| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Min Bestellmenge: | 2 Sätze |
| Verpackung Informationen: | Kisten aus Sperrholz |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Zahnprofil: | Helical | Material: | Stahl |
|---|---|---|---|
| Ausrichtung: | Linke Hand | Verzahnungs-Zahl: | 23 |
| Helixwinkel: | 15° | Anwendung: | Automobilindustrie |
| Härte: | 58-62 HRC | ||
| Hervorheben: | 20CrMnTi Spiral-Bevel-Zahnwelle,Spiraleckgetriebe |
||

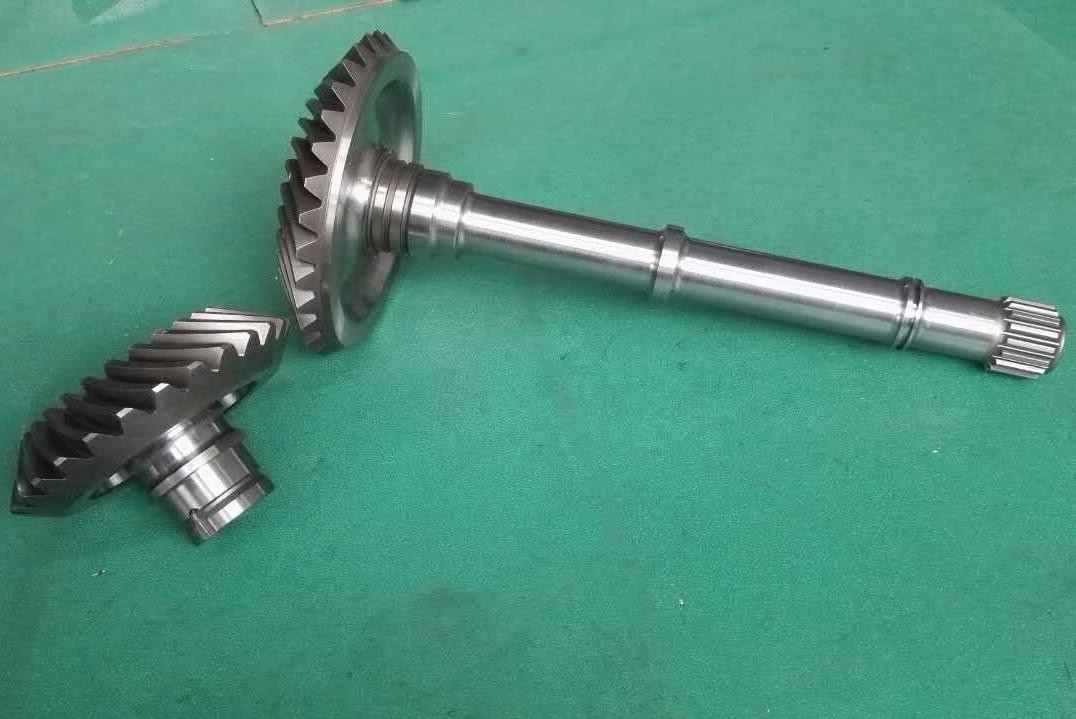

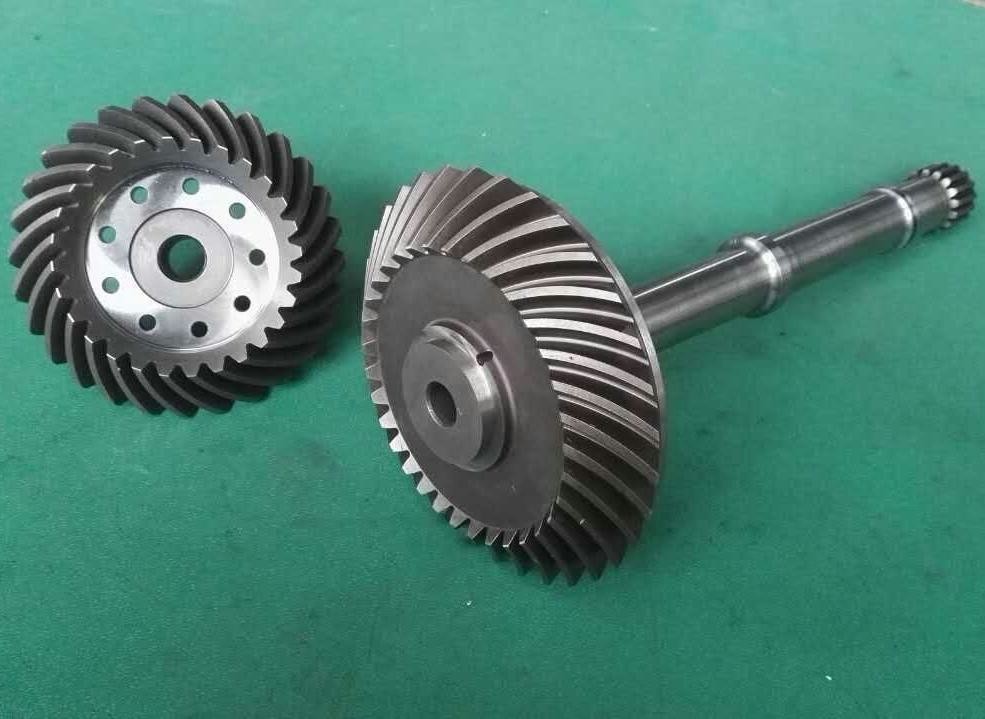

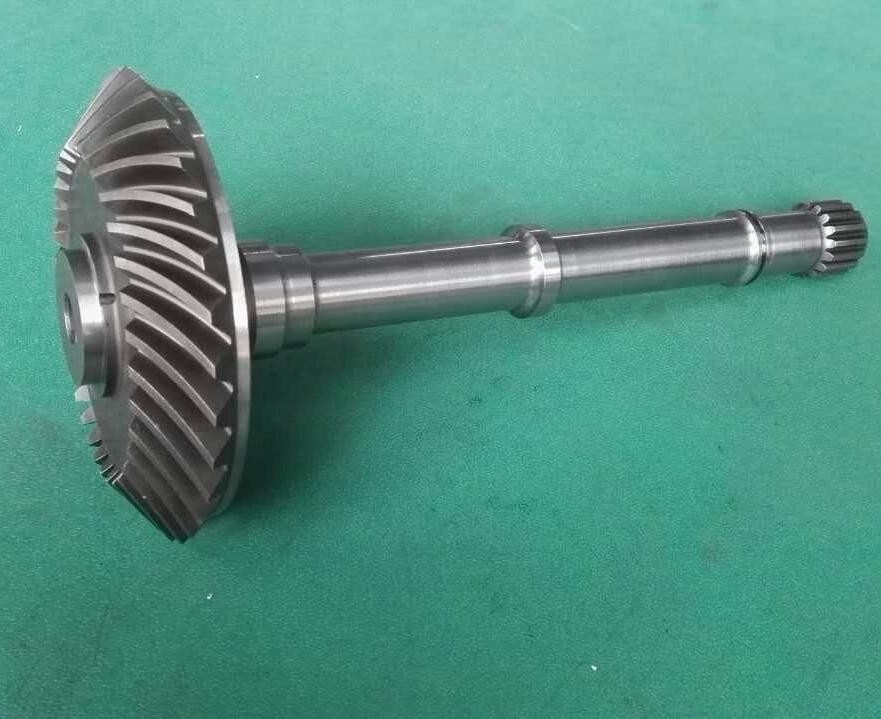

1) Beschreibung der Spiral-Bevel-Gangwelle
Die Spirale Schräggetriebewelle ist eine Schlüsselübertragungskomponente, die die Spirale Schräggetriebe und die Übertragungswelle integriert.Es wird häufig in mechanischen Systemen verwendet, die ein großes Drehmoment und eine hochpräzise Winkelübertragung erfordernDas Kernmerkmal ist, durch die integrierte Struktur von Zahnrädern und Wellen ein kompaktes Layout und eine effiziente Kraftübertragung zu erreichen.
2) Vorteile von Spiral-Bevel-Gangwellen
a) Hohe Drehmomentübertragung: Die integrierte Struktur verhindert den Ausfall von Schlüsselverbindungen und kann größeren Torsionsanstrengungen standhalten.
b) Platzersparnis: Es entfällt die Notwendigkeit von Kupplungen oder Flanschverbindungen und eignet sich somit für kompakte Getriebe.
c) Präzisionssicherung: Sie verringert die Montagefehler und gewährleistet die Genauigkeit der Verzahnungspositionen.
d) Dynamisches Gleichgewicht: Es kann bei Hochgeschwindigkeitsanwendungen einer dynamischen Gleichgewichtskorrektur unterzogen werden.
3) Anwendungen von Spiral-Bevel-Gangwellen
a) Automobilindustrie
b) Industrieausrüstung
c) Luft- und Raumfahrt
| Produkte | Spirale Bevel-Gangwelle |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Gleason |
| AusrüstungZähneHerstellung | Getriebe schleifen |
| Zähne schleifen | √ |
| Modul (M) | 6 |
| Anzahl der Zähne (Z) | 23 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 15° |
| Genauigkeitsgrad | ISO-Klasse 6 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
