| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Min Bestellmenge: | 1 Satz |
| Preis: | 300＄ |
| Verpackung Informationen: | Kisten aus Sperrholz |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Methode: | Gang-Wälzen | Ausrichtung: | Linke Hand |
|---|---|---|---|
| Stahlart: | Schmieden von Stahl | Typ: | Handbuch |
| Zahn-Zahl: | 32 | Druckwinkel: | 20° |
| Hervorheben: | Speziell hergestellte Spirale-Bevel-Zubehör,Gleason-Spiral-Bevel-Ausrüstung,32 Zähne Spirale Bevel Gear |
||

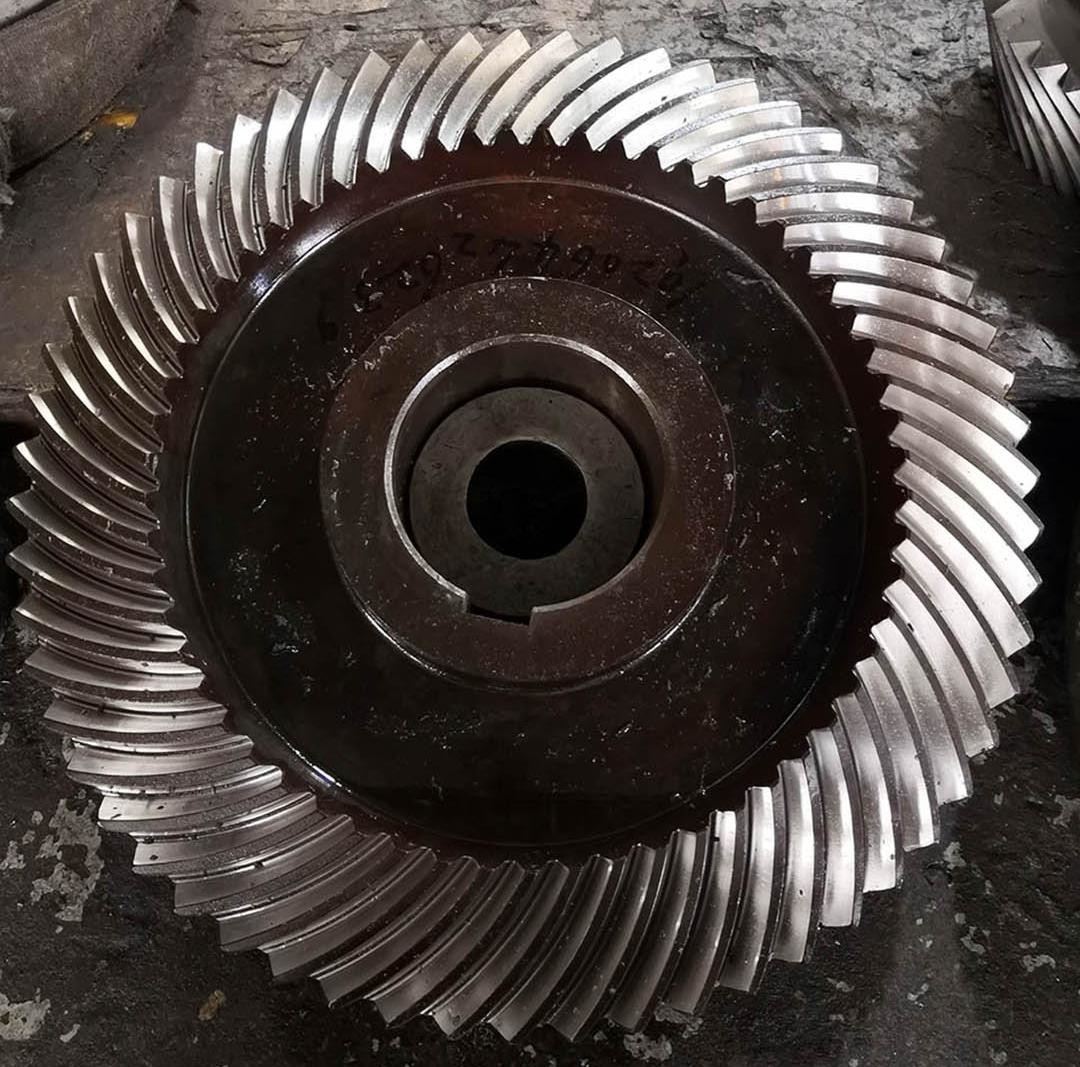

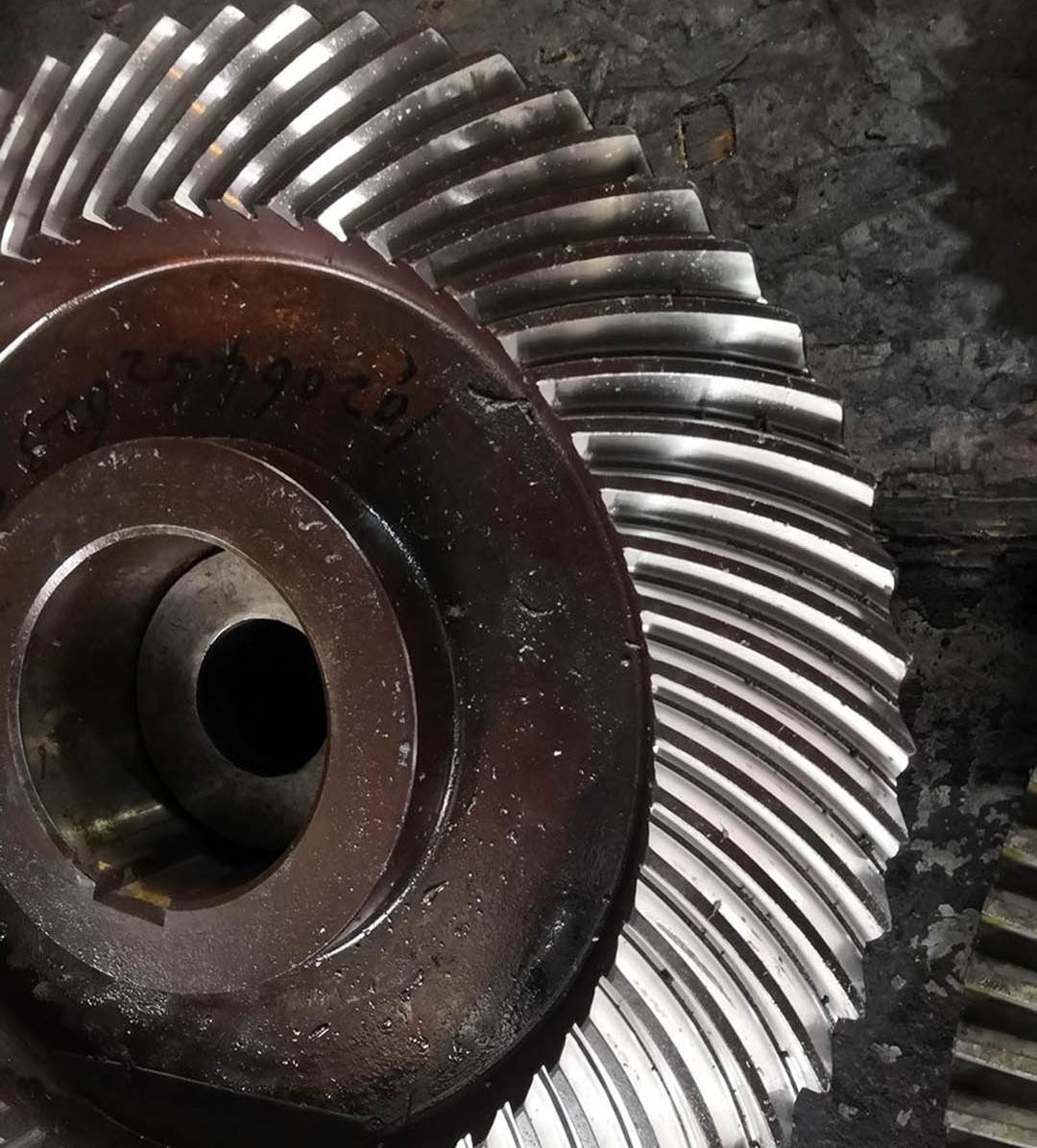

1) Beschreibung der Spiralbevel Gear
Ein Spiral Bevel Gear ist eine Art von Getriebe, die zur Übertragung von Kraft und Bewegung zwischen sich kreuzenden Wellen verwendet wird
(in der Regel um 90 Grad), und sein Zahnprofil ist spiralförmig verteilt.
2) Eigenschaften von Spiralbevel Gear
a)Bei der Verzahnung wird der Kontakt zwischen den Zahnflächen schrittweise erfolgt.
Anstatt plötzlichen Aufprall.
b) Die Zahl der gleichzeitig vernetzten Zähne ist größer und der Übertragungsvorgang kontinuierlicher.
| Produkte | Spirale Schräggetriebe |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Gleason |
| Herstellung | Ausrüstungsschleifen & Ausrüstungszähne schleifen |
| Zähneknirschen | √ |
| Modul (M) | 16 |
| Anzahl der Zähne (Z) | 32 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 15° |
| Genauigkeitsgrad | ISO-Klasse 6 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
