| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Min Bestellmenge: | 200 Sätze |
| Preis: | 300＄ |
| Verpackung Informationen: | Kisten aus Sperrholz |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Herstellungsmethode: | Maschinelle Bearbeitung/Gang-Formung | Herstellung: | Ausrüstung |
|---|---|---|---|
| Form: | Zylindrisch | Druckwinkel: | 20 Grad |
| Anzahl der Zähne: | 15 | Produktionszeit: | 35 Tage |
| Hervorheben: | Hochlastfähige Heringbone-Zahnräder,angepasste Heringbone Getriebe,Hochleistungsgetriebe |
||

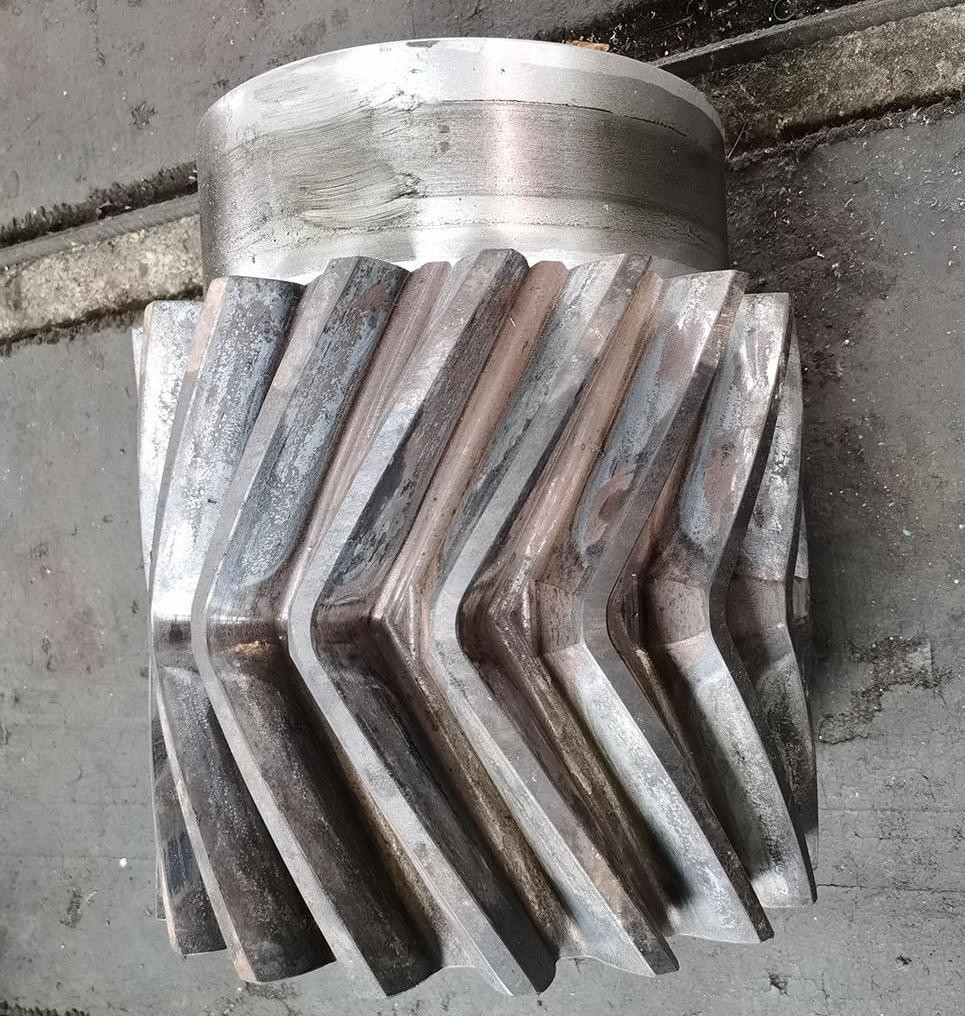

a) Sie hat eine doppelgeschraubte Zahnform und in der Regel eine Rückziehschleifung in der Mitte (oder eine nahtlose durchgehende Struktur).
b) Die Kontaktlinie an der Zahnoberfläche ist V-förmig und der Maschenprozeß ist glatt ohne Achsantrieb.
3)Vorteile von Herringbone-Reifen
a) Verringerung der axialen Kraft: Die axialen Kräfte der linken und der rechten Schraubenräder lösen sich gegenseitig aus, wodurch die Belastung der Lager verringert und das System stabiler wird.
b) Hohe Tragfähigkeit: Die Doppelhelixstruktur sorgt für eine gleichmäßige Verteilung der Last und eignet sich somit für Hochleistungsgetriebe.
| Produkte | Heringbone Ausrüstung |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung von Zahnrädern | Ausrüstungsfräsen |
| Zähne schleifen | √ |
| Modul (M) | 12 |
| Anzahl der Zähne (Z) | Gewohnheit |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | Gewohnheit |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Auslöschen und Temperen |
| Oberflächenhärte | 230 bis 260 HB |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
