| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Min Bestellmenge: | 200 Sätze |
| Verpackung Informationen: | Kisten aus Sperrholz |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Druckwinkel: | 20 Grad | Stahlart: | Schmieden von Stahl |
|---|---|---|---|
| Genauigkeit: | ISO 6 | Größe: | Kundenspezifisch |
| Herstellungsprozess: | Zähne schleifen | Kernhärte: | 220 bis 280 HB |
| Hervorheben: | Schwerlastlastwagen-Spiral-Bevel-Zahnräder,Luft- und Raumfahrt-Spiral-Bevel-Zahnräder,Hochgenaue Spiral-Bevel-Zahnräder |
||

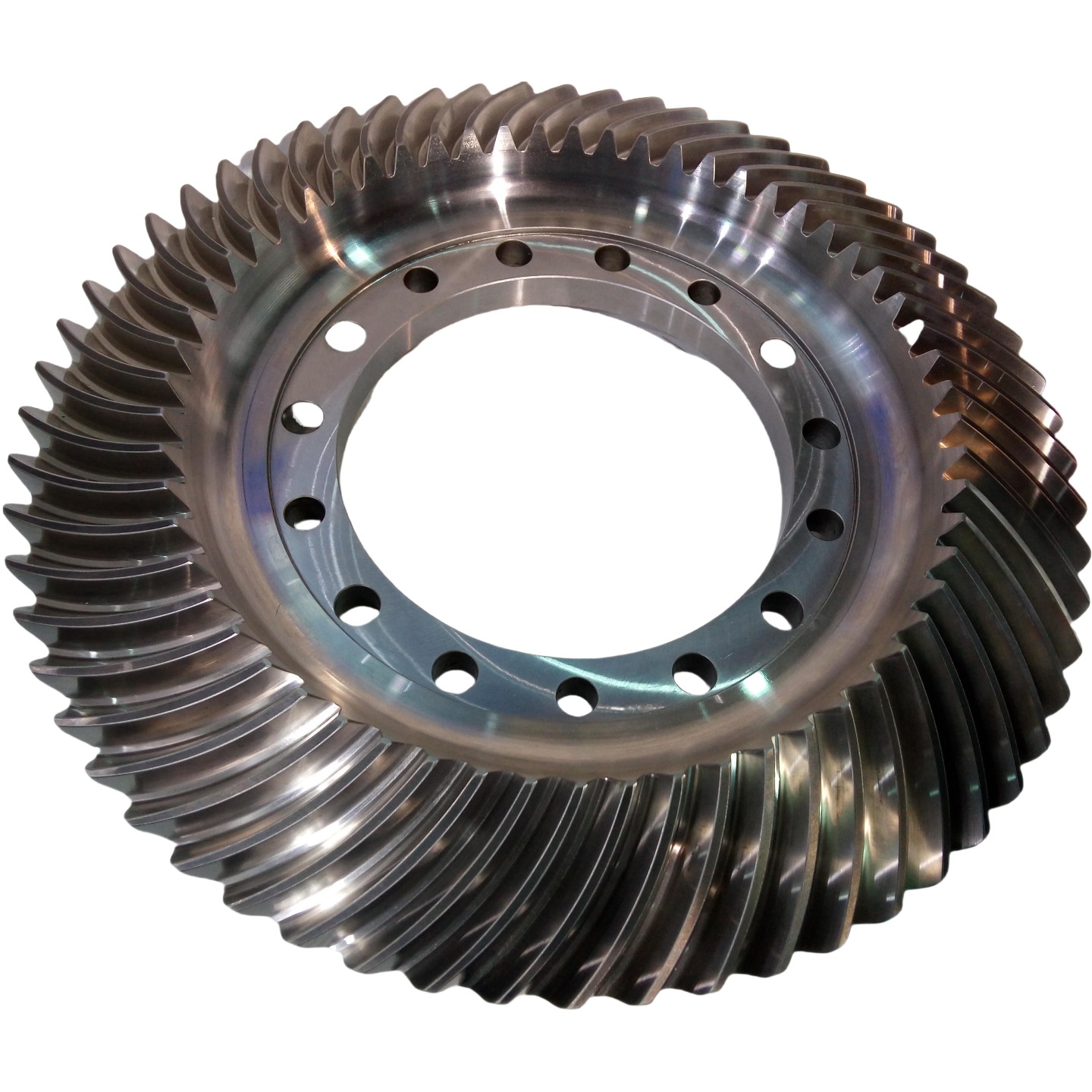

1) Beschreibung der Spiralbevel Gear
Bevel-Zahnräder, die durch CNC-Zahnfreisen oder -schleifen verarbeitet werden, wobei die Zahnflächen räumlich gekrümmte Flächen sind.
2) Eigenschaften von Spiralbevel Gear
a) Für die Verarbeitung sind spezielle Geräte erforderlich, wobei die Genauigkeit der Zahnoberfläche bis zum Mikrometer erreichen kann.
b) Installationsfehler können durch den Modifizierungsprozess ausgeglichen werden.
3) Funktionsprinzip des Spiral-Bevel-Gangs
Die Krümmung der Zahnoberfläche entspricht dem Maschenweg und verringert so die Gefahr von Kantenkontakt.
4) Anwendung von Spiral-Bevel-Geräten
Luft- und Raumfahrtmotoren, Differenzials von schweren Lastwagen.
| Produkte | Spirale Schräggetriebe |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Gleason |
| Herstellung | Ausrüstungsschleifen & Ausrüstungszähne schleifen |
| Zähneknirschen | √ |
| Modul (M) | Gewohnheit |
| Anzahl der Zähne (Z) | Gewohnheit |
| Druckwinkel (α) | Gewohnheit |
| Bleiwinkel | Gewohnheit |
| Genauigkeitsgrad | ISO-Klasse 6 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
Produktionsanlagen
Herstellungsprozess
Schmieden, Bearbeiten und Schneiden
Wärmebehandlungsschleifeninspektion
