| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | HG22082301 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $80/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 50 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, D/P |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke/Monat |
| Zahn-Zahl: | 76 | Helixwinkel: | 22° |
|---|---|---|---|
| Breite: | 50 mm | Härte: | 58-62 HRC |
| Material: | SCM 440 | Qualitätsgrad: | Grad ISO 6 |
| Hervorheben: | 10 Modul-schraubenartige geschnittene Gänge,10 Modul-industrielle Getriebe,Schraubenartige geschnittene Gänge SAE 4320 |
||

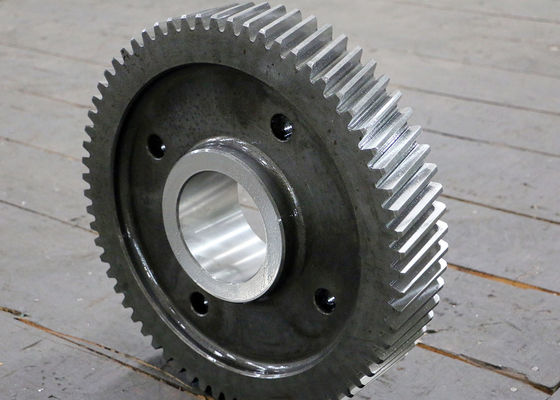

Schmiede SAE 4320 Stahl 10 Modul Helical Getriebe Industriegetriebe
1) Typos de engranajes helicoidales (Typus der Helicalräder)
a) Einfache Schraube
b) Doppelrotter-Zahnräder
c) Ausrüstung und Ausrüstung
2) Richtung des Helical-Zahnwerks
Hand links, Hand rechts.
3) Beschreibung des helicoiden Getriebes
Helixförmige Zahnräder entwickelten sich aus geraden Zahnrädern, deren Zähne sich in einem Winkel zur Achse des Achses befinden.
Der Kontakt zwischen den Zahnrädern wirkt auf den Seiten der diagonalen Seiten schrittweise,
Zu keinem Zeitpunkt ist die Gesamtlänge eines Zahnradzähnes vollständig vergrößert.
| Produkte | Schraubenräder |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung | Ausrüstungshobbing |
| Zähneknirschen | √ |
| Modul (M) | 10 |
| Anzahl der Zähne (Z) | 76 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 25° |
| Genauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
