| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | DB22083003 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $1000/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 75 Tage |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 100 Stücke/Monat |
| DP: | 1.5 | Profil der Ausrüstung: | Doppelter schraubenartiger Gang |
|---|---|---|---|
| Härte: | 260 bis 300 HB | Herstellung: | Gang-Mahlen |
| Qualitätsgrad: | ISO 8-9 | Ausrichtung: | Linke und rechte Hand |
| Hervorheben: | Gang-Prägefischgrätenmuster-Ritzelwelle,schraubenartige Ritzelwelle des Doppelt-22T,Doppeltes schraubenartiges Ritzelwelle DP 1 |
||

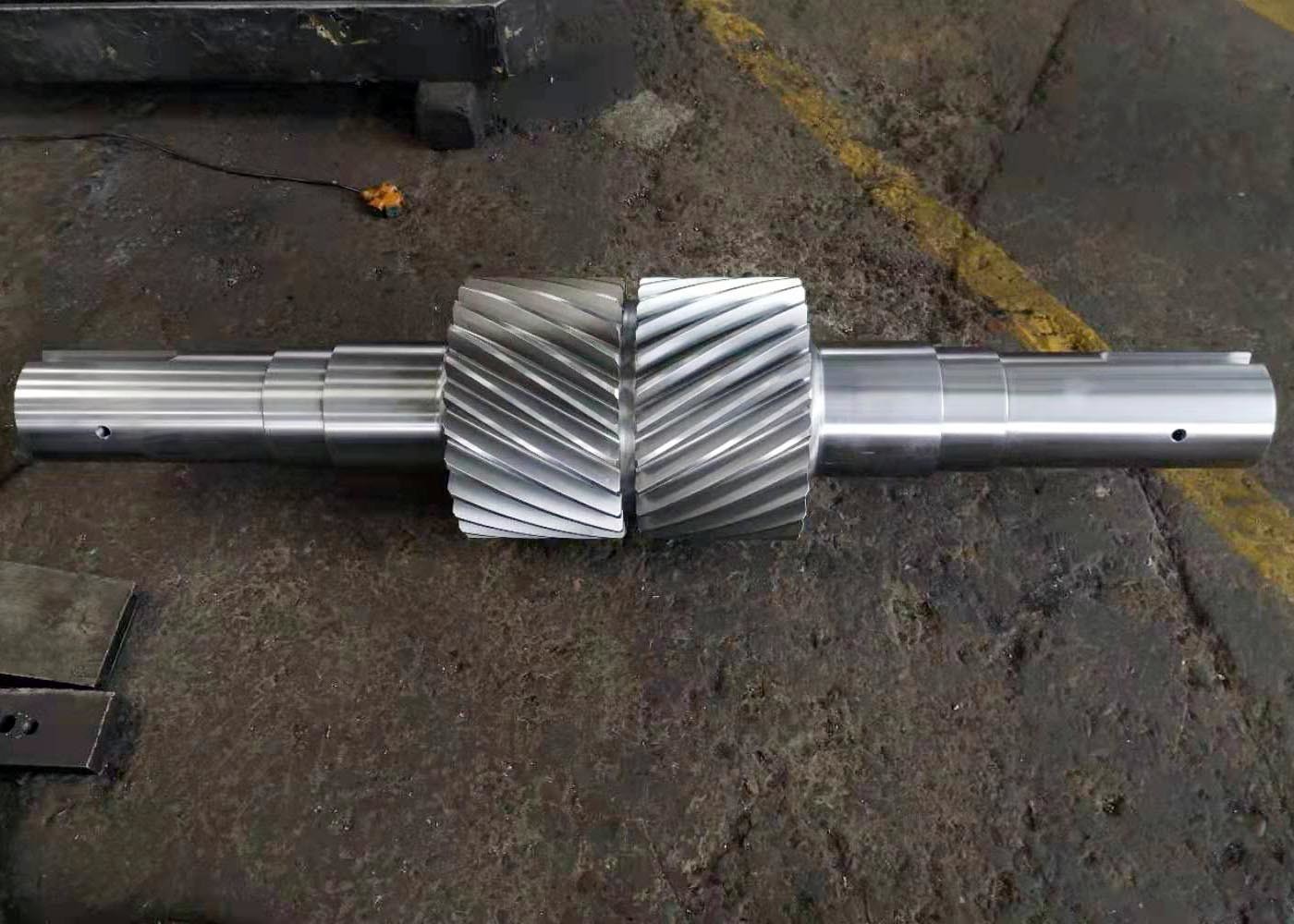

Getriebe DP 1.5 22T Getriebe Fräsen Doppelspirale Getriebewelle

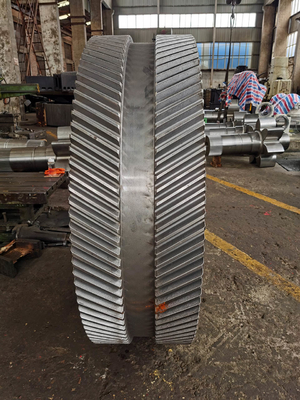

1) Beschreibung des Doppelhelix-Zahnwerks
Ein Doppelhebelgerät ist eine spezielle Art von Hebelgerät.
Die Zähne sind schräg an der Achse des Zahnrads geschraubt und haben sowohl links als auch rechts spiralförmige Zähne.
2) Characterísticas del engranaje de doble hélice (Eigenschaften des Doppelhelix-Zahnwerks)
Die Form der doppelten Propeller gleicht die inneren Schubkräfte aus.
Die Zahnräder müssen denselben Propellerwinkel haben.
3) Anwendungen von Doppelhelixrädern
Die Schwerlastindustrie muss die Triebkräfte beseitigen.
| Produkte | Doppelhelical Getriebe |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung | Ausrüstungsfräsen |
| Zähneknirschen | √ |
| DP | 1.5 |
| Anzahl der Zähne (Z) | 22 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 15° |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Auslöschen und Temperen |
| Oberflächenhärte | 260 bis 300 HB |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
