| Material: | 18CrNiMo7/17CrNiMo6 | Reduziererart: | Beschleunigen Sie Getriebe |
|---|---|---|---|
| Gang-Profil: | Doppelter schraubenartiger Gang | Verzahnungs-Härte: | 58-62 HRC |
| Wärmebehandlung: | Karburierung | Kasten Shell: | Casting |
| Hervorheben: | Doppeltes schraubenartiges Gang-Reduzierer-Getriebe,Kundenspezifisches doppeltes schraubenartiges Gangreduzierergetriebe,Kundenspezifisches schraubenartiges Gang-Reduzierer-Getriebe |
||

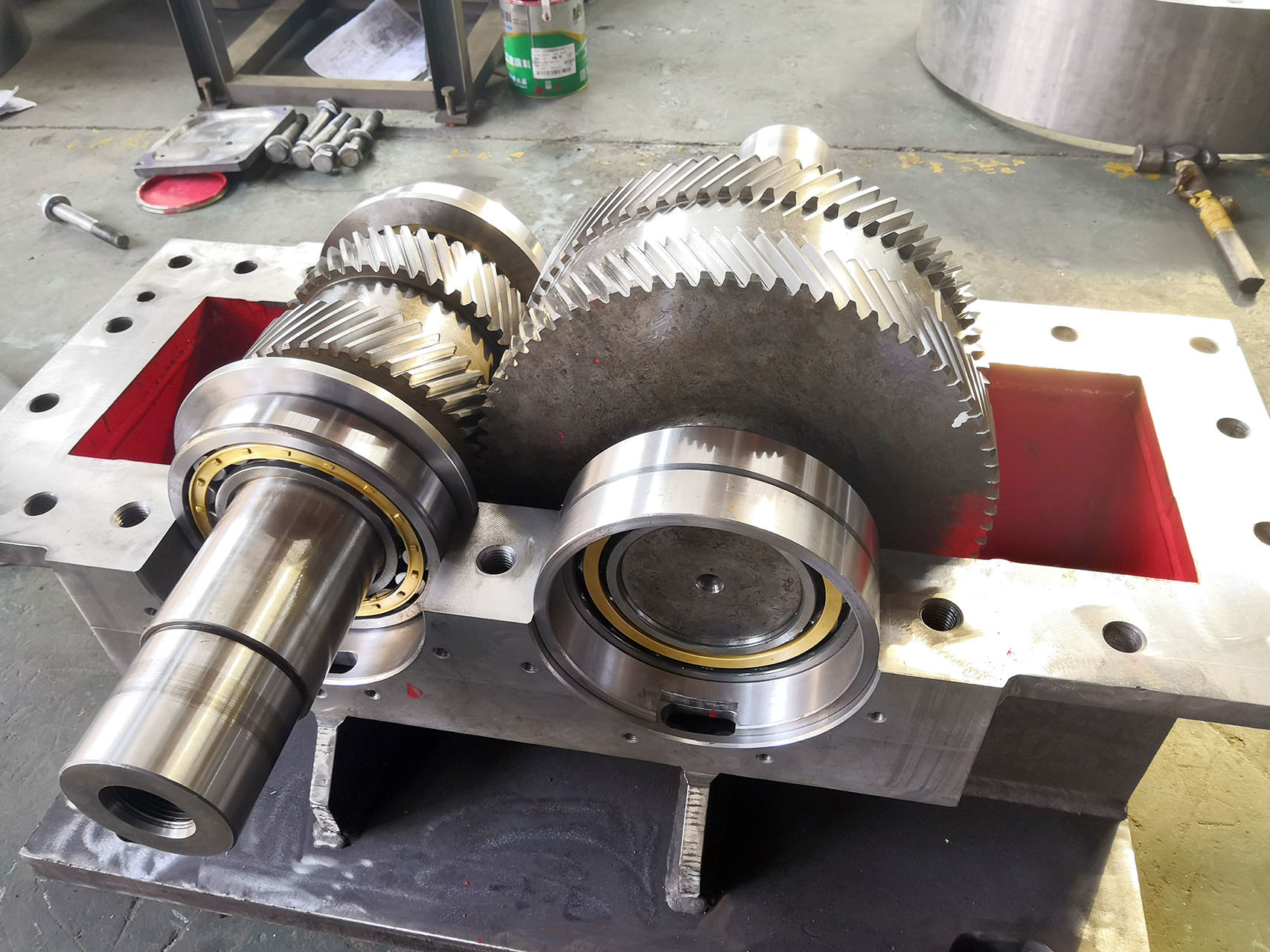

1) Beschreibung des Getriebes
Getriebe ist eine mechanische Übertragungseinrichtung, die einen Motor an eine gefahrene Last anschließt. Es wird auch Getriebe genannt.
Es erlaubt dem Kunden, das Drehmoment und die Geschwindigkeit zwischen dem Input und der Ertraglast zu ändern.
Der Getriebe- oder Gangreduzierer bestehen Reihe Gänge und Lager.
| Produkte | Getriebe-Gang-Reduzierer |
| Nach Maß | √ |
| Gang-Profil-Art | Zylinder-Gänge Kegelradgetriebe-Wurm-Gänge |
| Verzahnungsherstellung | Gang-Mahlen/wälzender/Gang-Formung Gang |
| Verzahnungs-Reiben | √ |
| Modul (M) | Gewohnheit |
| Zahl von Zähnen (Z) | Gewohnheit |
| Druck-Winkel (α) | 20°/14.5° |
| Schrägungswinkel (β) | Gewohnheit |
| Zahn-Genauigkeits-Grad | Grad ISO 6-7 |
| Wärmebehandlung | Karburierung/Zement-Löschen/Nitrierung |
| Oberflächenhärte | 58-62 HRC |
| STAHLcode ORDNET VERGLEICH | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | LÄRM |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
