| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | IG22072401 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $100.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 55 Tage |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 500 Stücke/Monat |
| Material: | 42CrMo/AISI 4140 | Wärmebehandlung: | Löschen u. Mildern |
|---|---|---|---|
| Härte: | 230-260 HB | Qualitätsgrad: | Grad ISO 8-9 |
| Profil-Art: | Interner Gang | Modul: | 0.5-25 Modul |
| Hervorheben: | Internes StahlStirnrad AISI 4140,Interner externer Stahlgang AISI 4140,Interner Satz Gang des HB 260 |
||

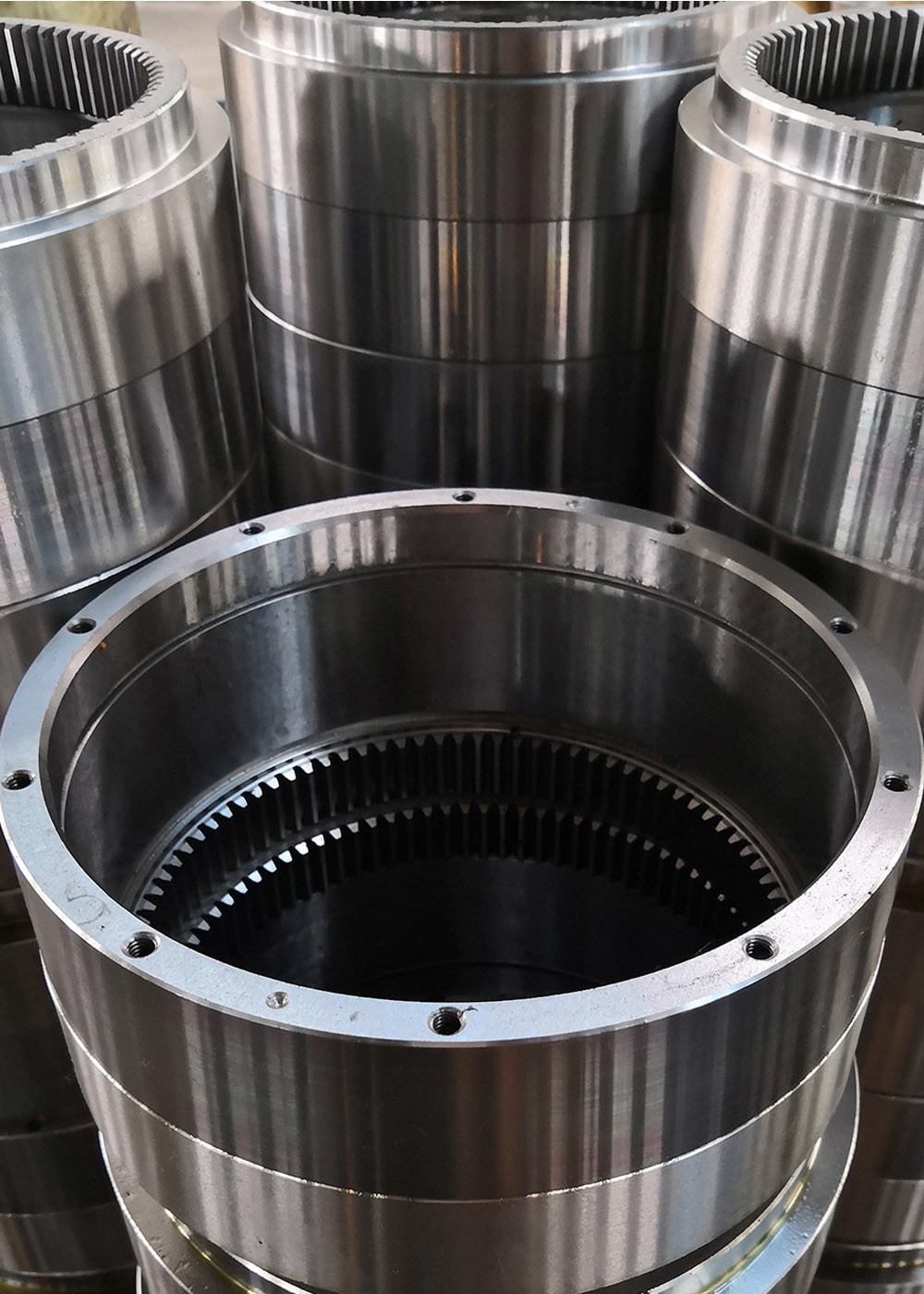

AISI 4140 Stahl angepasste Ringgetriebe-Ringgetriebe-Innengetriebe
1) Beschreibung der Ringform
Innere Ausrüstung mit Zähnen auf der Innenfläche der Felge.
Das innere Getriebe paart sich gewöhnlich mit äußeren Getrieben.
2) Eigenschaften der Ringgetriebe
a) Eine kompakte Konstruktion ermöglichen, um die Maschinengröße zu sparen
b) Normalerweise werden die inneren Zahnräder durch ein kleines äußeres Zahnrad angetrieben.
c) Es muß auf die Anzahl der Zahnräder achten, die sich mit dem inneren Getriebe paaren,
weil die Störung auftreten kann.
3) Anwendungen der inneren Ausrüstung
Planetare Ausrüstung, Kupplungen und andere Anwendungen.
| Produkte | Innere Ausrüstung |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung von Zahnrädern | Ausrüstung |
| Zähne schleifen | * Falls nötig |
| Modul (M) | 0.5 bis 25 |
| Anzahl der Zähne (Z) | Gewohnheit |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 0 |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Auslöschen und Temperen |
| Härte | 230 bis 260 HB |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
