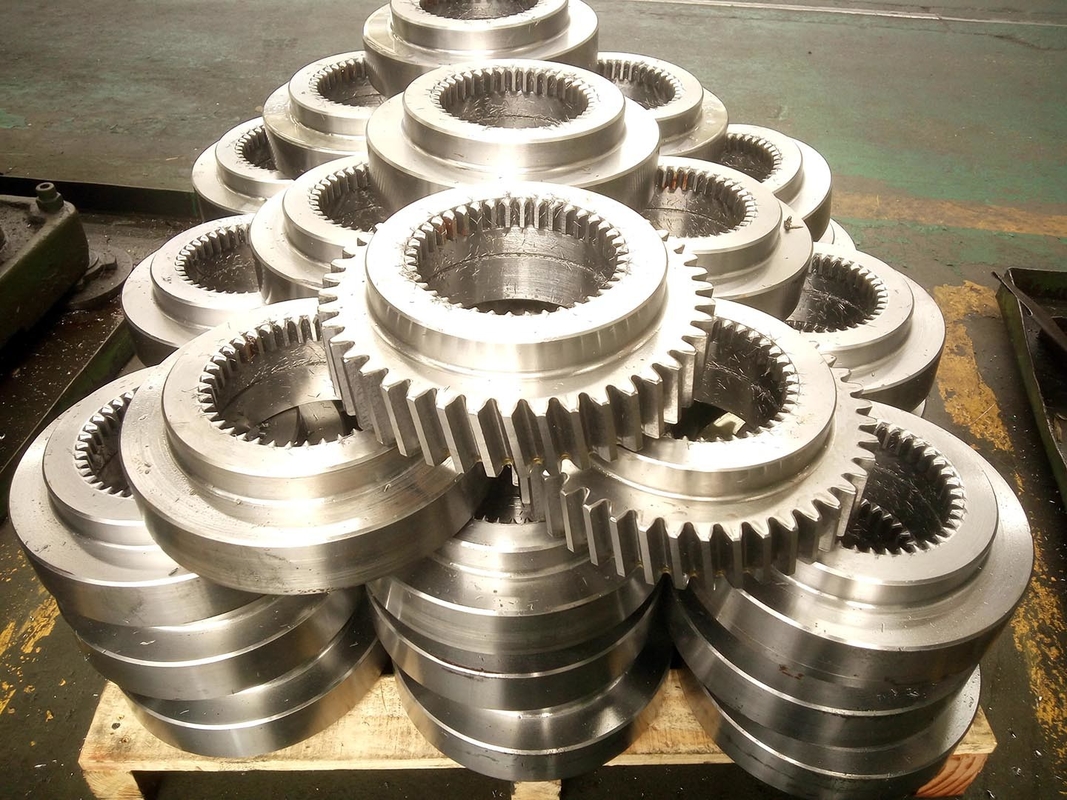

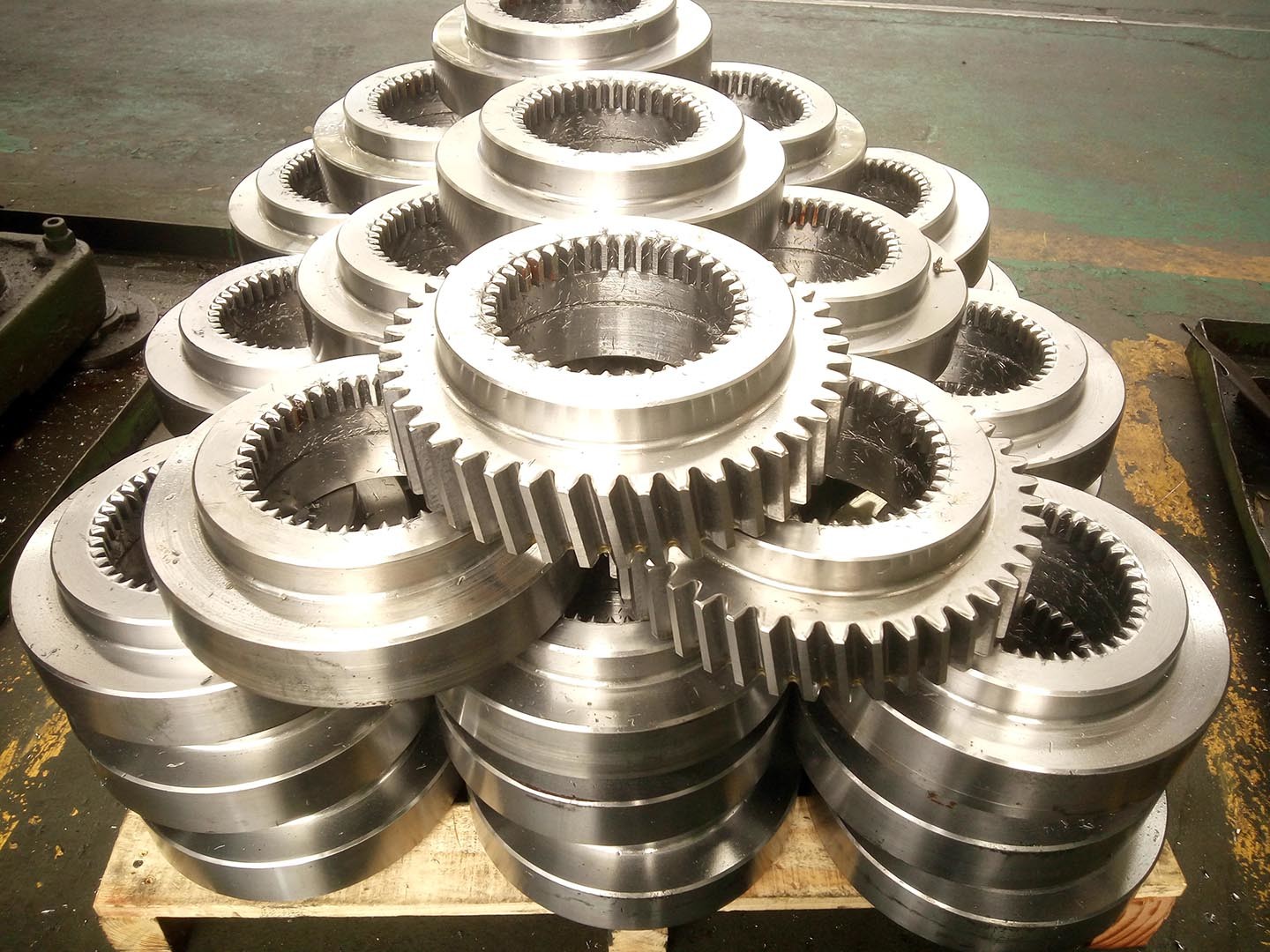

Externe schraubenartige geschnittene Gänge mit internes Stirnrad-verwickelten Keilen

Getriebe Außenzahnrad Stirnrad mit Innenzahnrad Evolventenverzahnung

Beschreibung der Innenzahnräder

Innenzahnräder sind Zahnräder, die im Innendurchmesser eines Zylinders erzeugt werden, während Außenverzahnungen

die Zahnräder auf dem Außendurchmesser des Bauteils erzeugt werden. Während es verschiedene Arten gibt,

von Zahnrädern, können nur zwei sowohl als Innen- als auch als Außenverzahnung hergestellt werden: Stirnräder und Schrägzahnräder.

Während Innenzahnräder ideal für Anwendungen mit hoher Kraftübertragung innerhalb kleiner Gesamtabmessungen sind,

müssen Konstruktionsbeschränkungen berücksichtigt werden, um die Vorteile zu erzielen, die Innenzahnräder bieten.

Ein Innenzahnrad kann auch als Ringzahnrad bezeichnet werden. Innenzahnräder werden in Planetengetrieben verwendet,

können aber auch in anderen Situationen eingesetzt werden. Vorteile der Verwendung eines Planetengetriebes sind geringe Vibrationen,

hohes Untersetzungsverhältnis und die geringen Kosten für die gesamte Getriebeanordnung. Da die Mitten der zusammenpassenden Räder

näher beieinander liegen können als bei Außenverzahnungen, werden Innenstirnräder in Anwendungen bevorzugt, bei denen der Platz begrenzt ist.

Einige der häufigsten Anwendungen für Planetengetriebe sind Roboterarme, Hybridfahrzeug-Kraftübertragungen

und Turbinengeneratoren. Innenzahnräder können auch in Schrägzahnrädern geschnitten werden, ebenso wie Außenverzahnungen in Schrägzahnrädern geschnitten werden können.

Diese Arten von Innenzahnrädern finden sich in einigen Innenzahnradantrieben, einfachen Paaren, Innendifferentialantrieben und

interne Planetenantriebe. Spezielle Gehäuse müssen konstruiert werden, um das Innenzahnrad aufzunehmen.
