32 Modul 40CrNiMo-Stahl-Fischgrätengetriebe V-Doppelschrägverzahnung
  • 32 Modul 40CrNiMo-Stahl-Fischgrätengetriebe V-Doppelschrägverzahnung
32 Modul 40CrNiMo-Stahl-Fischgrätengetriebe V-Doppelschrägverzahnung

32 Modul 40CrNiMo-Stahl-Fischgrätengetriebe V-Doppelschrägverzahnung

Herkunftsort China
Markenname YIZGEAR
Modellnummer HB220803001
Produktdetails
Modul:
32
Härte:
260-280 Hb
Marke:
OEM
Spitzendurchmesser:
4500
Breite:
120 mm
Material:
40CrNiMoA
Hervorheben:

Stahlgänge des fischgrätenmuster-40CrNiMo

,

v-Art Doppelt-schraubenartiger Gang

,

32 Modul-Fischgrätenmuster-Gänge

Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Satz
Preis
$3000/ Piece
Verpackung Informationen
Sperrholz-Kiste
Lieferzeit
82 Tage
Zahlungsbedingungen
L/C,T/T
Versorgungsmaterial-Fähigkeit
220 Satz/Monat
Produktbeschreibung
32 Modul 40CrNiMo-Stahlheringbone-Zahnräder Typ V Doppelhelical-Zahnräder
Produktspezifikationen
Eigenschaft Wert
Modul 32
Härte 260 bis 280 HB
Marke OEM-Produkte
Spitzendurchmesser 4500
Breite 120 mm
Material 40CrNiMoA
Beschreibung des Produkts
Getriebe - 32 Modul 40CrNiMo Stahl Heringbone Getriebe V Typ Doppelhelical Getriebe

1) Beschreibung der Heringbone-Reifen

Dieses große Heringbeingerät wurde mit 40CrNiMoA geschmiedetem Stahl gefertigt.

  • Materiallösch- und Temperungswärmebehandlung
  • Bearbeitung - Drehen
  • Verarbeitung von Zahnmaschinen

2) Merkmale der Heringbone-Reifen

  • für die Verwendung in schweren Anwendungen geeignet
  • Das Heringbone-Gear balanciert die inhärenten Schubkräfte
  • Schwierig zu fertigen, nicht mit einfachen Zahnradschneidmaschinen zu schneiden
Produkte Ausrüstung für Heringbone
Maßgeschneidert √
Typ des Getriebeprofils Zylindrische Ausrüstung
Herstellung von Zahnrädern Ausrüstungsfräsen
Zähne schleifen √
Modul (M) 32
Anzahl der Zähne (Z) 102
Druckwinkel (α) 20°
Helixwinkel (β) 25°
Zahngenauigkeitsgrad ISO-Klasse 8 bis 9
Wärmebehandlung Induktionshärtung
Oberflächenhärte 50-55 HRC
Vergleich der Qualitäten der Stahlcodes
CHINA/UK ISO-Nummern - Das ist nicht wahr. ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr andere 40X 5140 Schnittstellen andere
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi
18XGT
SMK22
20Cr2Ni4
20X2H4A


20CrNiMo 20CrNiMo2 20XHM 8720 Die SNCM220 21NiCrMo2
40CrNiMoA
40XH2MA/40XHMA 4340 SNCM 439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 Die SNCM420

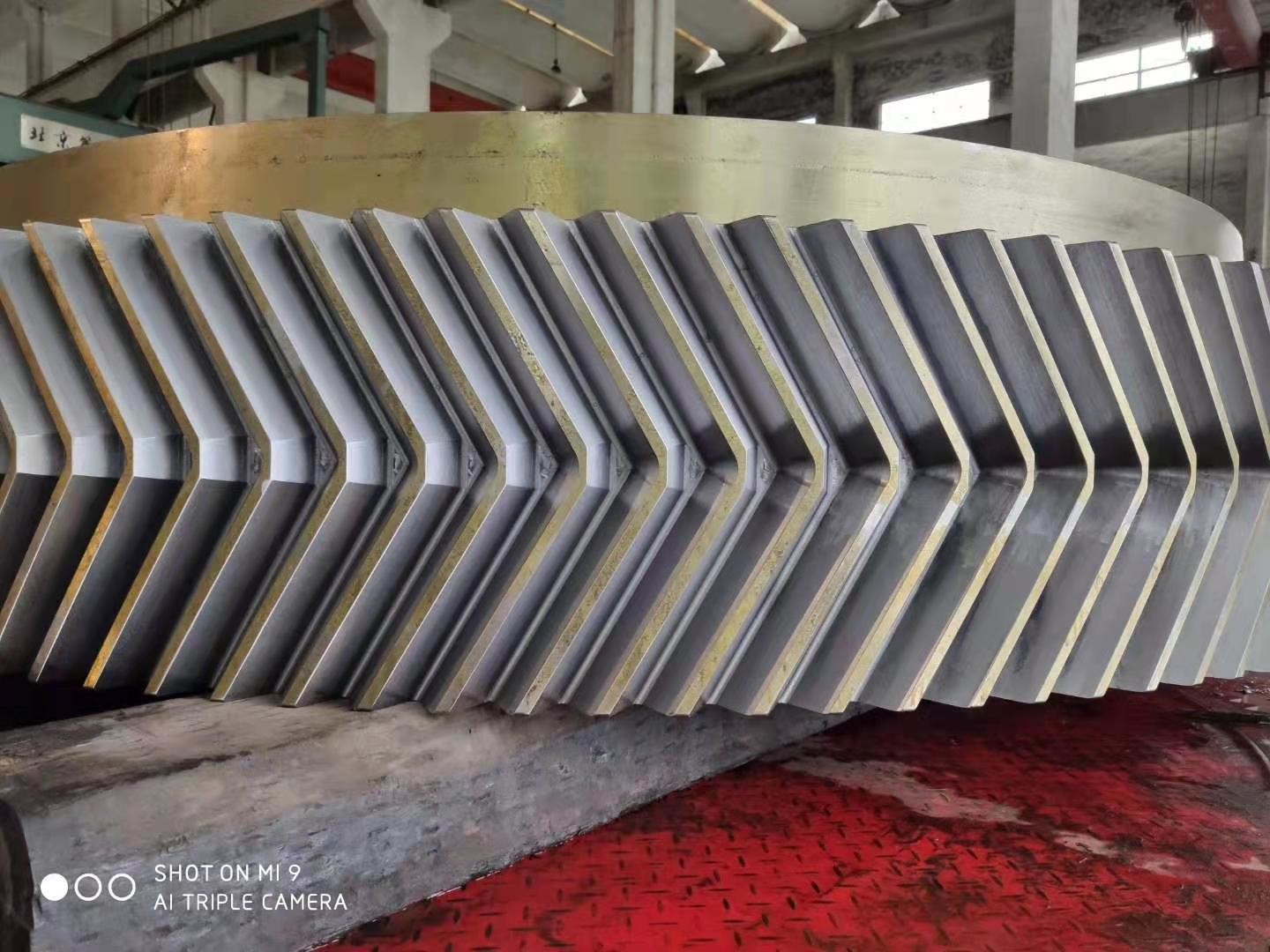

Bilder der Ausrüstung

32 Modul 40CrNiMo-Stahl-Fischgrätengetriebe V-Doppelschrägverzahnung 0

32 Modul 40CrNiMo-Stahl-Fischgrätengetriebe V-Doppelschrägverzahnung 1
