| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | DB220804001 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $1000/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 75 Tage |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 100 Stücke/Monat |
| Marke: | OEM-Produkte | Schwingung: | 3.819 |
|---|---|---|---|
| Länge: | 2200 mm | Ausrichtung: | Linke und rechte Hand |
| Grobheit: | Ra 0,8 ~ Ra 16 | Helixwinkel: | 25° |
| Hervorheben: | Doppeltes schraubenartiges Modul der Keilwelle-12,doppelte schraubenartige Stahlwelle 40CrNiMoA,Soem-Doppelt-schraubenartige Keilwelle |
||

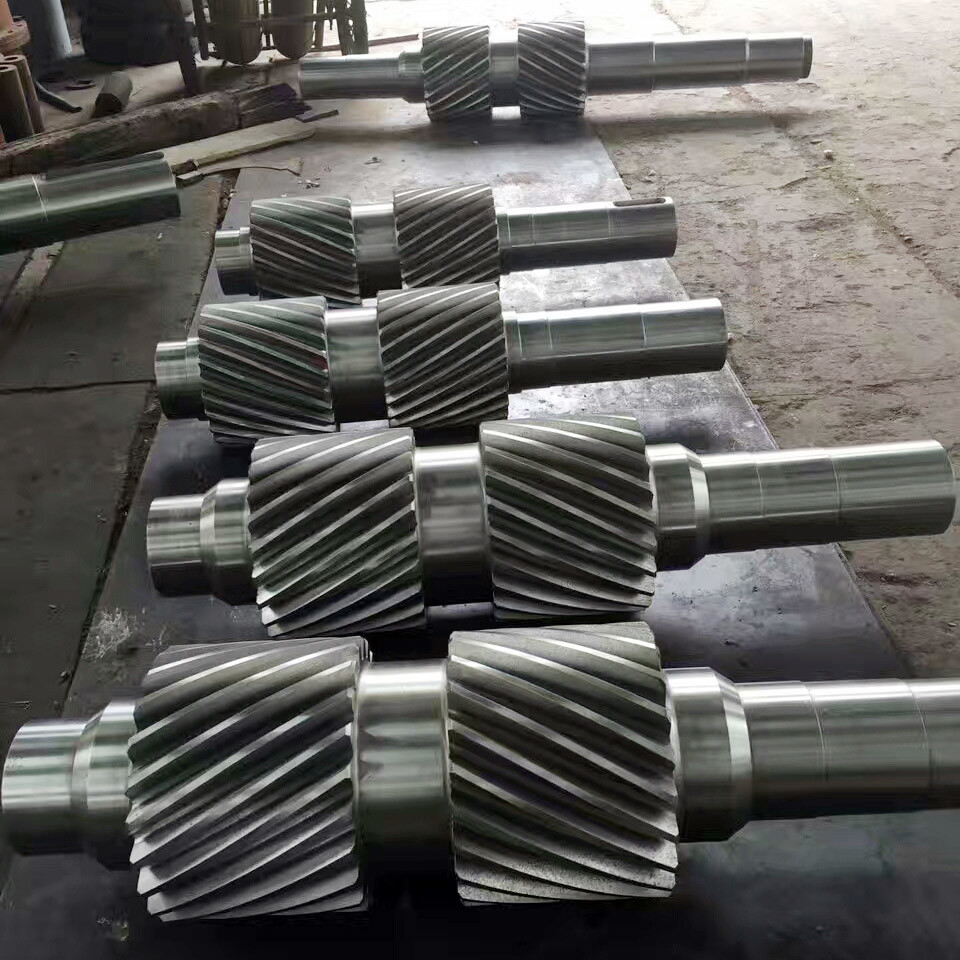

12 Modul 40CrNiMoA Stahl doppelgeschraubte Getriebewelle
1) Beschreibung des doppelhelialen Getriebes
Die Gesamtfläche des Doppelhebelrads wird in zwei gleiche Hälften aufgeteilt, beide mit demselben Helixwinkel, jedoch mit entgegengesetzten Händen.
Die axialen Schubkräfte sind gegeneinander, die Kräfte sind im Getriebe enthalten und nicht an das Lager übertragen.
2) Eigenschaft des doppelhelialen Getriebes
Die doppelten spiralförmigen Getriebe bilden eine Ausgewogenheit der inhärenten Schubkräfte.
Eine hohe Belastbarkeit und eine konstante Übertragung sind vorteilhaft.
3) Anwendungen von Doppelhelical Gear
Doppelhelical Getriebe wurden weit verbreitet für die Energieübertragung in Gasturbinen, Generatoren, Primärmotor, Pumpe,
Ventilator und Kompressor in Schiffen und Baumaschinen.
| Produkte | Doppelhelical Getriebe |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung | Ausrüstungshobbing |
| Zähneknirschen | √ |
| Modul (M) | 12 |
| Anzahl der Zähne (Z) | 25 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 15° |
| Zahngenauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
