| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | DB220083001 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $700/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 75 Tage |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 100 Stücke/Monat |
| Profil der Ausrüstung: | Doppelter schraubenartiger Gang | Zahnbreite: | 120 |
|---|---|---|---|
| Zähne nummerieren: | 58 | Herstellung: | Gang-Mahlen |
| Qualitäts-Grad: | ISO 8-9 | Wärmebehandlung: | Normalisierung |
| Hervorheben: | Doppeltes Stirnradgetriebe AISI 4140,Normalisierung des doppelten Stirnradgetriebes,Schmiedeeisen-Hering-Knochen-Gang |
||

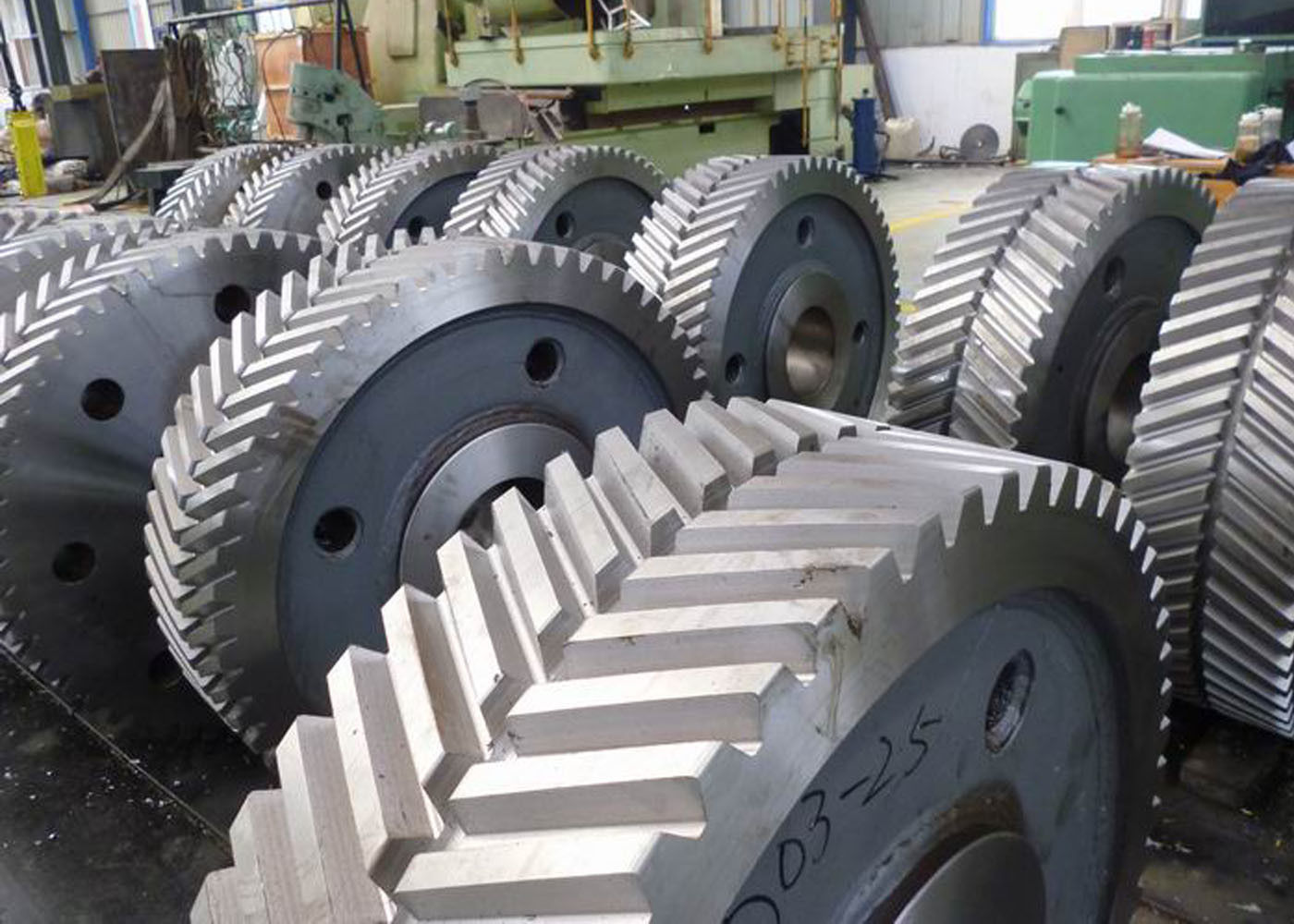

Stahl schmieden Normalisieren AISI 4140 Doppel-Schrägverzahnung-Zahnrad
1) Beschreibung des Doppel-Schrägzahnrads
Das Doppel-Schrägzahnrad besteht aus zwei identischen Zahnrädern, die auf derselben Welle angeordnet sind und
Zähne in entgegengesetzten Richtungen haben (eines hat die Schräge nach links und das andere hat die Schräge nach rechts).
2) Eigenschaften des Doppel-Schrägzahnrads
a) Die resultierende Schubkraft, die in einem Doppel-Schrägzahnrad entwickelt wird, ist Null.
b) Das Doppel-Schrägzahnrad kann mehr Leistung übertragen.
c) Der hohe Schrägungswinkel kann vorteilhaft in Doppel-Schrägzahnrädern verwendet werden.
d) Das Doppel-Schrägzahnrad kann einen höheren Wirkungsgrad bieten.
| Produkte | Doppel-Schrägzahnrad |
| Kundenspezifisch | √ |
| Zahnprofiltyp | Zylindrisches Zahnrad |
| Herstellung | Zahnradfräsen |
| Zahnschleifen | √ |
| Modul (M) | Kundenspezifisch |
| Zähnezahl (Z) | 58 |
| Eingriffswinkel (α) | 20° |
| Schrägungswinkel | 22° |
| Zahnradgenauigkeitsgrad | ISO 8-9 Grad |
| Wärmebehandlung | Normalisieren |
| Oberflächenhärte | 260HB |
| STAHLCODE-QUALITÄTEN VERGLEICH | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Schneiden Fräsen
Wärmebehandlung Schleifen Inspektion
