Getriebewellenkupplung aus Stahl AISI 4140 mit Innenzahnrad

Herkunftsort	China
Markenname	YIZGEAR
Modellnummer	IG220804002

Produktdetails

Material:

42CrMo

Brand:

OEM

Heat Treatment:

Quenching & Tempering

Quality Grade:

ISO 8-9 Grade

Profile:

Inner Gear Ring

DP:

6.35

Hervorheben:

Wellenkupplung mit Innenzahnrad

Zahnradwellenkupplung aus Stahl AISI 4140

OEM-Getriebewellenkupplung

Zahlungs- und Versandbedingungen

Min Bestellmenge

1-teilig

Preis

$200.0/Piece

Verpackung Informationen

Sperrholz-Kiste

Lieferzeit

55 Tage

Zahlungsbedingungen

L/C, D/P, T/T, Western Union

Versorgungsmaterial-Fähigkeit

500 Stücke/Monat

Produktbeschreibung

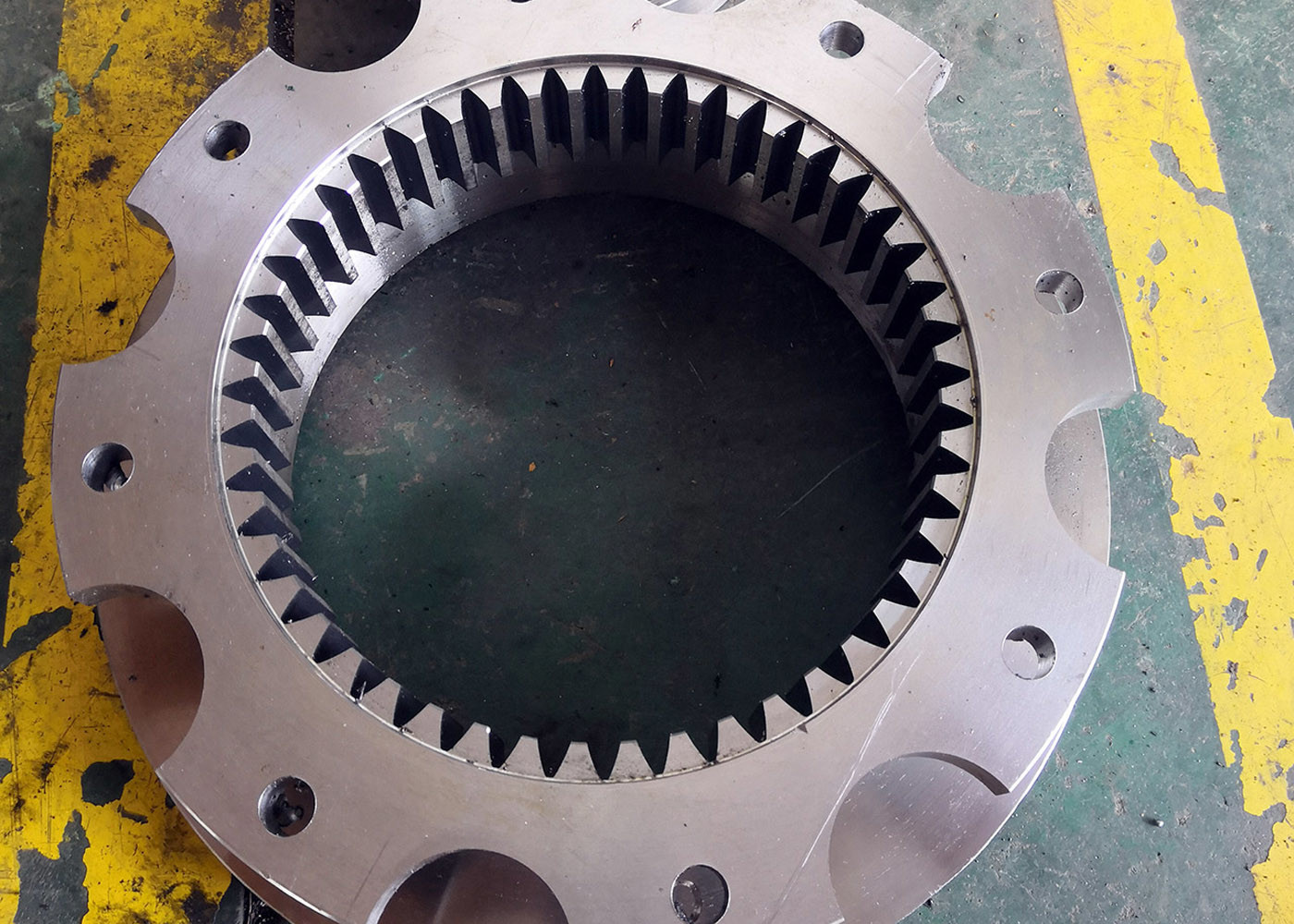

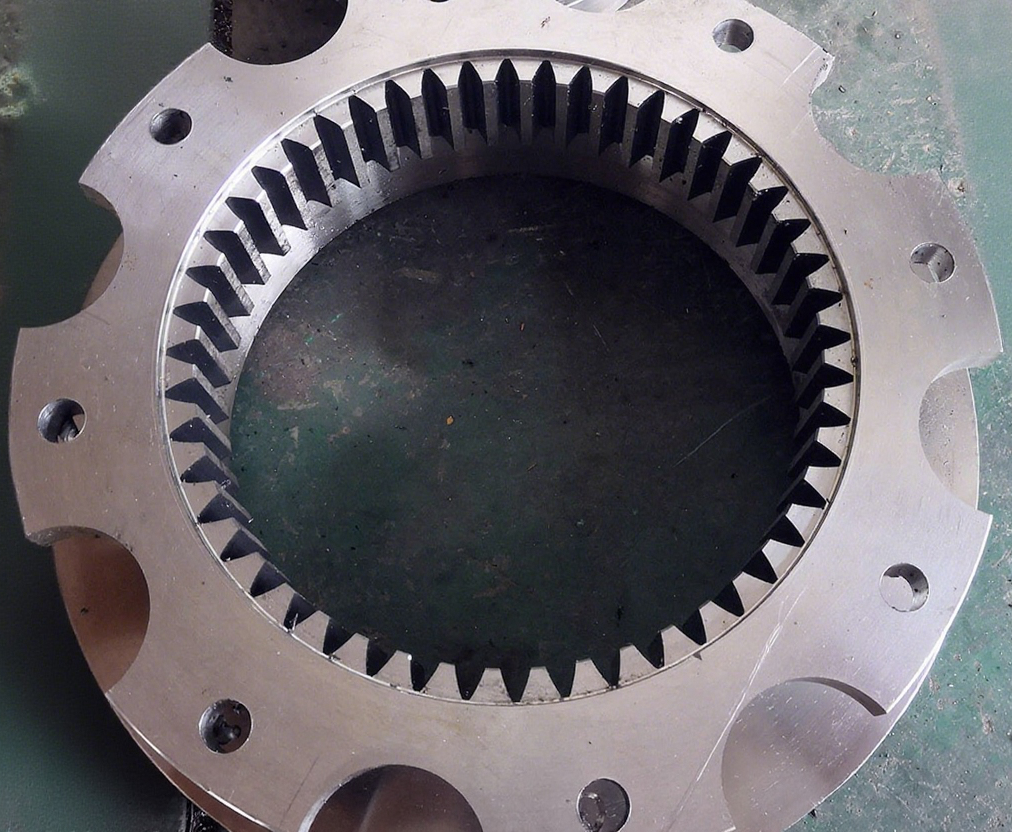

AISI 4140 Stahl-Zahnradwellenkupplung mit Innenzahnrad

Produktspezifikationen

Attribut	Wert
Material	42CrMo
Marke	OEM
Wärmebehandlung	Abschrecken & Anlassen
Qualitätsgrad	ISO 8-9 Grad
Profil	Innenzahnkranz
DP	6.35

Kundenspezifische AISI 4140 Stahlkupplung mit Innenzahnrad

Arten von Getrieben

Hohlrad, Innenzahnkranz
Schneckenradsatz, Kegelrad

Beschreibung des Innenzahnrads

Ein Innenzahnrad ist ein Zahnrad mit nach innen gerichteten Zähnen. Ein Innenzahnrad wird manchmal einfach als Hohlrad bezeichnet.

Anwendung von Getrieben

Zahnräder werden in verschiedenen Arten von Maschinen als Getriebekomponente verwendet. Sie werden häufig in mechanischen Systemen verwendet, darunter:

Getriebe
Getriebeminderer
Elektrowerkzeuge
Pumpen

Produkte	Innenzahnrad
Kundenspezifisch	√
Zahnradprofiltyp	Zylinderrad
Zahnradherstellung	Zahnradstoßen
Zahnradschleifen	* Falls benötigt
Modul (M)	4
Zähnezahl (Z)	22
Eingriffswinkel (α)	20°
Schrägungswinkel (β)	Kundenspezifisch
Zahnradgenauigkeitsgrad	ISO 8-9 Grad
Wärmebehandlung	Abschrecken & Anlassen / Induktionshärten
Oberflächenhärte	230-260 HB

Stahlcode-Vergleich

CHINA/GB	ISO	ГΟСТ	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	18CrMo4	20ХМ	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XГT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	SNCM439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420
