| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | HG220806003 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $80/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 50 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, D/P |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke/Monat |
| Zahn-Zahl: | 76 | Helixwinkel: | 25° |
|---|---|---|---|
| Gesamthöhe: | 122mm | Härte: | 50-55 HRC |
| Material: | SCM 440 | Wärmebehandlung: | Induktion verhärtet |
| Hervorheben: | 10 Modul-einzelner schraubenartiger Gang,Stahlstirnradgetriebe 42CrMo,Einzelner schraubenartiger Gang SCMs 440 |
||

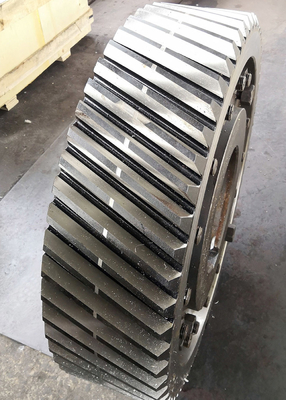

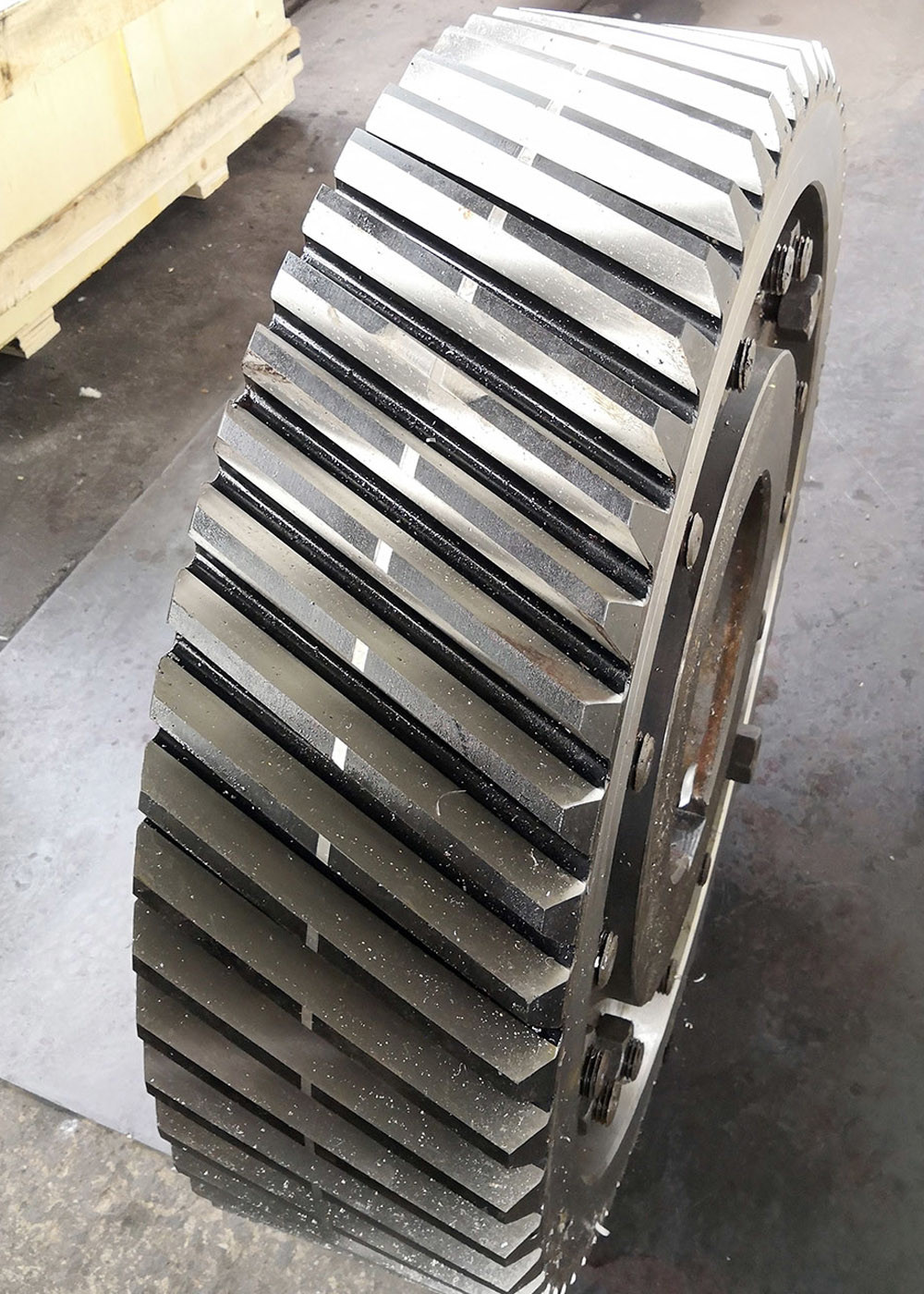

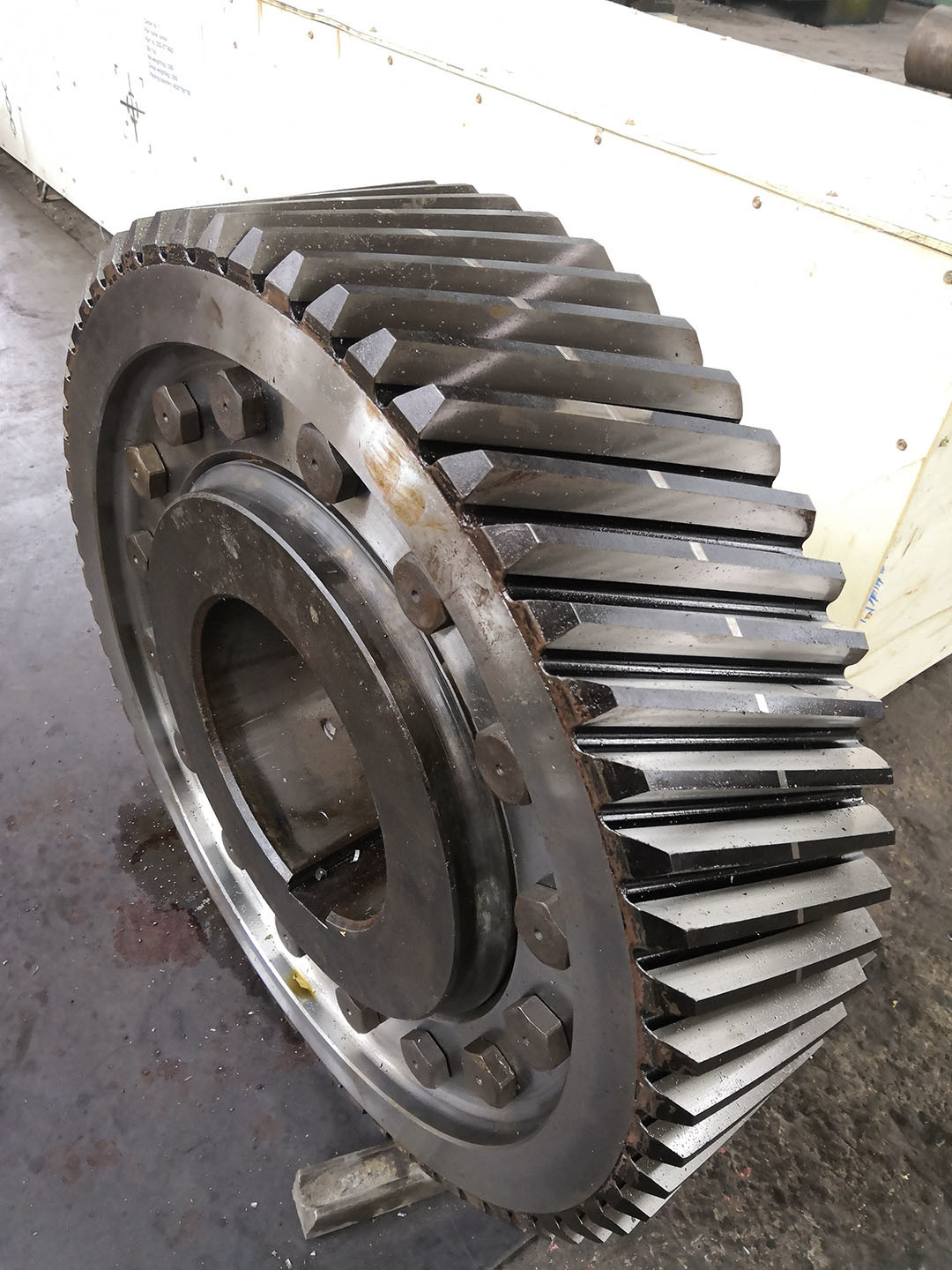

SCM 440 42CrMo Stahl 10 Modul Helical Gears Industriegetriebe Teile
1)Arten von Helical Gear
a) Einhebelgerät
b) Doppelschraubwerk
c) Heringbone-Reifen
2) Richtung der Helical Gear
Links und rechts
3) Beschreibung des Schraubengerätes
Helical-Zahnräder wurden aus Spur-Zahnrädern entwickelt, und ihre Zähne liegen in einem Winkel zur Achse der Welle.
Der Kontakt zwischen den Zähnen in Maschen wirkt schrittweise entlang der diagonalen Gesichtsflanken.
zu keinem Zeitpunkt ist die gesamte Länge eines Zahnes vollständig eingebunden.
| Produkte | Schraubenräder |
| Maßgeschneidert | √ |
| Profilart | Zylindrische Ausrüstung |
| Herstellung | Ausrüstungshobbing |
| Zähne schleifen | √ |
| Modul (M) | 10 |
| Anzahl der Zähne (Z) | 76 |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 25° |
| Zahngenauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
