| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | HG22083101 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $150/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 50 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, D/P |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke/Monat |
| Material: | 20CrMnTi | Wärmebehandlung: | Karburierung |
|---|---|---|---|
| Zahn-Breite: | 45 | Modul: | 4 |
| Genauigkeit: | Grad ISO 6 | Helixwinkel: | 15° |
| Hervorheben: | 20CrMnTi Steel Single Helical Gear,20CrMnTi Steel Spiralhelical Gear,Speed Reducer Single Helical Gear |
||

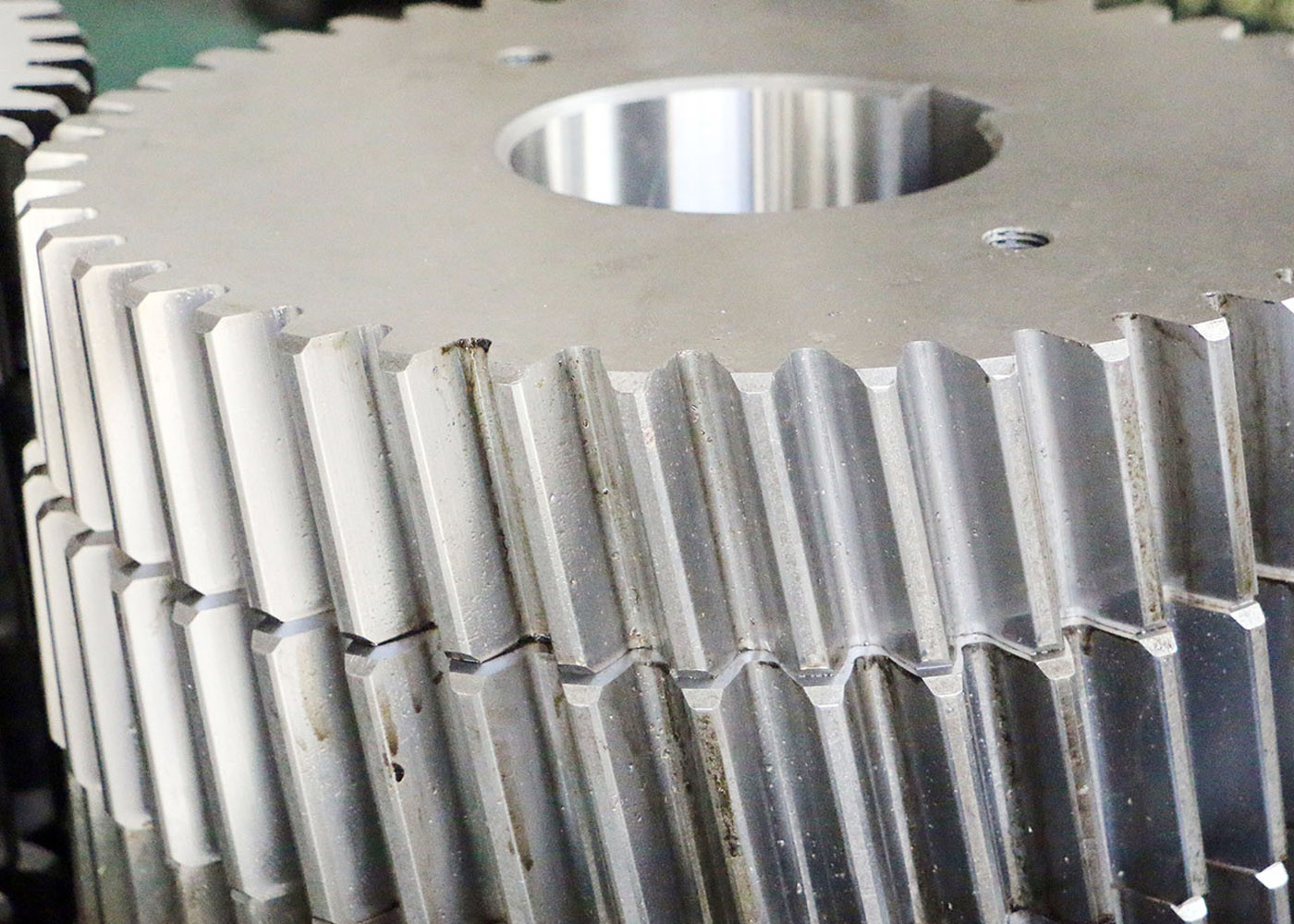

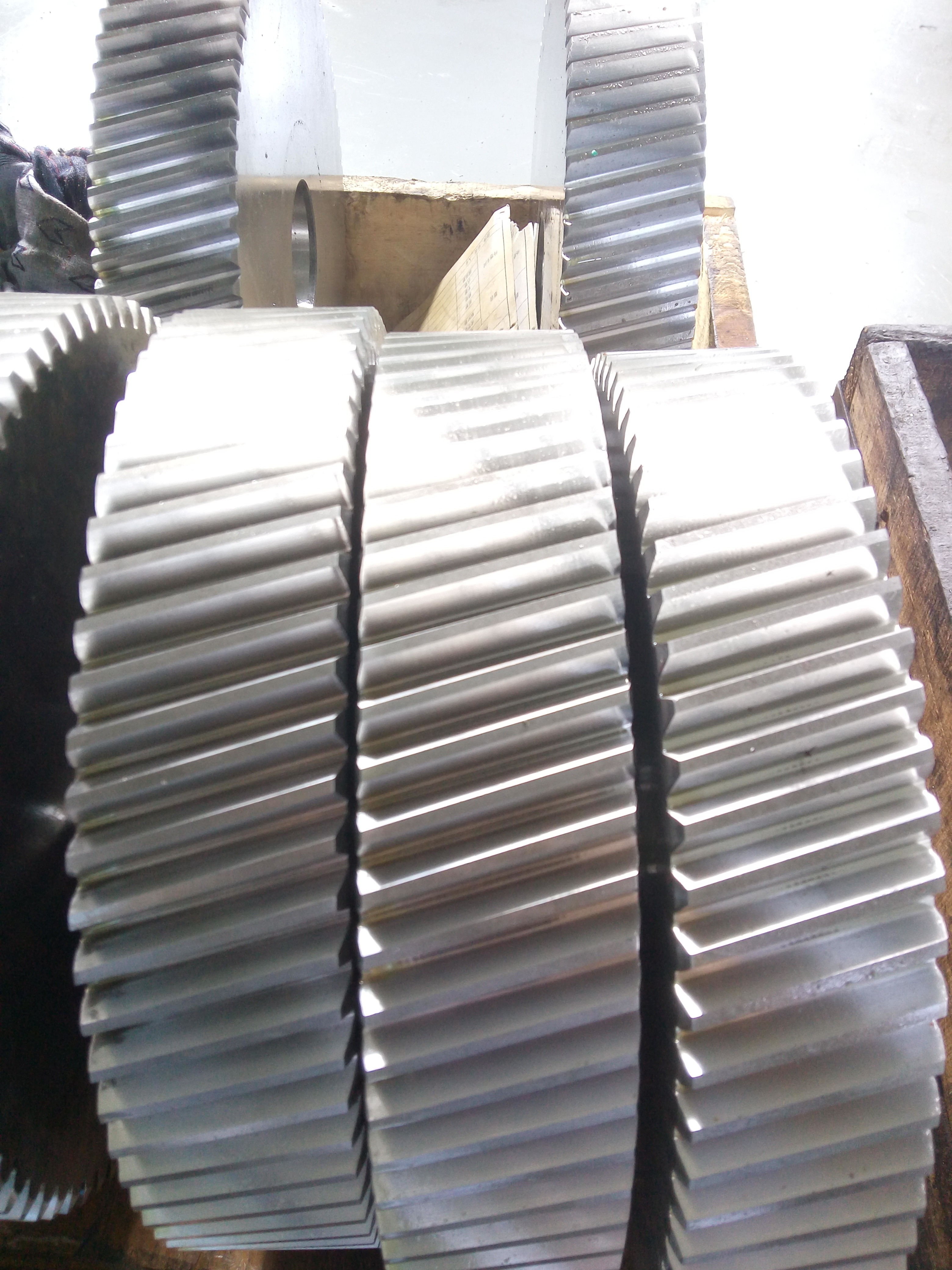

20CrMnTi-Stahl mit Schraubenverstärker
1) Beschreibung des Schraubengerätes
Helical Gears sind eine Art von zylindrischen Zahnrädern mit schrägen Zahnspuren.
Im Vergleich zu Spurenrädern haben sie ein größeres Kontaktverhältnis und zeichnen sich durch Ruhe und weniger Vibrationen aus und sind in der Lage, eine große Kraft zu übertragen.
Ein Paar spiraler Zahnräder hat denselben Helixwinkel, aber die Helixhand ist entgegengesetzt.
2) Merkmale der Helical Gear
Helical Gears erzeugen eine axiale Schubkraft, weshalb es wünschenswert ist, Schublager zu verwenden, um diese Kraft zu absorbieren.
| Produkte | Schraubenräder |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung | Zugschleifen/Gangschleifen |
| Zähneknirschen | √ |
| Modul (M) | 4 |
| Anzahl der Zähne (Z) | 52 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | Gewohnheit |
| Genauigkeitsgrad | 6 bis 7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
