| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | HG22082604 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $150/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 50 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, D/P |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke/Monat |
| Material: | 20CrMnTi | Wärmebehandlung: | Karburierung |
|---|---|---|---|
| Herstellung: | Ausrüstungsgelände | Spitzendurchmesser: | 72 mm |
| Breite: | 25 | Druckwinkel: | 20° |
| Hervorheben: | 2 Modul-einzelner schraubenartiger Gang,Grundschneckengänge für Getriebe,2 Modul-Grundschneckengänge |
||

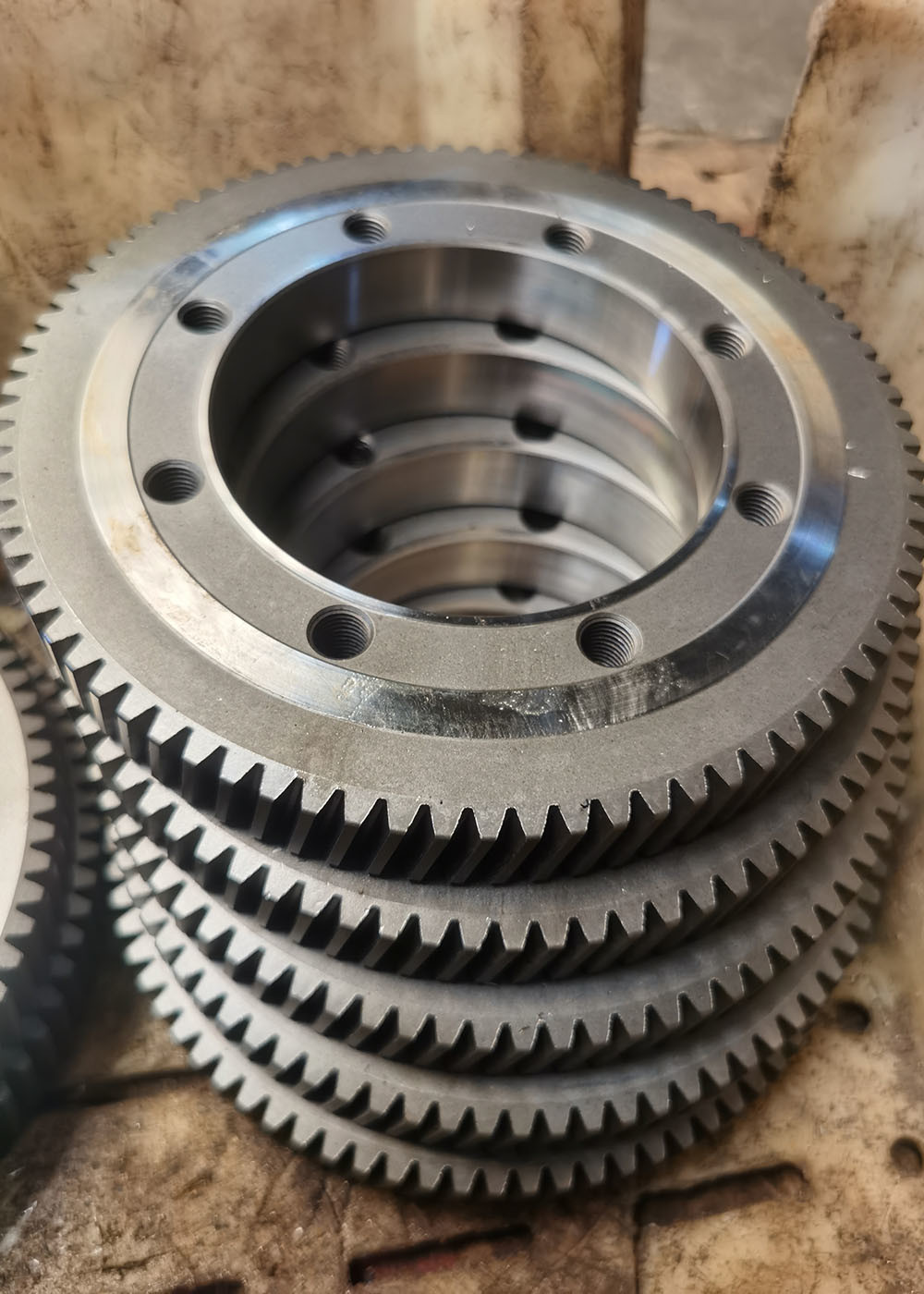

Auf Wunsch gefertigte Getriebe Teile 2 Modul Pinion Getriebe Boden Helix Getriebe für Getriebe
1) Beschreibung des helicoiden Getriebes
Helix-Gear ist ein zylindrisch geformtes Getriebe mit spiralförmigen Zähnen.
Die Zähne sind schräg verzerrt.
2) Characterísticas del Helix Gear
Schraubengerät mit der durch die Schraubform verursachten axialen Schubkraft
3) Qualität des Helical-Aggregats
Die Genauigkeit des Helical-Ganges kann nach der Verzerrung der Zahnräder den ISO-5-6-Grad erreichen.
4) Anwendungen von Helixgeräten
Komponentes de transmisión, automóvil, Geschwindigkeitsreduktor
| Produkte | Schraubenräder |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung | Zugschleifen und Zugschleifen |
| Zähneknirschen | √ |
| Modul (M) | 2 |
| Anzahl der Zähne (Z) | Gewohnheit |
| Druckwinkel (α) | 20° |
| Bleiwinkel | Gewohnheit |
| Genauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
