| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | GS22082501 |
| Min Bestellmenge: | 5 Stücke |
| Preis: | $850.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, D/P, Western Union, T/T |
| Versorgungsmaterial-Fähigkeit: | 300 Stücke/Monat |
| Material: | 18CrNiMo7 | Modul: | 14 |
|---|---|---|---|
| Helixwinkel: | 15° | Genauigkeit: | Grad ISO 6 |
| Länge: | 2500 mm | Druckwinkel: | 20° |
| Hervorheben: | Hauptantriebs-Getriebe-Welle,14 Modul-schraubenartige Keilwelle,Linke Handschraubenartige Keilwelle |
||

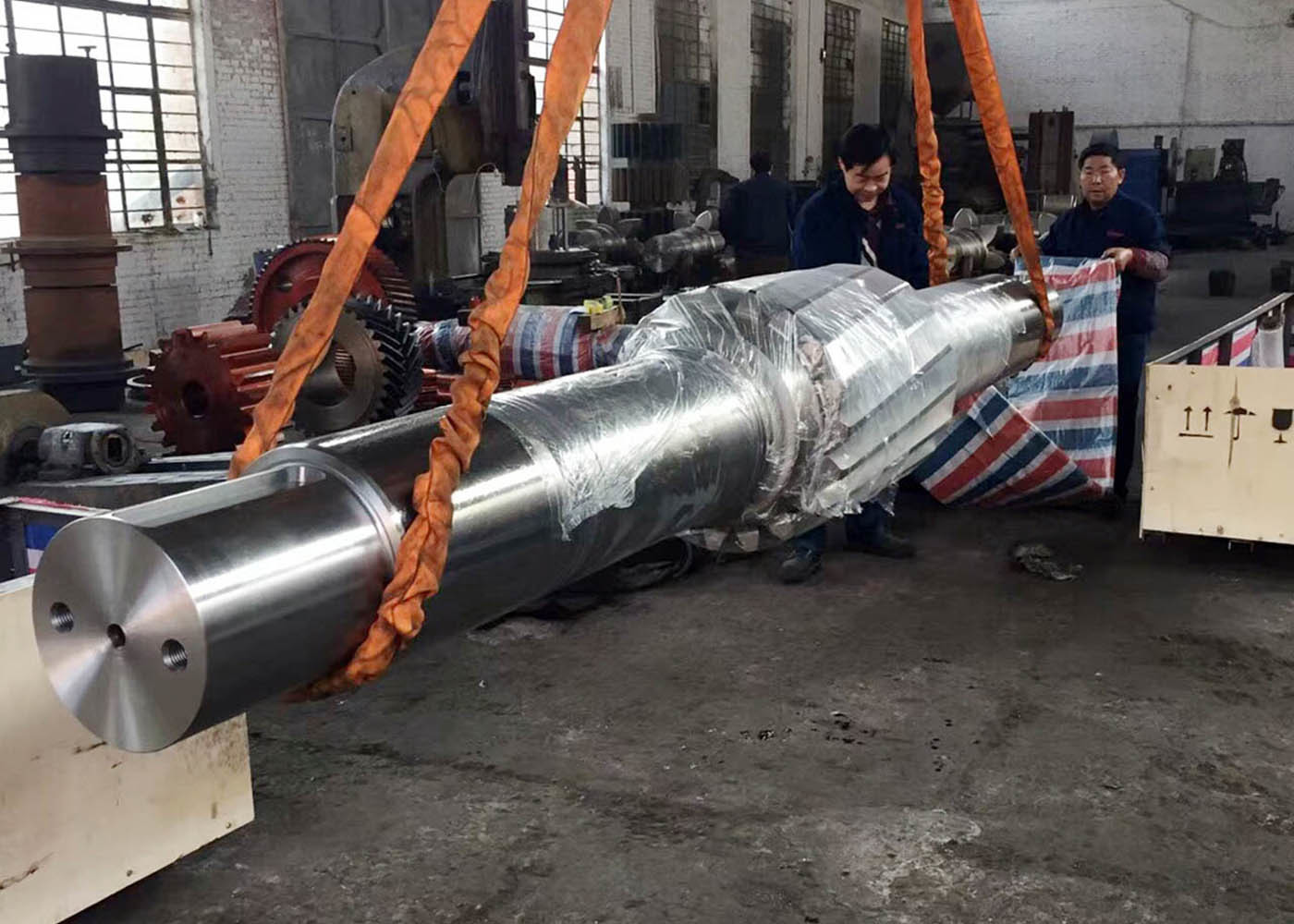

Getriebeteile - 14 Modul Linksgewinde-Schrägzahnwellen Hauptantriebswelle
1) Beschreibung der Schrägzahnwelle
Das Stirnrad, das schräge Zähne (Helicoidzähne) hat, wird als Schrägzahnrad bezeichnet. Schrägzahnräder können Kraft übertragen
zwischen parallelen und nicht parallelen Wellen. Sie werden in verschiedenen Branchen eingesetzt, wie z. B.
Automobilindustrie und Industriemaschinen. Schrägzahnräder können mehr Last als Stirnräder tragen und arbeiten leiser.
Stirnräder erzeugen Geräusche aufgrund des plötzlichen Kontakts zwischen den Zahnrädern zum Zeitpunkt des Eingriffs, aber Schrägzahnräder
Schrägzahnräder erzeugen einen sanften Kontakt von einer Kante des Zahns zur anderen. Dies sorgt für einen reibungslosen und geräuschlosen
Betrieb mit höherem Wirkungsgrad als Stirnräder.
2) Klassifizierung von Schrägzahnrädern
a) Parallele Schrägzahnräder (zur Kraftübertragung zwischen parallelen Wellen)
b) Doppelschrägzahnräder oder Fischgrätenzahnräder.
c) Kreuzschrägzahnräder oder Schrägzahnräder (zur Kraftübertragung zwischen nicht parallelen Wellen)
| Produkte | Linksgewinde-Schrägzahnwelle |
| Sonderanfertigung | √ |
| Zahnprofiltyp | Zylinderrad |
| ZahnradZähneHerstellung | Zahnradschleifen |
| Zahnradschleifen | √ |
| Modul (M) | 14 |
| Zähnezahl (Z) | 22 |
| Druckwinkel (α) | 20° |
| Steigungswinkel | 22° |
| Genauigkeitsgrad | ISO 6 Grade |
| Wärmebehandlung | Aufkohlen |
| Oberflächenhärte | 58-62HRC |
| STAHLCODE-QUALITÄTSVERGLEICH | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
