| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | GS22082506 |
| Min Bestellmenge: | 5 Stücke |
| Preis: | $35.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, D/P, Western Union, T/T |
| Versorgungsmaterial-Fähigkeit: | 300 Stücke/Monat |
| Modul: | 2 | Herstellung: | Gang-Wälzen |
|---|---|---|---|
| Zahn-Breite: | 30mm | Zähne nummerieren: | 14 |
| Gangart: | Stirnrad | Härte: | 58-62 HRC |
| Hervorheben: | Gerades mit Seiten versehen verkeilt Spornritzelwelle,Gerades mit Seiten versehen verkeilt Zahntrieb-Ritzelwelle,Getriebe-Geschwindigkeits-Reduziererspornritzelwelle |
||

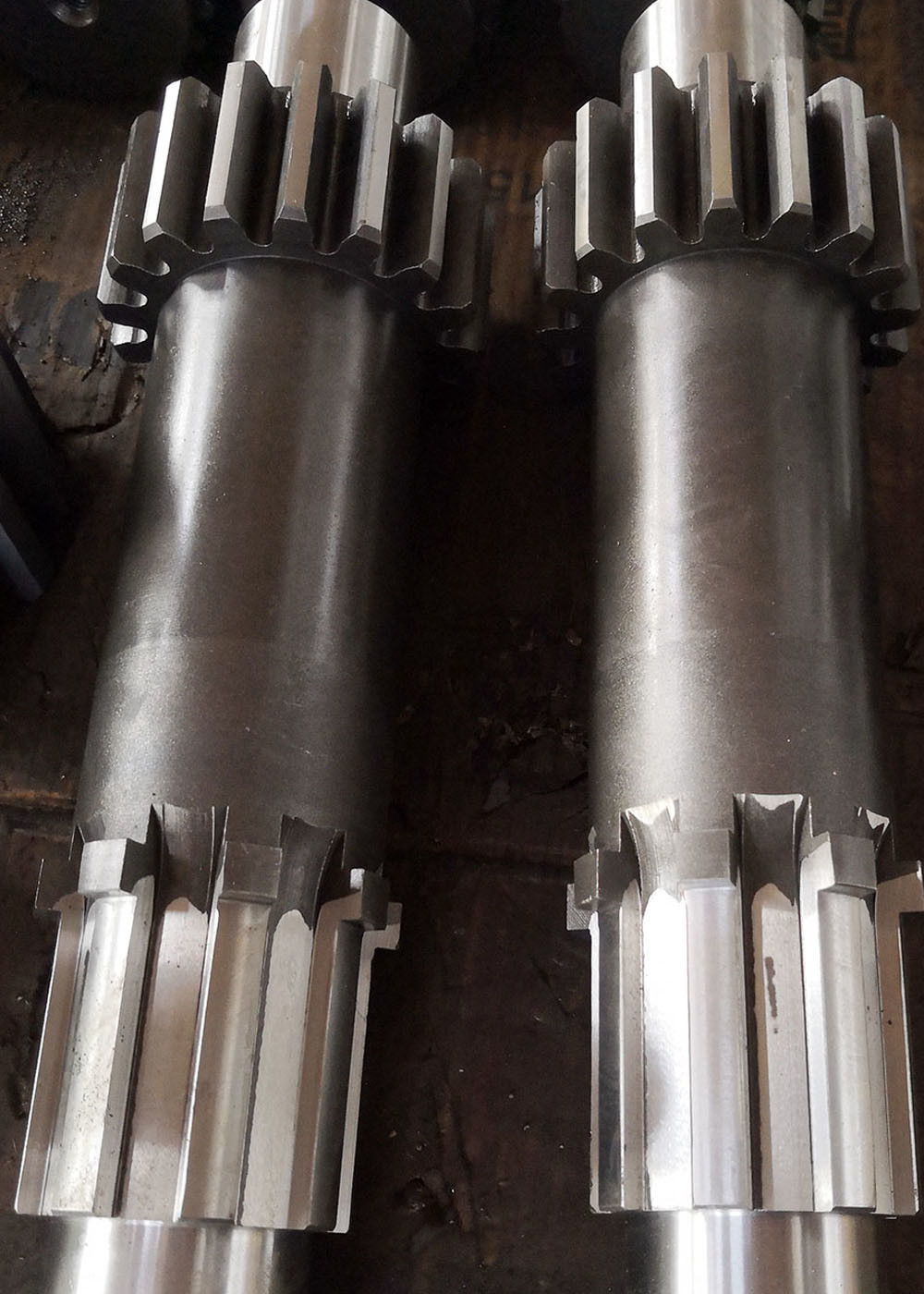

Ritzel-Stirnradwelle mit geraden Keilwellen für Getriebe-Untersetzungsgetriebe
1) Beschreibung der Stirnradwelle
Die Stirnradwelle ist ein Wellenübertragungsteil mit Stirnrad.
Das Stirnrad ist ein zylindrisch geformtes Zahnrad.
Das Stirnrad ist das am häufigsten verwendete Zahnrad mit einer breiten Palette von Anwendungen.
2) Eigenschaften der Stirnradwelle
Einfacher herzustellen im Vergleich zu anderen Arten von Getrieben.
Weit verbreitet im Design von Getriebesystemen.
| Produkte | Schrägzahnradwelle |
| Kundenspezifisch | √ |
| Zahnradprofiltyp | Zylinderrad |
| ZahnradZähneHerstellung | Zahnradfräsen/Zahnradwälzfräsen/Zahnradstoßen |
| Zahnradschleifen | √ |
| Modul (M) | 2 |
| Zähnezahl (Z) | 16 |
| Eingriffswinkel (α) | 20° |
| Steigungswinkel | 0° |
| Genauigkeitsgrad | ISO 6-7 Grad |
| Wärmebehandlung | Aufkohlen |
| Oberflächenhärte | 58-62HRC |
| STAHLCODE-QUALITÄTEN VERGLEICH | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
