| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | GS22082507 |
| Min Bestellmenge: | 5 Stücke |
| Preis: | $50.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, D/P, Western Union, T/T |
| Versorgungsmaterial-Fähigkeit: | 300 Stücke/Monat |
| Material: | AISI 8620 | Modul: | 10 |
|---|---|---|---|
| Helixwinkel: | 12° | Herstellung: | Ausrüstungsschrei |
| Länge: | 2350 | Druckwinkel: | 20° |
| Hervorheben: | Schraubenartige StahlRitzelwelle SAE 4340,Stahl-Antriebsritzelwelle SAE 4340,10 Modul-schraubenartige Ritzelwelle |
||

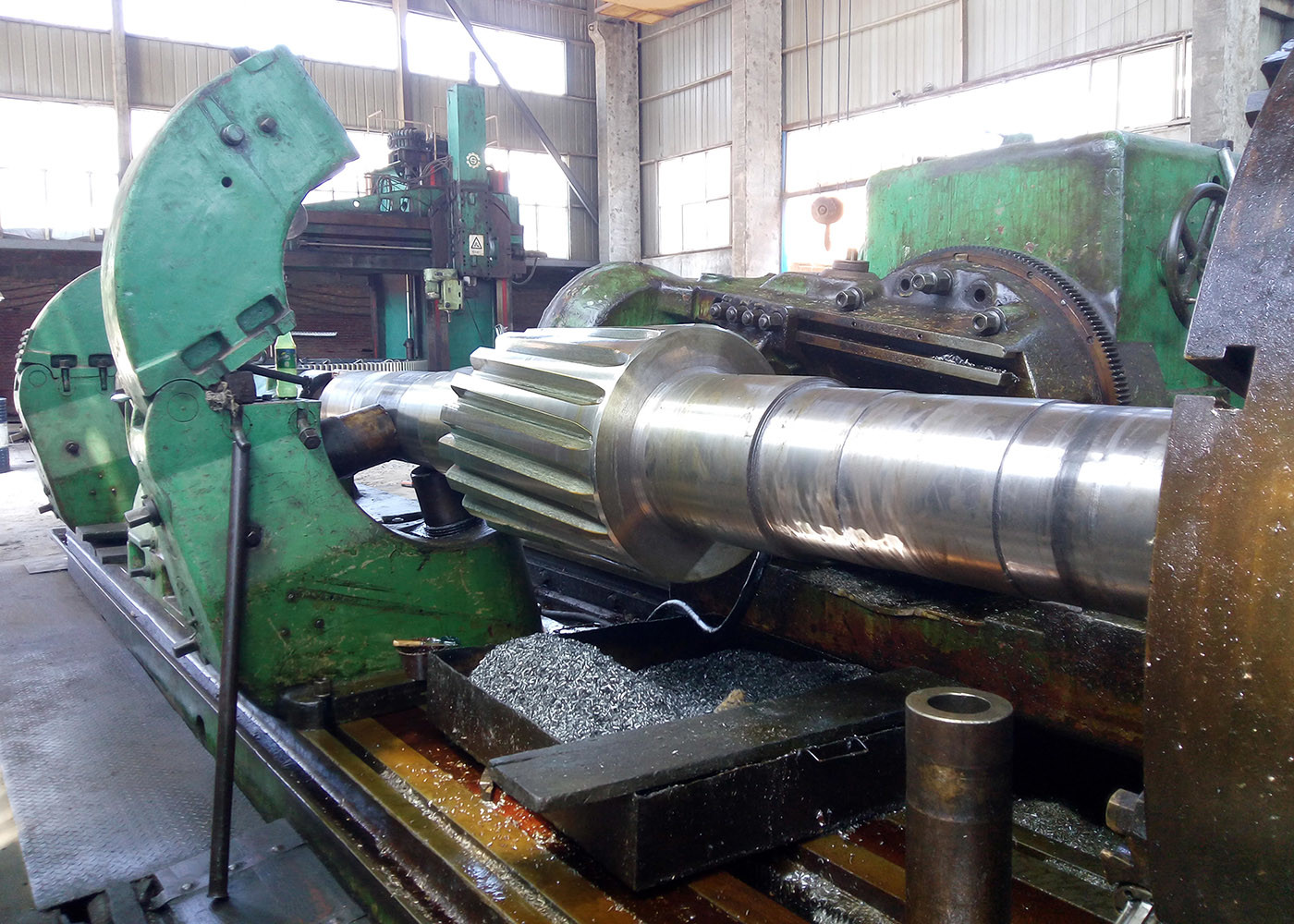

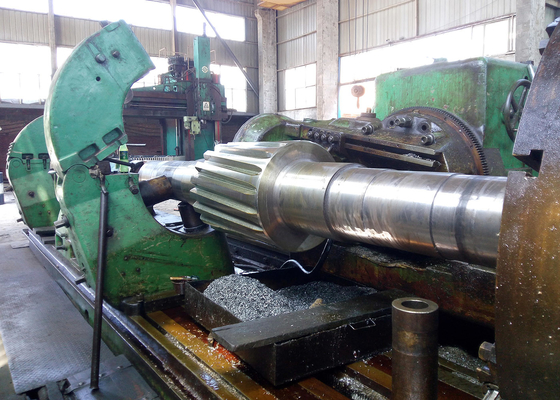

10 Modul SAE 4340 Stahl-Schrägzahnwellen für Hochleistungsantriebssysteme
1) Merkmale von Schrägzahnrädern
Die Zähne eines Schrägzahnrads sind in einem Winkel (relativ zur Achse des Zahnrads) angeordnet und haben die Form einer Helix.
Dies ermöglicht ein allmähliches Eingreifen der Zähne, beginnend als Punktkontakt und sich entwickelnd zu Linienkontakt, wenn der Eingriff fortschreitet.
Einer der auffälligsten Vorteile von Schrägzahnrädern gegenüber Stirnrädern ist weniger Lärm,
insbesondere bei mittleren bis hohen Geschwindigkeiten.
Auch bei Schrägzahnrädern sind immer mehrere Zähne im Eingriff, was weniger Belastung für jeden einzelnen Zahn bedeutet.
Dies führt zu einem sanfteren Übergang der Kräfte von einem Zahn zum nächsten, so dass Vibrationen, Stoßbelastungen und Verschleiß reduziert werden.
| Produkte | Linksgängige Schrägzahnwelle |
| Sonderanfertigung | √ |
| Zahnradprofiltyp | Zylinderrad |
| ZahnradZähneFertigung | Zahnradschleifen |
| Zahnradzahnschleifen | √ |
| Modul (M) | 10 |
| Zähnezahl (Z) | 12 |
| Druckwinkel (α) | 20° |
| Steigungswinkel | 0° |
| Genauigkeitsgrad | ISO 6 Grad |
| Wärmebehandlung | Aufkohlen |
| Oberflächenhärte | 58-62 HRC |
| VERGLEICH DER STAHLCODES | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
