| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | GS22082801 |
| Min Bestellmenge: | 5 Stücke |
| Preis: | $850.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, D/P, Western Union, T/T |
| Versorgungsmaterial-Fähigkeit: | 300 Stücke/Monat |
| Material: | DIN 17CrNiMo6 | Modul: | 16 |
|---|---|---|---|
| Helixwinkel: | 15° | Qualitätsgrad: | Grad ISO 6 |
| Breite: | 200 mm | Zusatz Co.: | 1 |
| Hervorheben: | LÄRM 17CrNiMo6 Helix-Achse,Rechte Helix-Achse,LÄRM 17CrNiMo6 Gang-Antriebsachse |
||

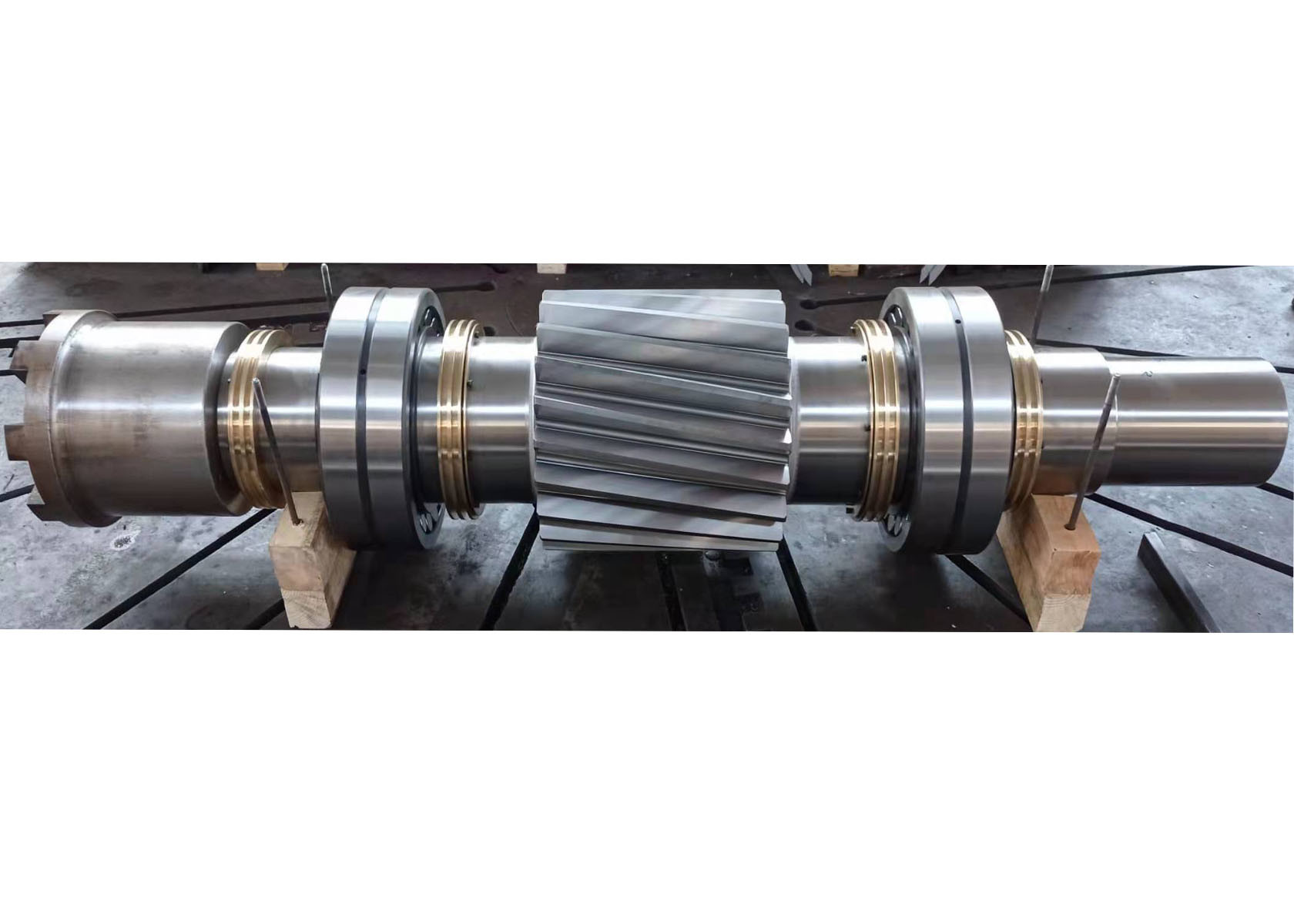

Getriebeteile Rechte Hand Zahnrad Helix Welle Antriebswelle DIN 17CrNiMo6 Schmiedestahl
1) Merkmale der Helical Gear Welle
a) Ein einzelnes Schrägzahnrad hat Zähne, die in eine Richtung geneigt sind (entweder Linksgewinde oder Rechtsgewinde).
b) Einzelne Schrägzahnräder entwickeln axiale Schubkraft und üben diese auf entsprechende Lager aus.
Es entwickelt auch Radialkraft.
c) Die Kraftübertragungskapazität eines einzelnen Schrägzahnrads ist vergleichsweise gering.
d) Aufgrund der Schubbelastung kann kein hoher Helixwinkel verwendet werden.
Der Helixwinkel für einzelne Schrägzahnräder variiert normalerweise zwischen 15º – 20º.
e) Einzelne Schrägzahnräder eignen sich für mechanische Antriebe oder Kraftübertragungsanforderungen, bei denen jede Anwendung
normalerweise ein einzigartiges Design für Leistungen, Drehzahlen und Konfigurationen erfordert.
| Produkte | Einzelne Schrägzahnradwelle |
| Kundenspezifisch | √ |
| Zahnradprofiltyp | Zylinderrad |
| Zahnrad Zähne Herstellung | Zahnradschleifen |
| Zahnradschleifen | √ |
| Modul (M) | 16 |
| Zähnezahl (Z) | 22 |
| Druckwinkel (α) | 20° |
| Flankenwinkel | 15° |
| Genauigkeitsgrad | ISO 6 Grad |
| Wärmebehandlung | Aufkohlen |
| Oberflächenhärte | 58-62HRC |
| STAHLCODE-QUALITÄTEN VERGLEICH | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
