DP1.732 22T Doppelstirnradwelle Schrägungswinkel 30° SAE 4340 Stahl
  • DP1.732 22T Doppelstirnradwelle Schrägungswinkel 30° SAE 4340 Stahl

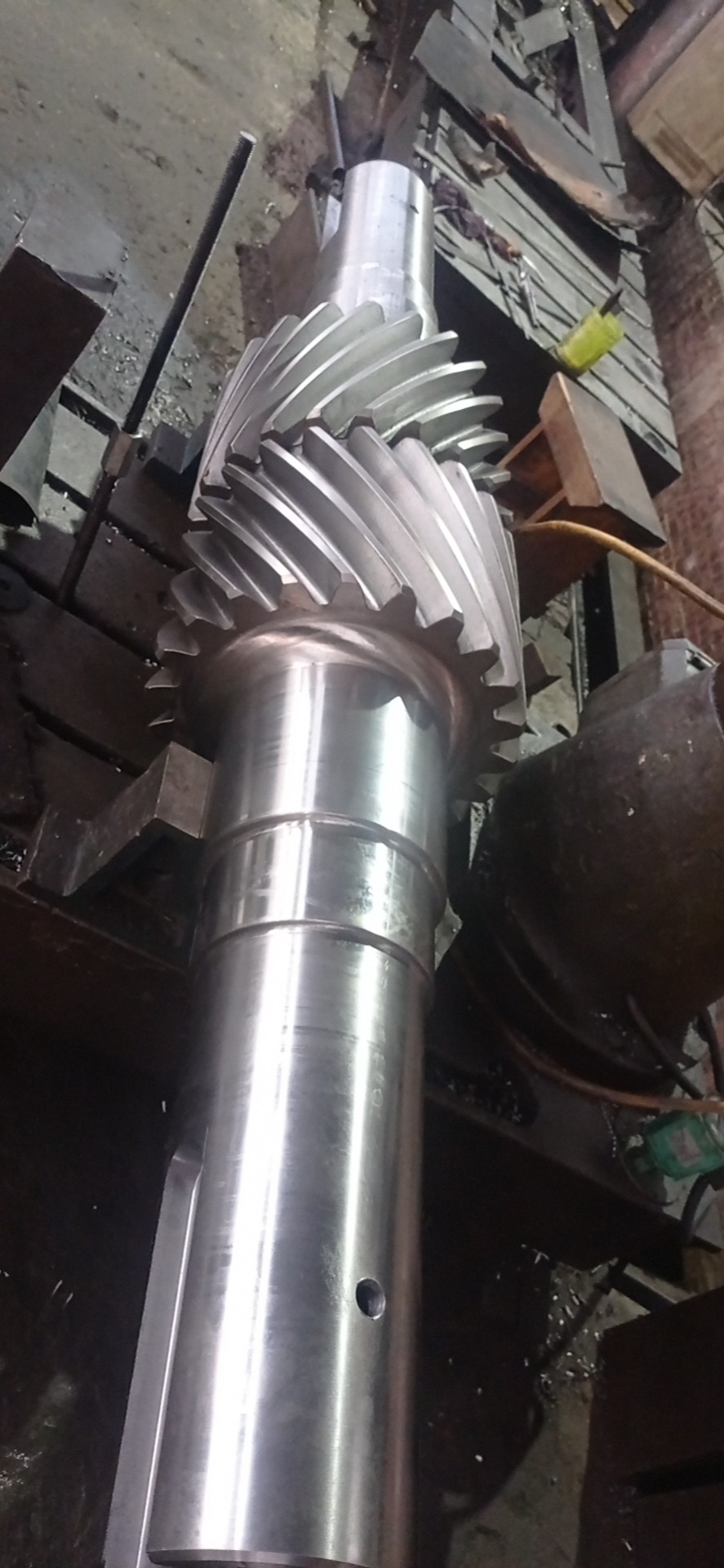

DP1.732 22T Doppelstirnradwelle Schrägungswinkel 30° SAE 4340 Stahl

DP1.732 22T Doppelstirnradwelle Schrägungswinkel 30° SAE 4340 Stahl

Herkunftsort China
Markenname YIZGEAR
Modellnummer GS22112401
Produktdetails
Material:
40CrNiMo
Dp:
1.732
Helixwinkel:
30 °
Profil:
Doppelhelix
Zähnebreite:
11"
Druck Agnle:
20 °
Hervorheben:

Doppelschrägverzahnte Getriebewelle Helix

,

DP1.732 Getriebewelle

,

Getriebewelle 40CrNiMo

Zahlungs- und Versandbedingungen
Min Bestellmenge
2 Stücke
Preis
$1850.0/Piece
Verpackung Informationen
Sperrholz-Kiste
Lieferzeit
60 Tage
Zahlungsbedingungen
L/C, D/P, Western Union, T/T
Versorgungsmaterial-Fähigkeit
300 Stücke/Monat
Produktbeschreibung

 SAE 4340 Stahl DP1.732 22T Doppel-Schrägzahnradwelle Schrägungswinkel 30°
1) Beschreibung der Zahnradwelle
Eine Zahnradwelle mit den Verzahnungskurven an jedem Abschnitt wird als sich kreuzende Wellenräder eingeführt.
Spiralverzahnung Kegelräder sind gängige Beispiele für die Zahnradprofile, die auf diesen Formen von präzisionsgefertigten Wellen verwendet werden.

  • Diametraler Teilungsmodul: 1.5
  • Eingriffswinkel: 20°
  • Schrägungswinkel: 30°
  • Teilkreisdurchmesser: 14.667"
  • Zähnezahl: 22
Technische Spezifikationen
Parameter Spezifikation
Kundenspezifisch Verfügbar
Zahnradprofiltyp Gleason
Herstellungsverfahren Zahnradschleifen
Zahnschleifen Inklusive
Modul (M) Kundenspezifisch
Zähnezahl (Z) Kundenspezifisch
Eingriffswinkel (α) Kundenspezifisch
Flankenwinkel Kundenspezifisch
Genauigkeitsgrad ISO 6 Grad
Wärmebehandlung Einsatzhärten
Oberflächenhärte 58-62HRC
Stahlcodegrade Vergleich
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XГT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
Produktionsausrüstung

DP1.732 22T Doppelstirnradwelle Schrägungswinkel 30° SAE 4340 Stahl 0

Herstellungsverfahren

DP1.732 22T Doppelstirnradwelle Schrägungswinkel 30° SAE 4340 Stahl 1
