| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | GS22112402 |
| Min Bestellmenge: | 2 Stücke |
| Preis: | $1850.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, D/P, Western Union, T/T |
| Versorgungsmaterial-Fähigkeit: | 300 Stücke/Monat |
| Material: | 40CrNiMoA | DP: | 1.5 |
|---|---|---|---|
| Helixwinkel: | 5° | Verzahnungs-Zahl: | 24 |
| Zahn-Breite: | 24" | Druck Agnle: | 20° |
| Hervorheben: | Linke Schrägzahnradwelle,SAE 4340 Getriebewelle,24T Angle5 ° Getriebewelle |
||

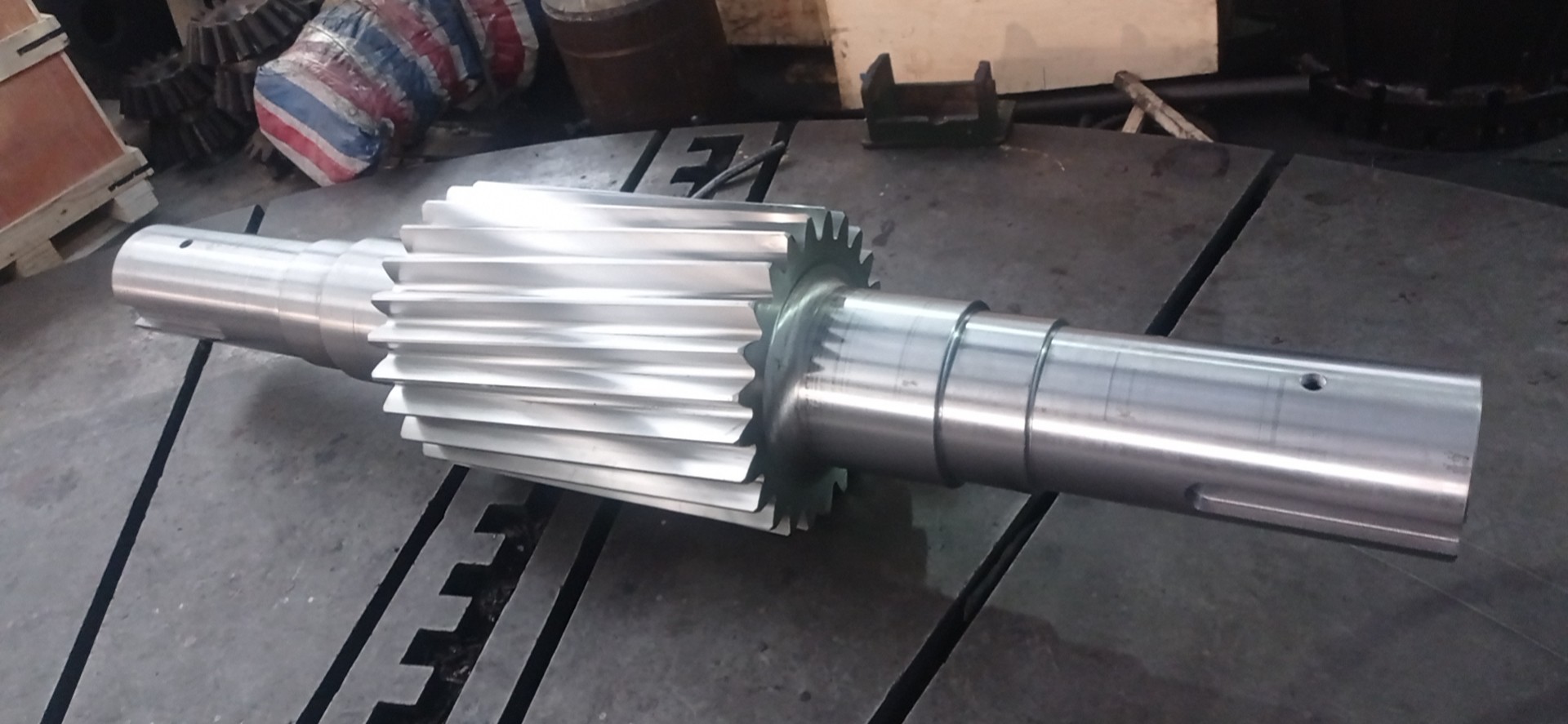

SAE 4340 Stahl DP 1.5 24T Linkshand Helical Gear Shaft Helixwinkel 5°
1) FLECHA PINON HELICOIDAL DE 24 Zähne
2) PASO DIAMETRAL 1.5
Druckwinkel 20°
"Diametro Primitivo 14.667"
Anzahl der Zähne 24
AGGULO DE HELICE 5°
3) Wärmebehandlung: Induktionshärtung
Härte: 45-50 HRC
4) Getriebe schleifen
Qualität: ISO-Klasse 6-7
| Produkte | Linke Helical Getriebewelle |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| AusrüstungZähneHerstellung | Ausrüstungshobbing |
| Zähne schleifen | √ |
| Modul (M) | 16.933 |
| Anzahl der Zähne (Z) | 24 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 5° |
| Genauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Induktionshärtung |
| Oberflächenhärte | 45 bis 50 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
