| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | GS23051103 |
| Min Bestellmenge: | 5 Stücke |
| Preis: | $35.0/Piece |
| Verpackung Informationen: | Sperrholzkiste |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, D/P, Western Union, T/T |
| Versorgungsmaterial-Fähigkeit: | 300 Stücke/Monat |
| Material: | 20CrMnTi | Qualitätsgrad: | Grad ISO 6 |
|---|---|---|---|
| Helix angle: | 0 | Profiltyp: | Stirnrad |
| Wärmebehandlung: | Karburierung | Härteschicht: | 0.5-0.8 Millimeter |
| Hervorheben: | Reibende Stirnrad-Welle,2 Modul-reibende Stirnrad-Welle,Reibende Welle des Stirnrad-Ra1.6 |
||

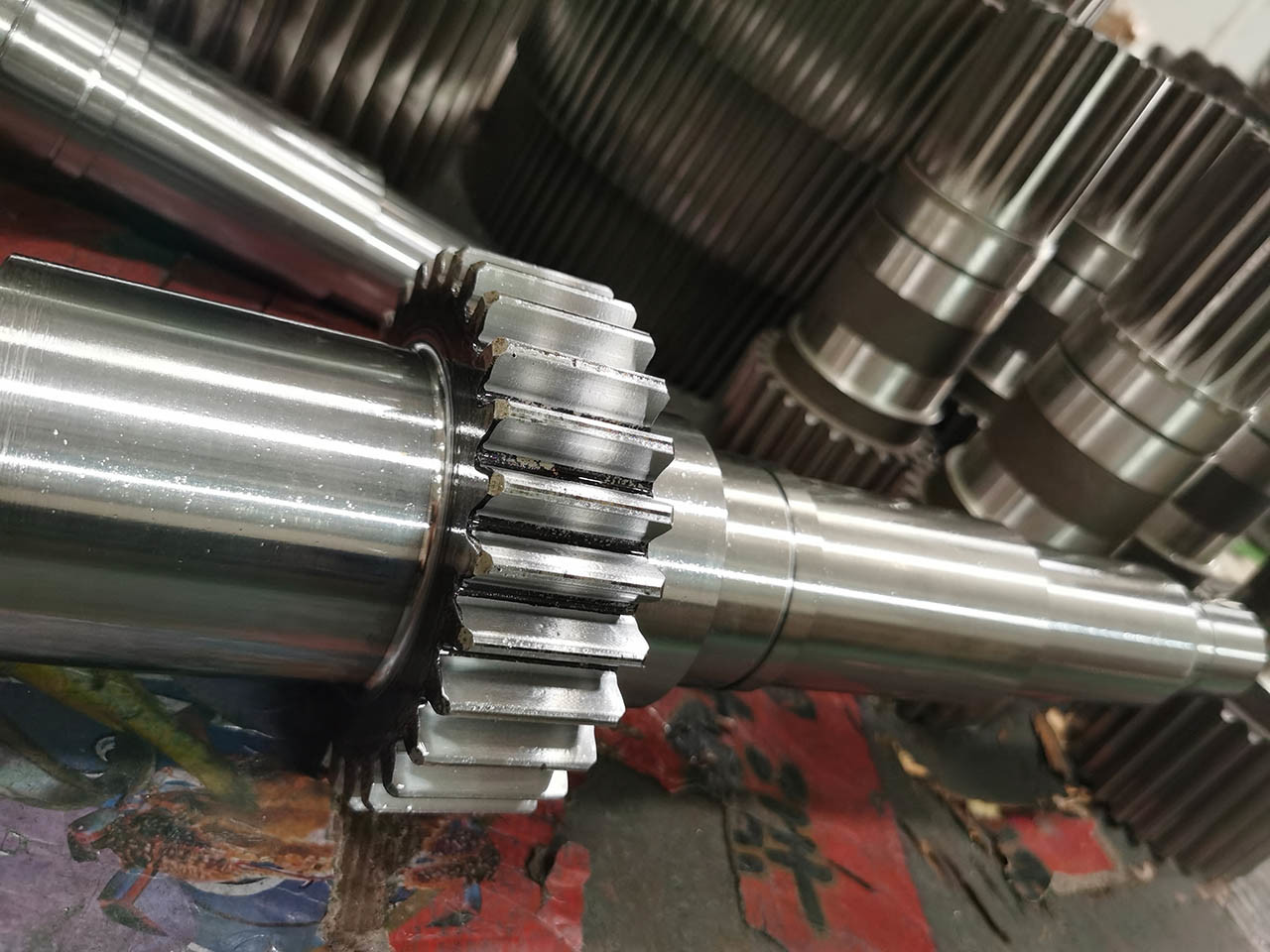

2 Modul Zahnradschleifen Stirnradwelle Rauheit Ra1.6 ISO 1328 6 Grade
Herstellungsprozess der Schrägzahnradwelle
Die Produktionszeit beträgt ca. 50 Tage
Kundenspezifische Produkte
Die Zahnräder und Zahnradwellen werden gemäß Kundenzeichnungen oder -mustern hergestellt.
a) Schmieden von Stahlmaterial
20CrMnTi Stahl
b) Härten und Anlassen des Materials
Härte: 220-260HB
c) Grob-Drehbearbeitung
d) Fein-Drehbearbeitung
e) Verzahnung
f) Wärmebehandlung (Aufkohlen)
Härte: 58-62 HRC
g) Zahnradschleifen
ISO 6 Grade
h) Oberflächenschleifen
i) Inspektion
j) Verpackung
| Produkte | Stirnradwelle |
| Kundenspezifisch | √ |
| Zahnradprofiltyp | Zylinderrad |
| ZahnradZähneHerstellung | Zahnradfräsen/Zahnradwälzfräsen/Zahnradstoßen |
| Zahnflankenschleifen | √ |
| Modul (M) | 2 |
| Zähnezahl (Z) | 15 |
| Eingriffswinkel (α) | 20° |
| Steigungswinkel | 0° |
| Genauigkeitsgrad | ISO 6-7 Grade |
| Wärmebehandlung | Aufkohlen |
| Oberflächenhärte | 58-62 HRC |
| STAHLCODE-QUALITÄTEN VERGLEICH | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
