| Place of Origin: | CHINA |
|---|---|
| Markenname: | YIZGEAR |
| Min Bestellmenge: | 2 Sätze |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 60 Days |
| Payment Terms: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Manufacturing Process: | Gear Milling | Zahn-Profil: | Helical |
|---|---|---|---|
| Profil der Ausrüstung: | Doppelter schraubenartiger Gang | Surface Treatment: | Carburizing & Quenching |
| Heat Treatment: | Quenching & Tempering | Core Hardness: | 269-285HB |
| Hervorheben: | Auftragsgemachte Doppelhelical-Zahnräder,Spezifisches Getriebeprofil Doppelhelicalgetriebe,16 Doppelspirale Zahnräder |
||

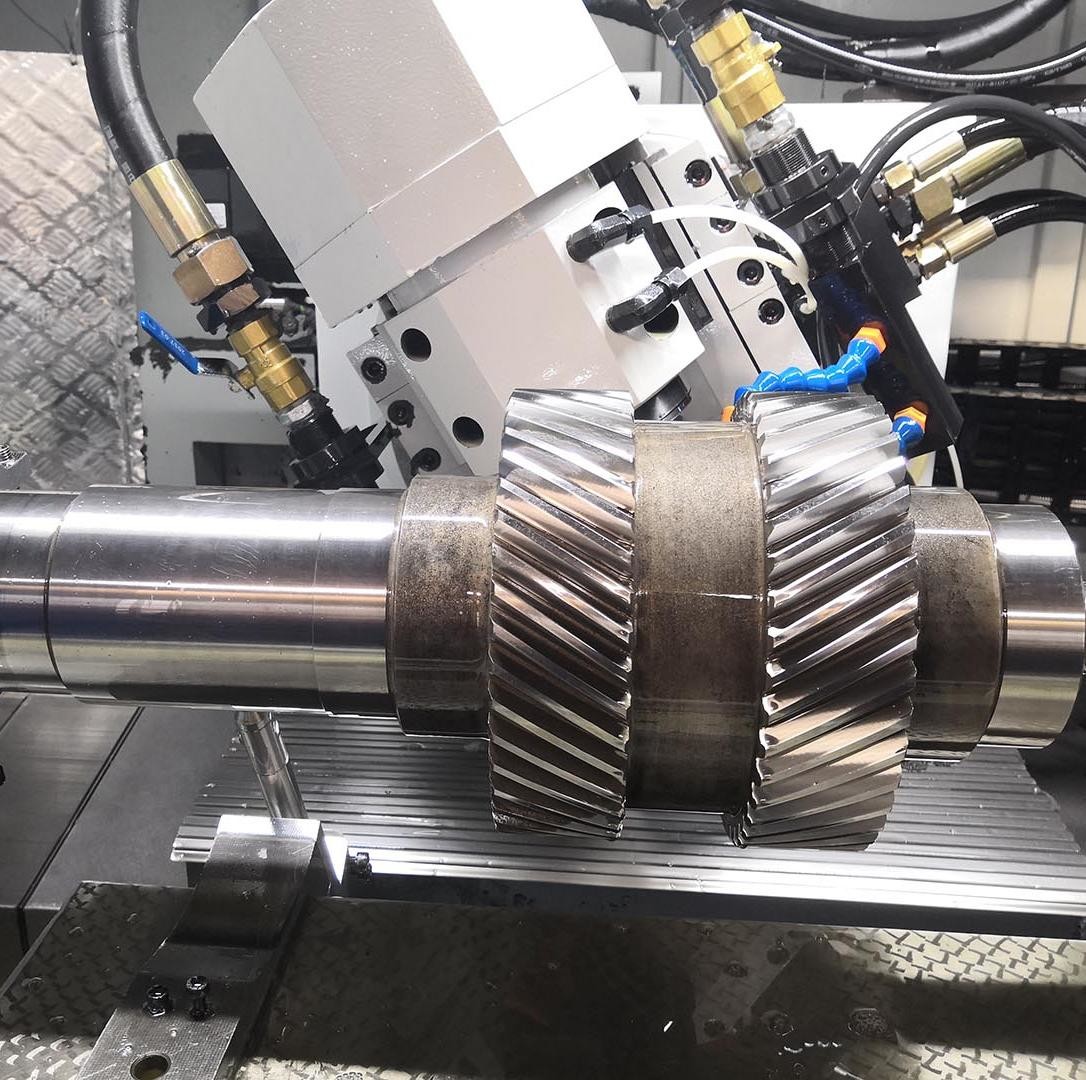

1)Beschreibung der doppelspirale Ausrüstung
Ein Doppelhelical Gear besteht aus zwei identischen helikalen Zahnrädern, die symmetrisch mit entgegengesetzten Helixwinkeln angeordnet sind.mit einer Breite von mehr als 20 mm,.
2)EigenschaftenDoppelhelical Getriebe
Die von jeder Helix erzeugten axialen (Schub-) Kräfte annullieren sich innerhalb des Getriebes und beseitigen die Netto-Axiallast auf die Lager.
3)Vorteile vonDoppelhelical Getriebe
a) Abgeschaffte Schubkraft:Gegensätzliche Helixwinkel erzeugen entgegenwirkende Schubreaktionen, die die axialen Kräfte innerlich neutralisieren, ohne sich auf Lager zu verlassen.
b) Null Netto-Axialbelastung der Lager:Bei Lagern wird eine minimale axiale Belastung ausgeübt, wodurch die Lebensdauer erhöht und die Komplexität des Designs reduziert wird.
c) Hochleistungsübertragungsfähigkeit:Die doppelte Zahnverbindung verteilt die Last gleichmäßiger als Spur- oder Einzelschraubgetriebe und ermöglicht eine höhere Drehmoment-/Leistungsübertragung.
|
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 |
|
