| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Min Bestellmenge: | 200 Sätze |
| Preis: | 300＄ |
| Verpackung Informationen: | Kisten aus Sperrholz |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C,T/T |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Härte: | 50-55 HRC | Anwendung: | Leistungsübertragung |
|---|---|---|---|
| Schraubenartiger Winkel: | 25° | Hersteller: | Custom Gear & Machine, Inc. |
| Anzahl der Zähne: | Abhängig von der Größe | Modul: | Abhängig von der Größe |
| Hervorheben: | Geräte mit geringer Geräuschbelastung,Schwere Heringbone-Zahnräder,Hochgeschwindigkeits-Schleifzüge |
||
| Attribut | Wert |
|---|---|
| Härte | 50-55 HRC |
| Anwendung | Kraftübertragung |
| Schrägungswinkel | 25° |
| Hersteller | Custom Gear & Machine, Inc. |
| Zähnezahl | Abhängig von der Größe |
| Modul | Abhängig von der Größe |

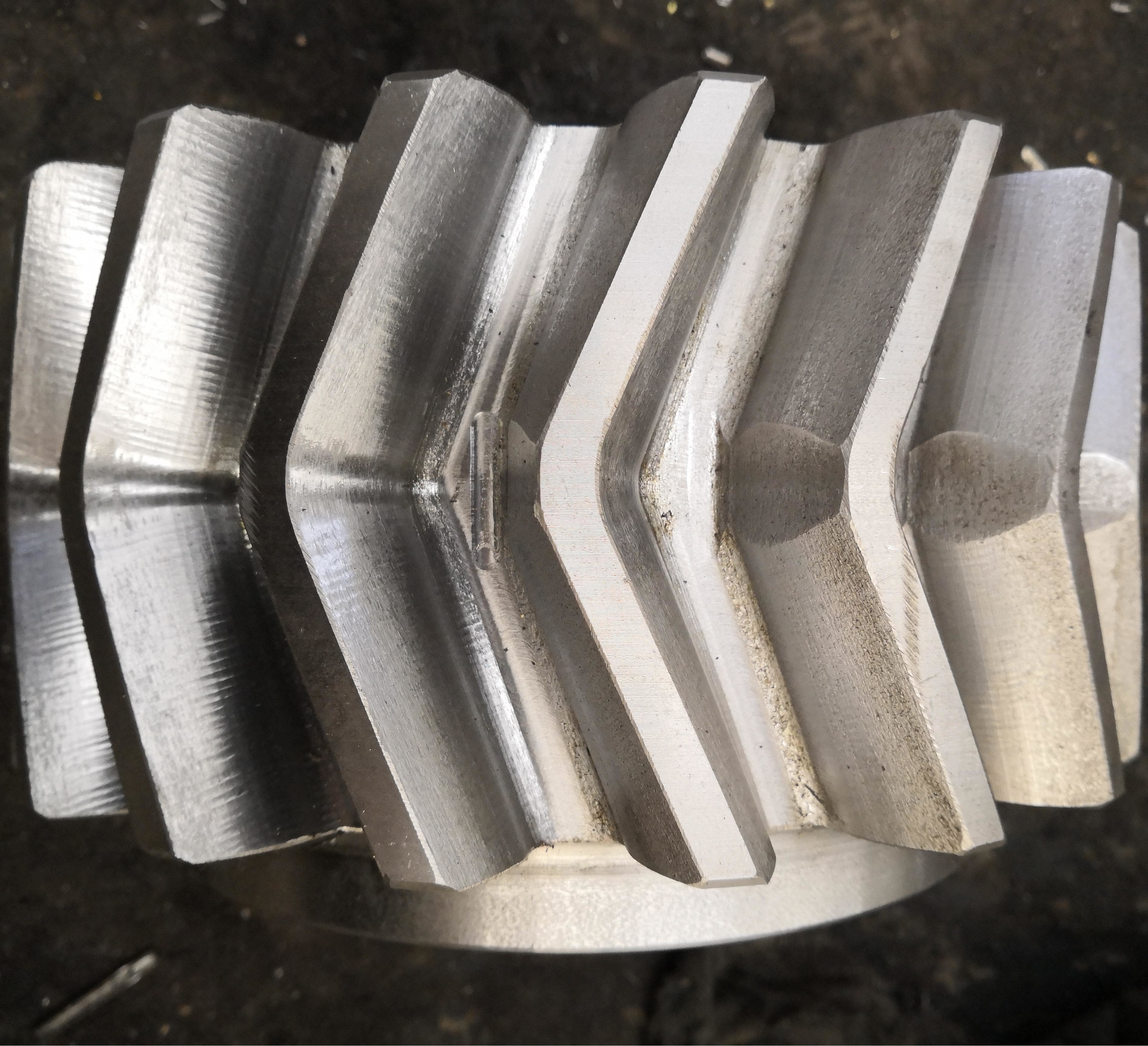

Das Fischgrätenzahnrad ist ein fortschrittlicher Zahnradtyp, der für Hochgeschwindigkeits- und Hochlast-Getriebeanwendungen entwickelt wurde. Es kombiniert die Effizienz von Schrägzahnrädern mit der Stabilität von Stirnrädern und ist somit ideal für anspruchsvolle industrielle Anwendungen.
| Spezifikation | Detail |
|---|---|
| Sonderanfertigung | Verfügbar |
| Zahnradprofiltyp | Zylinderrad |
| Zahnradherstellung | Zahnradfräsen |
| Zahnradschleifen | Verfügbar |
| Modul (M) | 12 |
| Zähnezahl (Z) | Benutzerdefiniert |
| Druckwinkel (α) | 20° |
| Schrägungswinkel (β) | Benutzerdefiniert |
| Zahn-Genauigkeitsgrad | ISO 8-9 Grad |
| Wärmebehandlung | Abschrecken & Anlassen |
| Oberflächenhärte | 230-260 HB |
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
