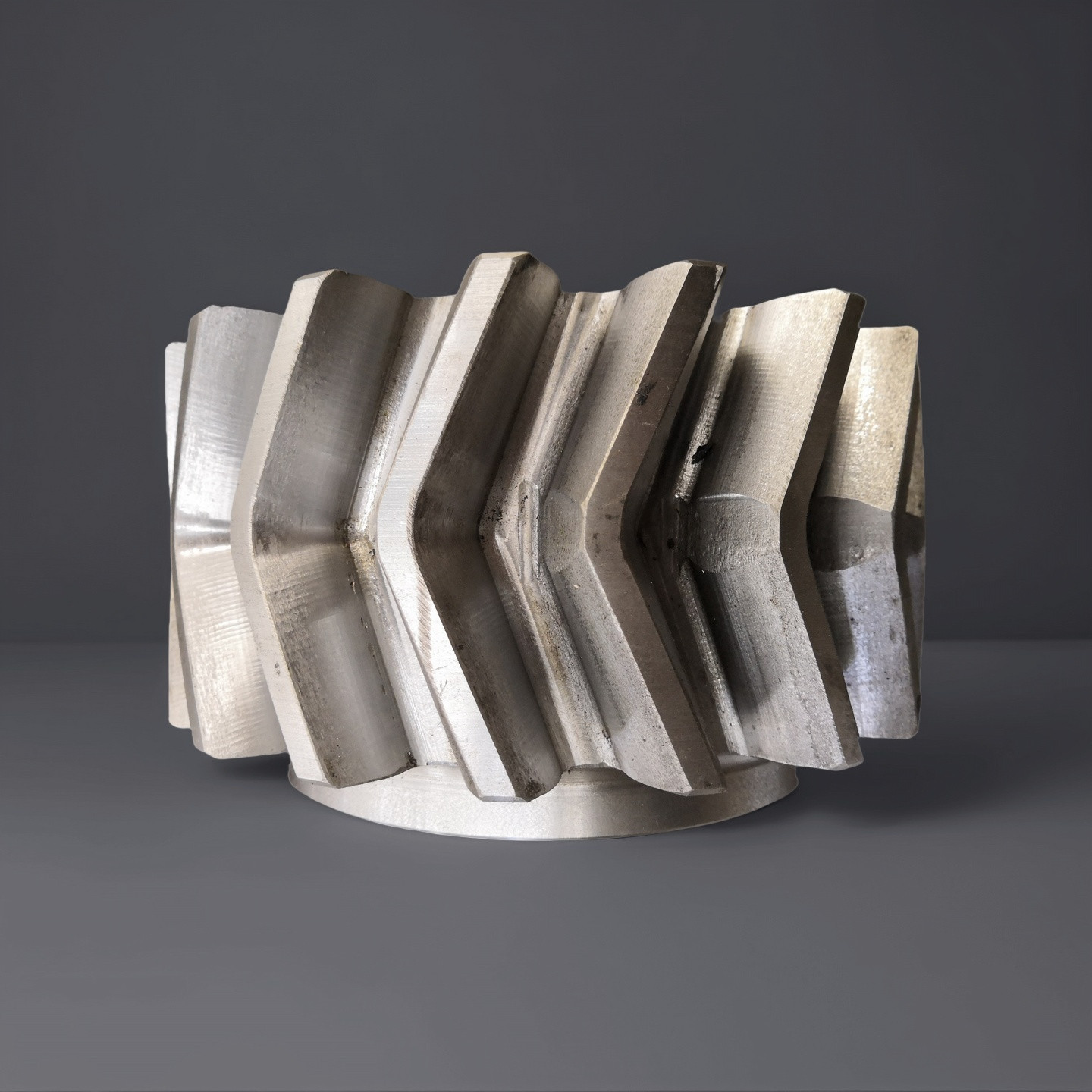

1) Beschreibung des Fischgrätenzahnrads
Das Fischgrätenzahnrad ist eine spezielle Art von Zahnrad, das zwei Schrägzahnräder mit gleichen Schrägungswinkeln
und entgegengesetzten Drehrichtungen in einem kombiniert. Sein Zahnprofil hat die Form einer "Person".
Es überträgt die Kraft durch ineinandergreifende Schrägzähne und eliminiert Axialkräfte.
2) Merkmale des Fischgrätenzahnrads
Es hat die Eigenschaft des kontinuierlichen Eingriffs, was zu einem hohen Überlappungsgrad während der Übertragung führt;
die symmetrischen Schrägzähne auf beiden Seiten heben die Axialkräfte auf und gewährleisten eine hohe Betriebsstabilität;
und während des Übertragungsprozesses gibt es wenig Vibrationen und Geräusche.
3) Vorteile des Fischgrätenzahnrads
Im Vergleich zu Stirnrädern ist die Fischgrätenzahnradübertragung stabiler und hat eine höhere Tragfähigkeit;
im Vergleich zu gewöhnlichen Schrägzahnrädern kann es das Problem der Axialkraft effektiv lösen und die Lebensdauer der Ausrüstung verlängern;
der Wirkungsgrad ist hoch und erreicht über 98%.
4) Anwendung des Fischgrätenzahnrads
Es wird häufig in Hochleistungs- und Hochgeschwindigkeits-Getriebesystemen eingesetzt, wie z. B. in den Antriebssystemen von Schiffen,
den Getrieben von großen industriellen Dampfturbinen sowie in großen mechanischen Anlagen in der Bergbau-
und metallurgischen Industrie, um die effiziente und stabile Kraftübertragung zu gewährleisten.
| Produkte |
Fischgrätenzahnrad |
| Sonderanfertigung |
√ |
| Zahnradprofiltyp |
Zylinderrad |
| Zahnradzähne-Herstellung |
Zahnradfräsen |
| Zahnradzähne-Schleifen |
√ |
| Modul (M) |
12 |
| Zähnezahl (Z) |
Sonderanfertigung |
| Eingriffswinkel (α) |
20° |
| Schrägungswinkel (β) |
Sonderanfertigung |
| Zahnradgenauigkeitsgrad |
ISO 8-9 Grad |
| Wärmebehandlung |
Abschrecken & Anlassen |
| Oberflächenhärte |
230-260 HB |
| STAHLCODE-GÜTEVERGLEICH |
| CHINA/GB |
ISO |
ГΟСТ |
ASTM |
JIS |
DIN |
| 45 |
C45E4 |
45 |
1045 |
S45C |
CK45 |
| 40Cr |
41Cr4 |
40X |
5140 |
SCr440 |
41Cr4 |
| 20CrMo |
18CrMo4 |
20ХМ |
4118 |
SCM22 |
25CrMo4 |
| 42CrMo |
42CrMo4 |
38XM |
4140 |
SCM440 |
42CrMo4 |
| 20CrMnTi |
|
18XГT |
|
SMK22 |
|
| 20Cr2Ni4 |
|
20X2H4A |
|
|
|
| 20CrNiMo |
20CrNiMo2 |
20XHM |
8720 |
SNCM220 |
21NiCrMo2 |
| 40CrNiMoA |
|
40XH2MA/
40XHMA |
4340 |
SNCM439 |
40NiCrMo6/
36NiCrMo4 |
| 20CrNi2Mo |
20NiCrMo7 |
20XH2MA |
4320 |
SNCM420 |
|
