| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Min Bestellmenge: | 200 Sätze |
| Verpackung Informationen: | Kisten aus Sperrholz |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Verarbeitungstechnik: | CNC-Bearbeitung | Härte: | Kundenspezifisch |
|---|---|---|---|
| Zahnprofil: | Helical | Oberflächenbearbeitung: | Polstern |
| Durchmesser: | Kundenspezifisch | Verwendung: | Leistungsübertragung |
| Wärmebehandlung: | Erlöschen und Temperen | ||
| Hervorheben: | 62HRC Getriebewelle,Schleifwerkzeugwelle |
||

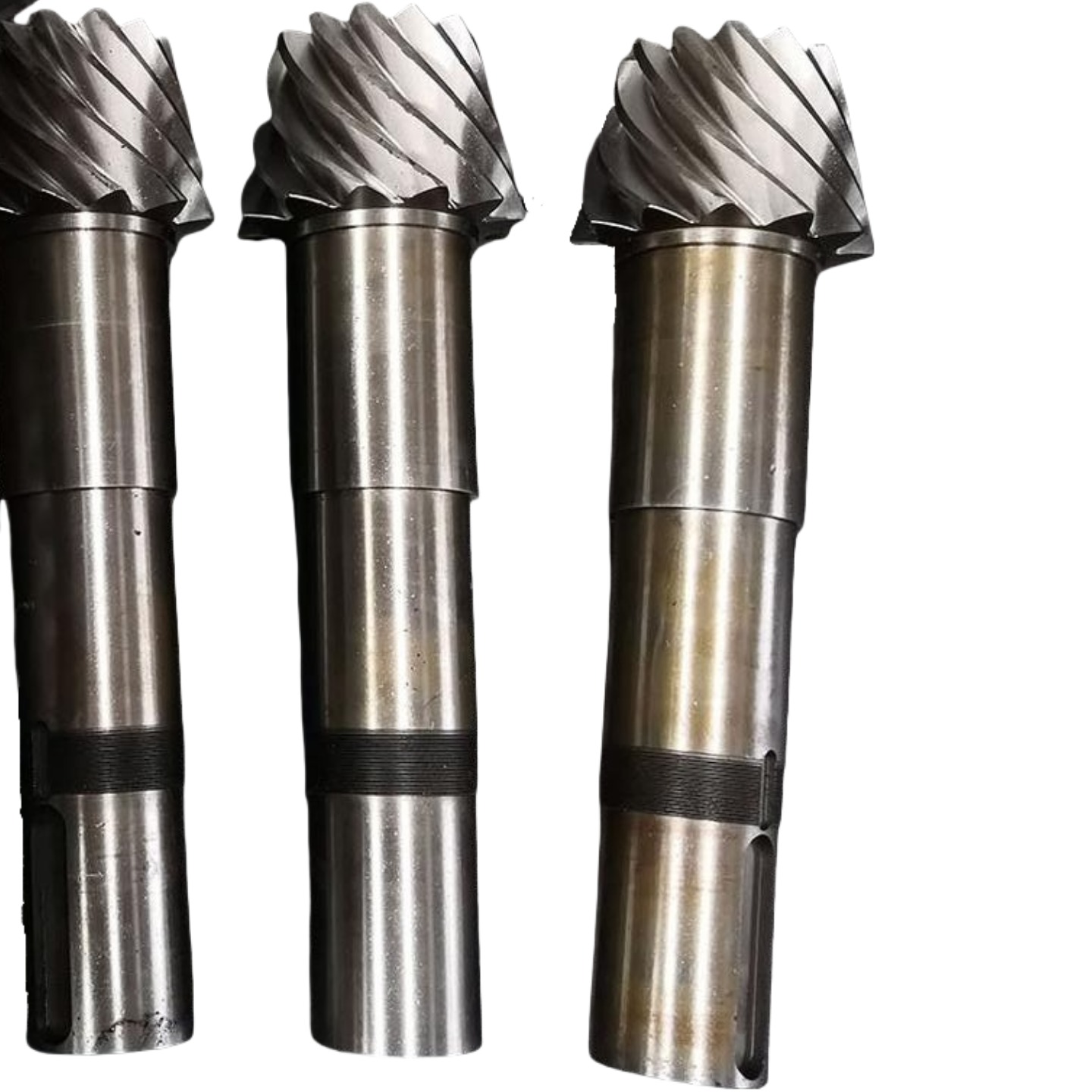

1) Beschreibungen der Getriebewelle
Die Getriebewelle ist die Kernkomponente zur Übertragung von Leistung und Drehmoment im mechanischen Getriebesystem.
die in der Regel durch Integration oder Trennung von Wellenkörper und Zahnrädern montiert wird.
2) Merkmale der Getriebewelle
a) Hochpräzise Passung: Zahnräder und Wellen werden mit hoher Präzision bearbeitet, um eine reibungslose Übertragung zu gewährleisten.
b) Kompakte Struktur: Das integrierte Design kann den Platzbedarf reduzieren.
c) Hohe Belastbarkeit: geeignet für hohe Drehmomentszenarien.
3) Funktionsprinzip der Getriebewelle
Die Drehbewegung der Eingangswelle wird durch das Eingreifen der Zahnräder auf die Ausgangswelle übertragen, wodurch die Umwandlung von Geschwindigkeit und Drehmoment ermöglicht wird.
4) Anwendung der Getriebewelle
Weit verbreitet in Getrieben, Untersetzungsgetrieben, Werkzeugmaschinen und anderen Präzisionsmaschinen.
| Produkte | Getriebewelle |
| Kundenspezifisch | √ |
| Zahnradprofiltyp | Gleason |
| Zahnrad Zähne Herstellung | Zahnradschleifen |
| Zahnflankenschleifen | √ |
| Modul (M) | Benutzerdefiniert |
| Zähnezahl (Z) | Benutzerdefiniert |
| Druckwinkel (α) | Benutzerdefiniert |
| Steigungswinkel | Benutzerdefiniert |
| Genauigkeitsgrad | ISO 6 Grad |
| Wärmebehandlung | Aufkohlen |
| Oberflächenhärte | 58-62HRC |
| STAHLCODE-QUALITÄTEN VERGLEICH | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
