| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Min Bestellmenge: | 200 Sätze |
| Verpackung Informationen: | Kisten aus Sperrholz |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Größe: | Individualisiert | Wärmebehandlung: | Karburierung |
|---|---|---|---|
| Verarbeitungstechnik: | CNC-Bearbeitung | Gangart: | Stirnrad |
| Typ: | Helixgetriebeschaft | Herstellung: | Gang-Mahlen |
| Hervorheben: | Schwermaschinengetriebe,Luft- und Raumfahrtanwendungen Getriebewelle,Spezielle Getriebewelle |
||

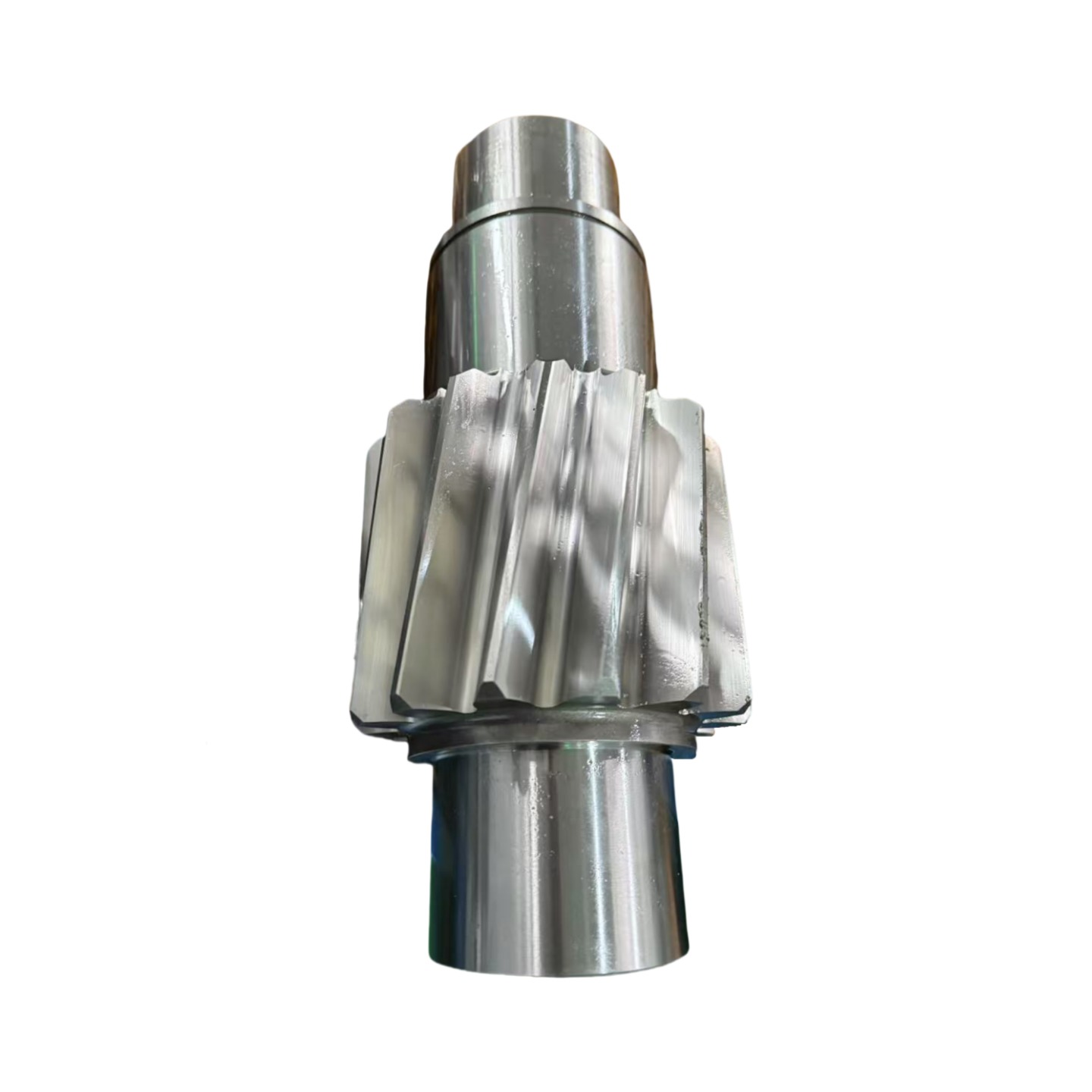

1) Beschreibungen der Getriebewelle
Wellenteile aus hochfestem legiertem Stahl oder Spezialmaterialien, sowohl die Getriebefunktion der Zahnräder als auch die Wellenunterstützung.
2) Merkmale derGetriebewelle
a) Verschleißfestigkeit: Oberflächenwärmebehandlung (z. B. Aufkohlen und Härten) verlängert die Lebensdauer.
b) Ermüdungsfestigkeit: Gute Materialzähigkeit zur Anpassung an zyklische Belastungen.
c) Leichtgewicht: Titanlegierungen oder Verbundwerkstoffe werden in einigen Szenarien verwendet.
3) Funktionsprinzip derGetriebewelle
Die Kraftübertragung erfolgt über Kontaktspannungen auf den Zahnradflanken, und die Materialeigenschaften gewährleisten einen stabilen Langzeitbetrieb.
4) Anwendung derGetriebewelle
Luft- und Raumfahrt, Automotoren, Schwermaschinen und andere hochbelastete Bereiche.
| Produkte | Getriebewelle |
| Kundenspezifisch | √ |
| Zahnradprofiltyp | Gleason |
| ZahnradZähneHerstellung | Zahnradschleifen |
| Zahnflankenschleifen | √ |
| Modul (M) | Kundenspezifisch |
| Zähnezahl (Z) | Kundenspezifisch |
| Druckwinkel (α) | Kundenspezifisch |
| Steigungswinkel | Kundenspezifisch |
| Genauigkeitsgrad | ISO 6 Grade |
| Wärmebehandlung | Aufkohlen |
| Oberflächenhärte | 58-62HRC |
| STAHLCODE-VERGLEICH | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
