| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | DB22082201 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $600/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 75 Tage |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 100 Stücke/Monat |
| Material: | DIN 17CrNiMo6 | Profilmodell: | Doppelter schraubenartiger Gang |
|---|---|---|---|
| Wärmebehandlung: | Löschen u. Mildern | Marke: | OEM-Produkte |
| Herstellungsart: | Gang-Mahlen | Länge: | 620mm |
| Hervorheben: | Fischgrätenmuster-doppeltes Stirnradgetriebe,Stahlfischgrätenmustergänge des LÄRMS 17CrNiMo6,Doppeltes Modul des Stirnradgetriebe-22 |
||

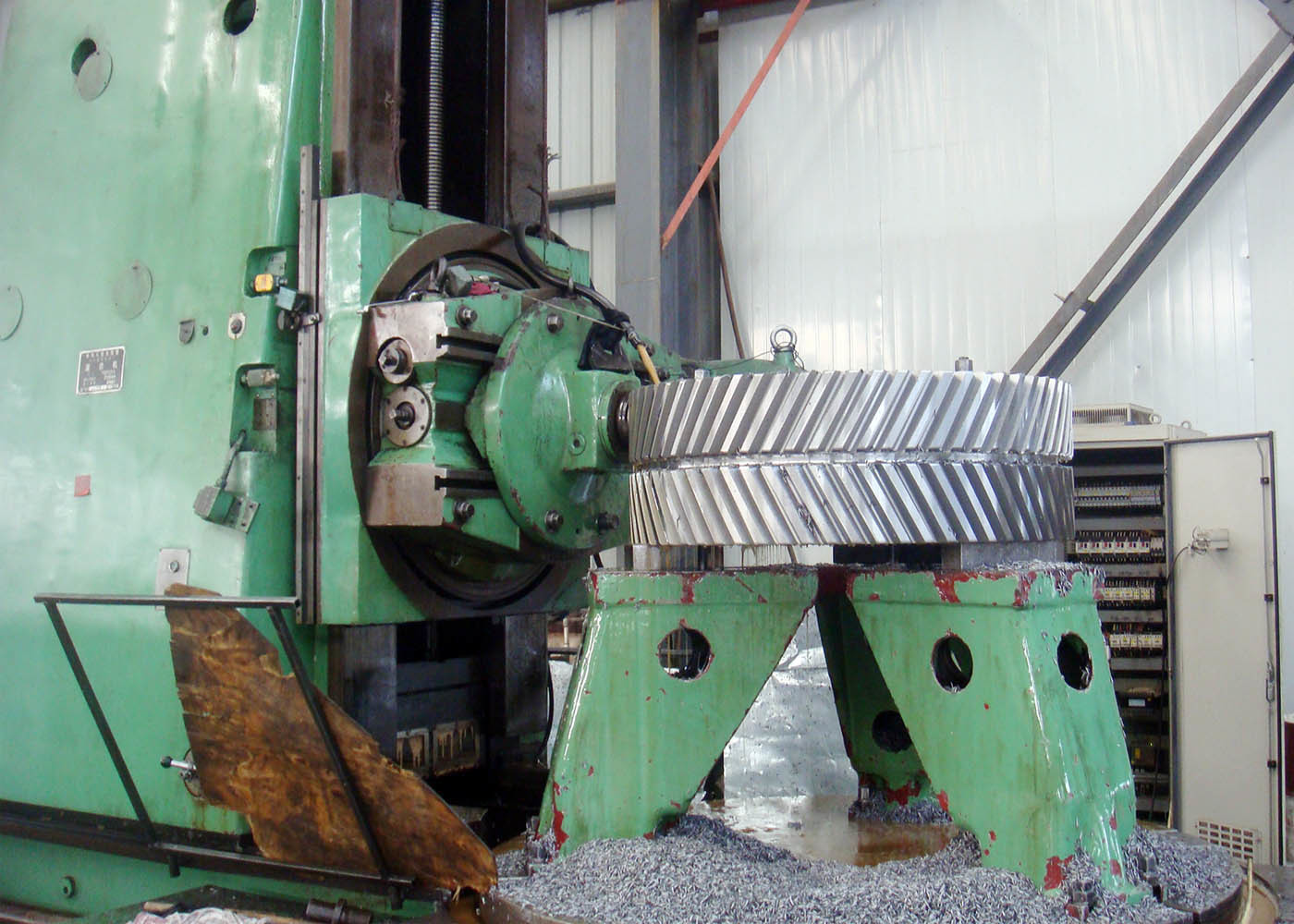

DIN 17CrNiMo6 Stahl 22 Modul Doppelhelical Getriebe für die Stahlfabrik
1) Anwendungen von Doppelhelixrädern
Das doppelspirale Getriebe eignet sich für Antriebe mit hoher Leistung, wie z. B. für Krane.
Antriebsanlagen für Schiffe oder Turbinen.
2) Characterísticas del engranaje de doble hélice (Eigenschaften des Doppelhelix-Zahnwerks)
a) Die beiden spiralförmigen Zahnräder müssen genau ausgerichtet sein, da sonst die Schubkraft nicht richtig ausgeglichen wird.
Die Folge wird eine ungünstige Vibration sein.
b) Die doppelten spiralförmigen Getriebe können im Vergleich zu den einfachen spiralförmigen Getrieben eine höhere Effizienz bieten.
| Produkte | Doppelhelical Getriebe |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung | Ausrüstungsfräsen |
| Zähneknirschen | √ |
| Modul (M) | Maßgeschneidert |
| Anzahl der Zähne (Z) | 22 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 20° |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Auslöschen und Temperen |
| Oberflächenhärte | 260 bis 300 HB |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
