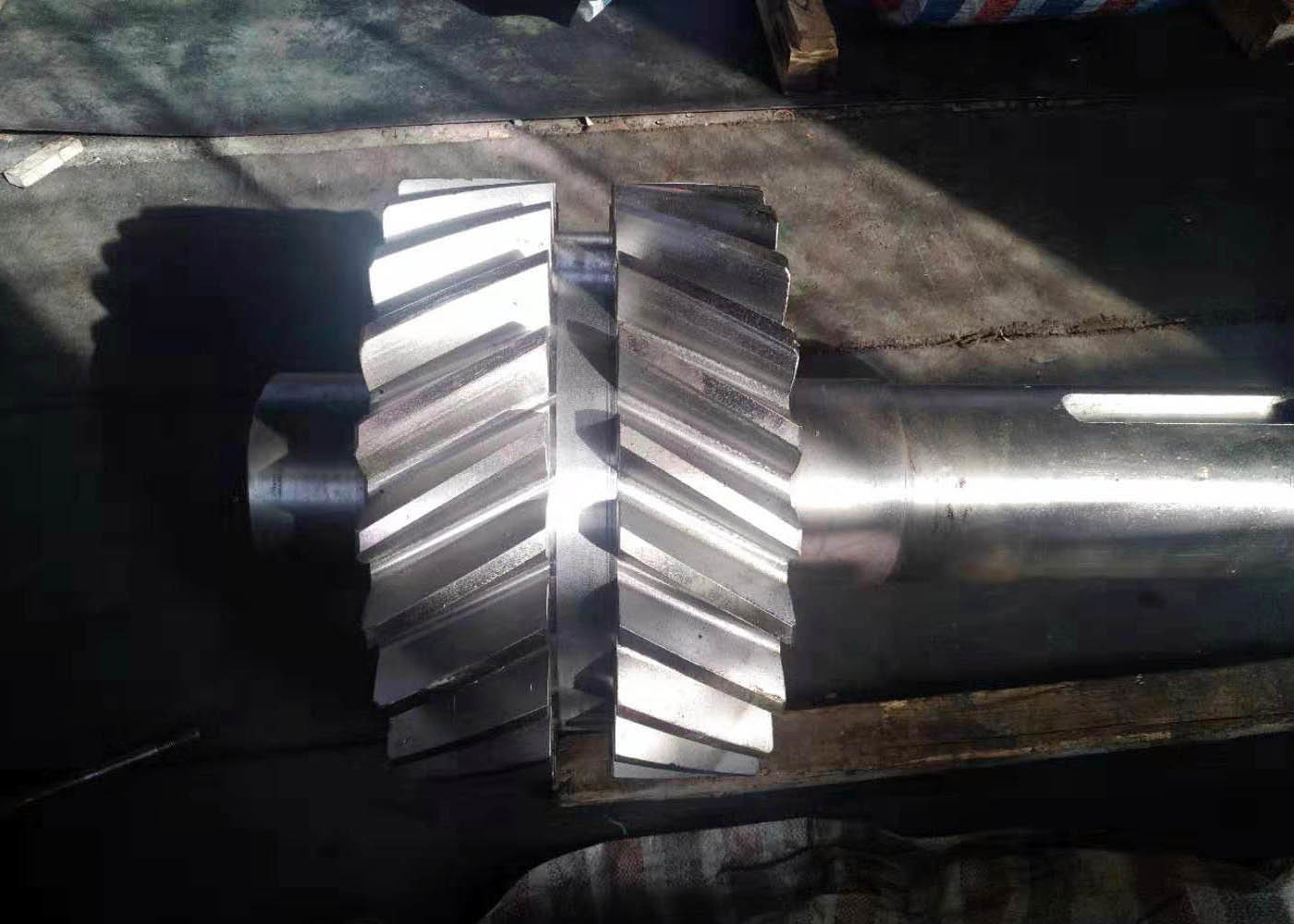

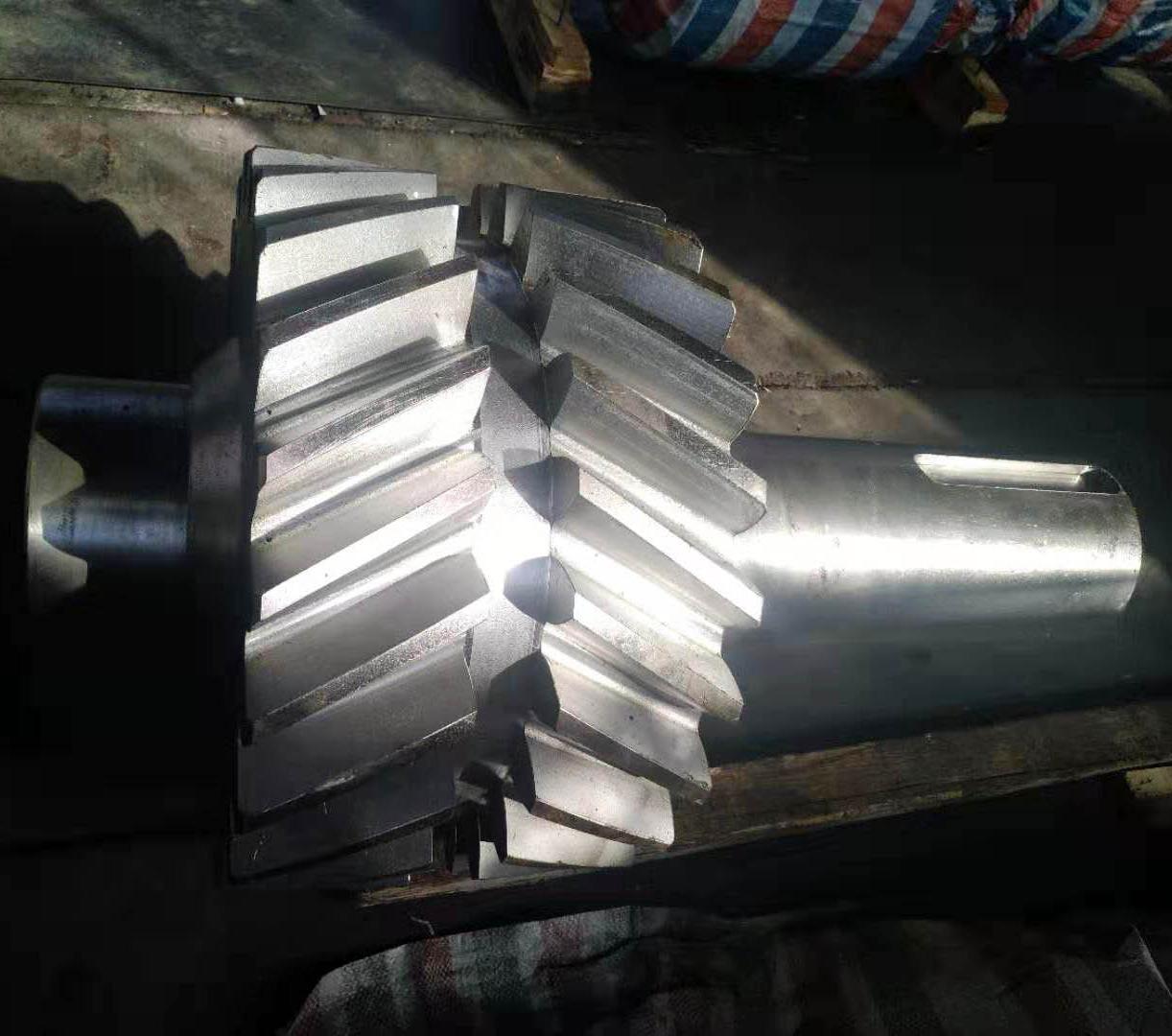

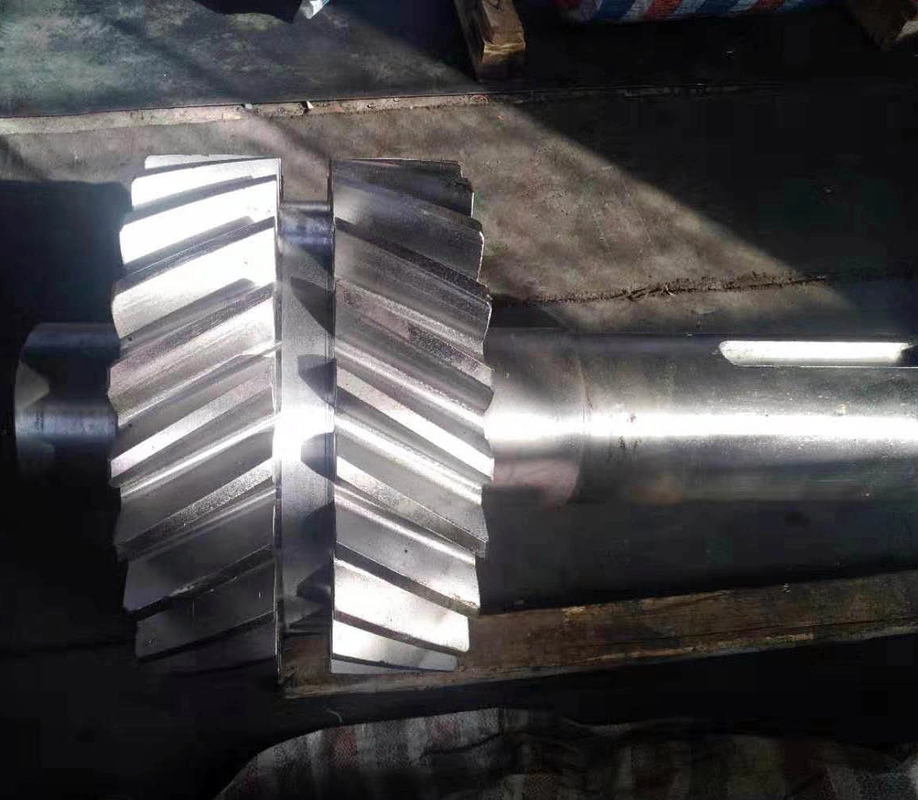

Kundengebundene Getriebe-Schmiedeeisen-doppelte schraubenartige Ritzelwelle
  • Kundengebundene Getriebe-Schmiedeeisen-doppelte schraubenartige Ritzelwelle
  • Kundengebundene Getriebe-Schmiedeeisen-doppelte schraubenartige Ritzelwelle
Kundengebundene Getriebe-Schmiedeeisen-doppelte schraubenartige Ritzelwelle

Kundengebundene Getriebe-Schmiedeeisen-doppelte schraubenartige Ritzelwelle

Herkunftsort China
Markenname YIZGEAR
Modellnummer GS20220822901
Produktdetails
Modul:
7
Type:
zweisprungiges Getriebe
Druckwinkel:
20°
Material:
40CrNiMo
Wärmebehandlung:
Karburierung
Gang-Breite:
52
Hervorheben:

Kundengebundene Getriebe

,

Schmiedeeisen-doppelte schraubenartige Ritzelwelle

,

Getriebe-doppelte schraubenartige Ritzelwelle

Zahlungs- und Versandbedingungen
Min Bestellmenge
PC 2
Preis
$250/ Piece
Verpackung Informationen
Sperrholz-Kiste
Lieferzeit
62 Tage
Zahlungsbedingungen
T/T, L/C
Versorgungsmaterial-Fähigkeit
500 Sätze/Monat
Produktbeschreibung
Kundenspezifische Getriebe-Zahnräder Schmiedestahl Doppel-Schrägverzahnungswelle
Produktspezifikationen
Attribut Wert
Modul 7
Typ Doppel-Schrägverzahnung
Druckwinkel 20°
Material 40CrNiMo
Wärmebehandlung Aufkohlen
Zahnradbreite 52
Produktübersicht
Die Doppel-Schrägverzahnungswelle ist eine Präzisions-Getriebekomponente, die die Vorteile von Doppel-Schrägverzahnungen mit Wellenfunktionalität kombiniert. Entwickelt für industrielle Hochlastanwendungen, liefert sie überlegene Leistung in anspruchsvollen Getriebesystemen.
Funktionsweise
Die Zahnradwelle überträgt Bewegung und Kraft durch das Ineinandergreifen der Zahnoberflächen. In Kombination mit einem anderen Zahnrad greifen die linken und rechten schrägen Zähne gleichzeitig ineinander und übertragen das Drehmoment, während Axialkräfte aufgehoben werden. Dieses einzigartige Design macht zusätzliche Axiallager überflüssig.
Hauptmerkmale
  • Axialkraftbeseitigung: Doppelhelix-Struktur neutralisiert Axialschub, reduziert die Lagerbelastung und verlängert die Lebensdauer des Systems
  • Erhöhte Tragfähigkeit: 30 % höhere Drehmomentübertragung als Stirnräder mit längeren, gleichmäßig verteilten Kontaktlinien
  • Überlegene Stabilität: Das allmähliche Ineinandergreifen reduziert Stöße und Vibrationen für einen ruhigeren, gleichmäßigeren Betrieb
  • Platzsparendes Design: Die integrierte Zahnrad-Wellen-Konstruktion verbessert die Steifigkeit und minimiert gleichzeitig den Platzbedarf
Anwendungen
  • Schwere Maschinen und Industrieanlagen
  • Stromerzeugungssysteme
  • Präzisionswerkzeugmaschinen
  • Marine- und Luft- und Raumfahrtanwendungen
Fertigungsspezifikationen
Merkmal Spezifikation
Kundenspezifisch Verfügbar
Material 40CrNiMo
Zahnradherstellung Zahnradfräsen
Zahnradschleifen Enthalten
Modul (M) 7
Druckwinkel (α) 20°
Schrägungswinkel (β) 18°
Zahnradgenauigkeitsgrad ISO 8-9 Grad/AGMA 11 Grad
Wärmebehandlung Enthalten
Oberflächenhärte Enthalten
Stahlsortenvergleich
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 18XГT SMK22
20Cr2Ni4 20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
Kundengebundene Getriebe-Schmiedeeisen-doppelte schraubenartige Ritzelwelle 0
