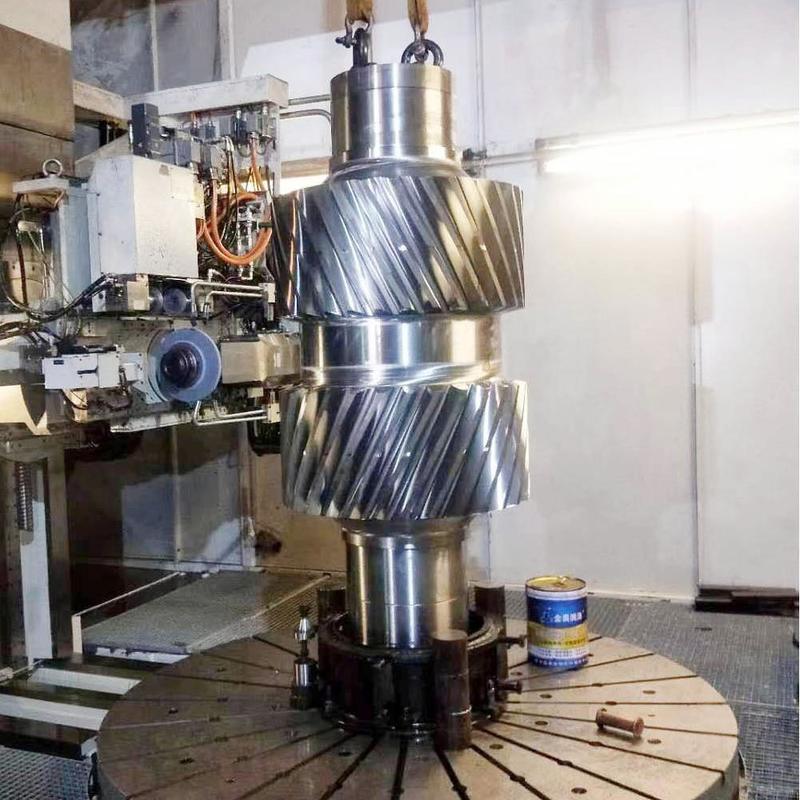

angepasste 28 Modul Doppelhelical Getriebewelle
  • angepasste 28 Modul Doppelhelical Getriebewelle
  • angepasste 28 Modul Doppelhelical Getriebewelle
angepasste 28 Modul Doppelhelical Getriebewelle

angepasste 28 Modul Doppelhelical Getriebewelle

Herkunftsort China
Markenname YIZGEAR
Modellnummer DB220804004
Produktdetails
Modul:
28
Zahnradprofil:
Doppelte helikale Ausrüstung
Härte:
260-300 Hb
Herstellungsprozess:
Ausrüstung Milling
Genauigkeitsnote:
ISO 6-7
Richtung:
Linke und rechte Hand
Hervorheben:

Fischgrätenmuster-doppelte schraubenartige Ritzelwelle

,

28 Modul-Fischgrätenmuster-Ritzelwelle

,

Schraubenartiger Gang des Fischgrätenmusters mit 28 Modulen

Zahlungs- und Versandbedingungen
Min Bestellmenge
1-teilig
Preis
$1000/ Piece
Verpackung Informationen
Sperrholz-Kiste
Lieferzeit
75 Tage
Zahlungsbedingungen
L/C, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit
100 Stücke/Monat
Produktbeschreibung

Kundenspezifische 28-Modul-Doppel-Schrägzahnradwelle für verschiedene industrielle Anwendungen

1) Beschreibung des Doppel-Schrägzahnrads

Das Doppel-Schrägzahnrad ist eine spezielle Art von Schrägzahnrad.

Die Zähne sind schräg zur Zahnradachse verdreht und haben sowohl linksgängige als auch rechtsgängige Schrägzähne.

2) Merkmale des Doppel-Schrägzahnrads

Die Doppel-Schrägform gleicht die inhärenten Schubkräfte aus.

Der Radsatz muss den gleichen Schrägungswinkel haben.

2) Anwendungen des Doppel-Schrägzahnrads

Schwerlastindustrie, die die Schubkräfte beseitigen muss. Getriebe

Produkte Doppel-Schrägzahnrad
Kundenspezifisch √
Profiltyp Zylinderrad
Herstellung Zahnradfräsen
Zahnradschleifen √
Modul (M) Kundenspezifisch
Zähnezahl (Z) 97
Eingriffswinkel (α) 20°
Schrägungswinkel (β) 13°
Zahnradgenauigkeitsgrad ISO 8-9 Grad
Wärmebehandlung Abschrecken & Anlassen
Oberflächenhärte 260-300HB


STAHLCODE-QUALITÄTEN VERGLEICH
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Produktionsausrüstung

angepasste 28 Modul Doppelhelical Getriebewelle 0angepasste 28 Modul Doppelhelical Getriebewelle 1angepasste 28 Modul Doppelhelical Getriebewelle 2

angepasste 28 Modul Doppelhelical Getriebewelle 3angepasste 28 Modul Doppelhelical Getriebewelle 4angepasste 28 Modul Doppelhelical Getriebewelle 5

Produktionsprozess

angepasste 28 Modul Doppelhelical Getriebewelle 6angepasste 28 Modul Doppelhelical Getriebewelle 7angepasste 28 Modul Doppelhelical Getriebewelle 8

                                         Schneiden                                                               Fräsen

angepasste 28 Modul Doppelhelical Getriebewelle 9angepasste 28 Modul Doppelhelical Getriebewelle 10angepasste 28 Modul Doppelhelical Getriebewelle 11

         Wärmebehandlung                             Schleifen                                   Inspektion
