| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | DB22072201 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $1000/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 75 Tage |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 100 Stücke/Monat |
| Material: | 18CrNiMo7/ 17CrNiMo6 | Typ des Getriebeprofils: | Doppelter schraubenartiger Gang |
|---|---|---|---|
| Wärmebehandlung: | Karburierung | Härte: | 58-62 HRC |
| Herstellungsprozess: | Zähne schleifen | Qualitäts-Grad: | ISO-Klasse 6-7 |
| Hervorheben: | Stirnradgetriebe des Doppelt-17CrNiMo6,Gang-reibende Getriebe,4 Modul-doppeltes Stirnradgetriebe |
||
4 Modul 17CrNiMo6 Zahnradschleifen Doppel-Schrägverzahnung für Getriebe
1) Beschreibung der Doppel-Schrägverzahnung
Ein Zahnrad mit sowohl links- als auch rechtsgängigen Schrägzähnen, genannt Doppel-Schrägverzahnung.
2) Eigenschaften der Doppel-Schrägverzahnung
Die Doppel-Schrägverzahnung gleicht die inhärenten Axialkräfte aus.
3) Wärmebehandlung der Doppel-Schrägverzahnung
Das Härten und Anlassen wird häufig für Doppel-Schrägverzahnungen verwendet.
Das Einsatzhärten kann auch für Doppel-Schrägverzahnungen in Betracht gezogen werden, wenn das Zahnrad-Profil geschliffen werden muss.
| Produkte | Doppel-Schrägverzahnung |
| Sonderanfertigung | √ |
| Zahnradprofiltyp | Zylinderrad |
| Fertigung | Zahnradschleifen |
| Zahnschleifen | √ |
| Modul (M) | 4 |
| Zähnezahl (Z) | 43&77 |
| Eingriffswinkel (α) | 20° |
| Schrägungswinkel | 31° |
| Zahnradgenauigkeitsgrad | ISO 6-7 Grad |
| Wärmebehandlung | Einsatzhärten |
| Oberflächenhärte | 58-62 HRC |
| STAHLCODE-VERGLEICH | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
|

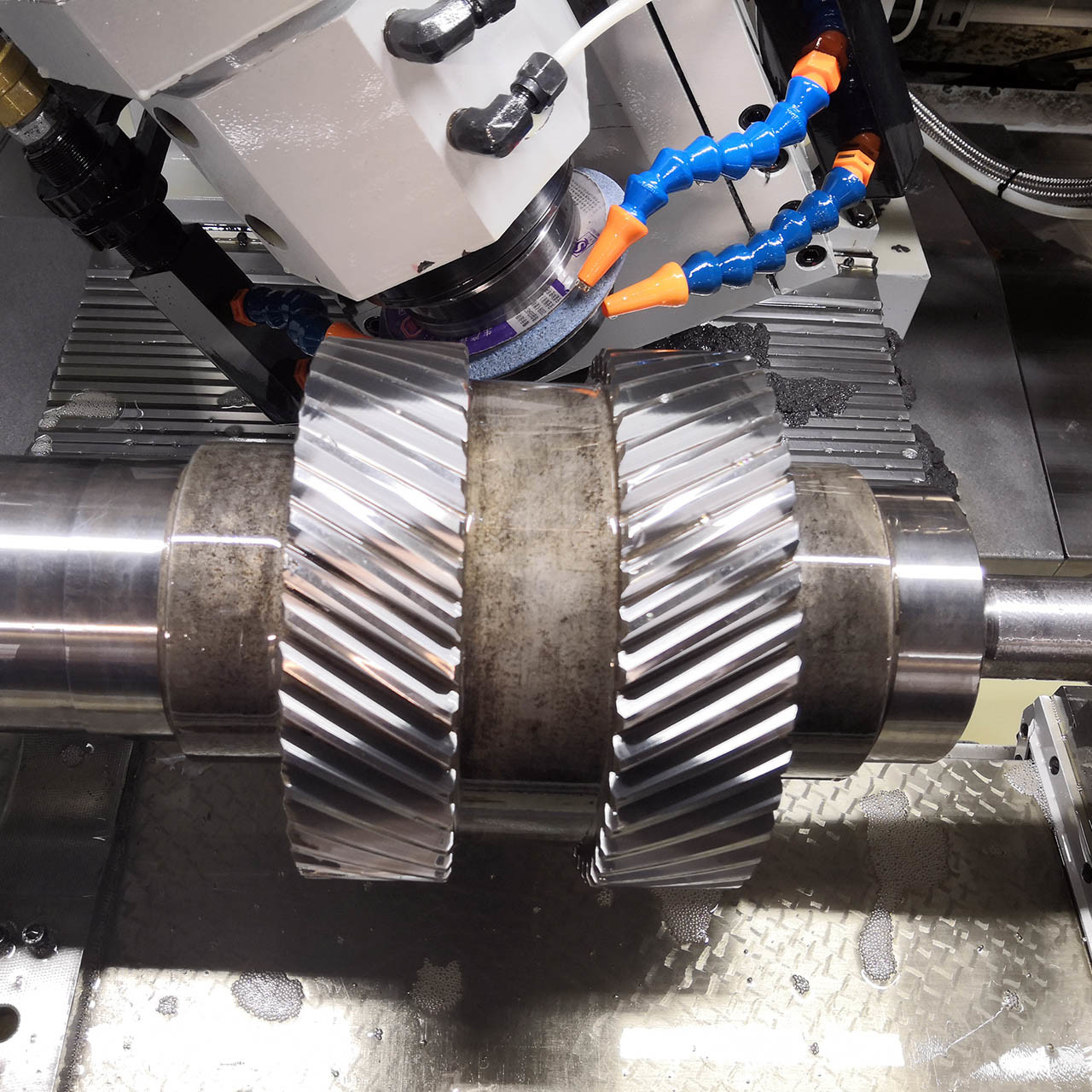

Schneiden Fräsen
Wärmebehandlung Schleifen Prüfung
