| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | IG22072402 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $300.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 55 Tage |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 500 Stücke/Monat |
| Material: | Forgen von Stahl | Wärmebehandlung: | Löschen u. Mildern |
|---|---|---|---|
| Härte: | 230-260 HB | Qualitätsgrad: | Grad ISO 8-9 |
| Profil-Art: | Interner Gang | Modul: | 0.5-25 Modul |
| Hervorheben: | Schmiedeeisen-Ringgang,Innerlich gezahnter Ringgang,Ring-interner Keil-Gang |
||

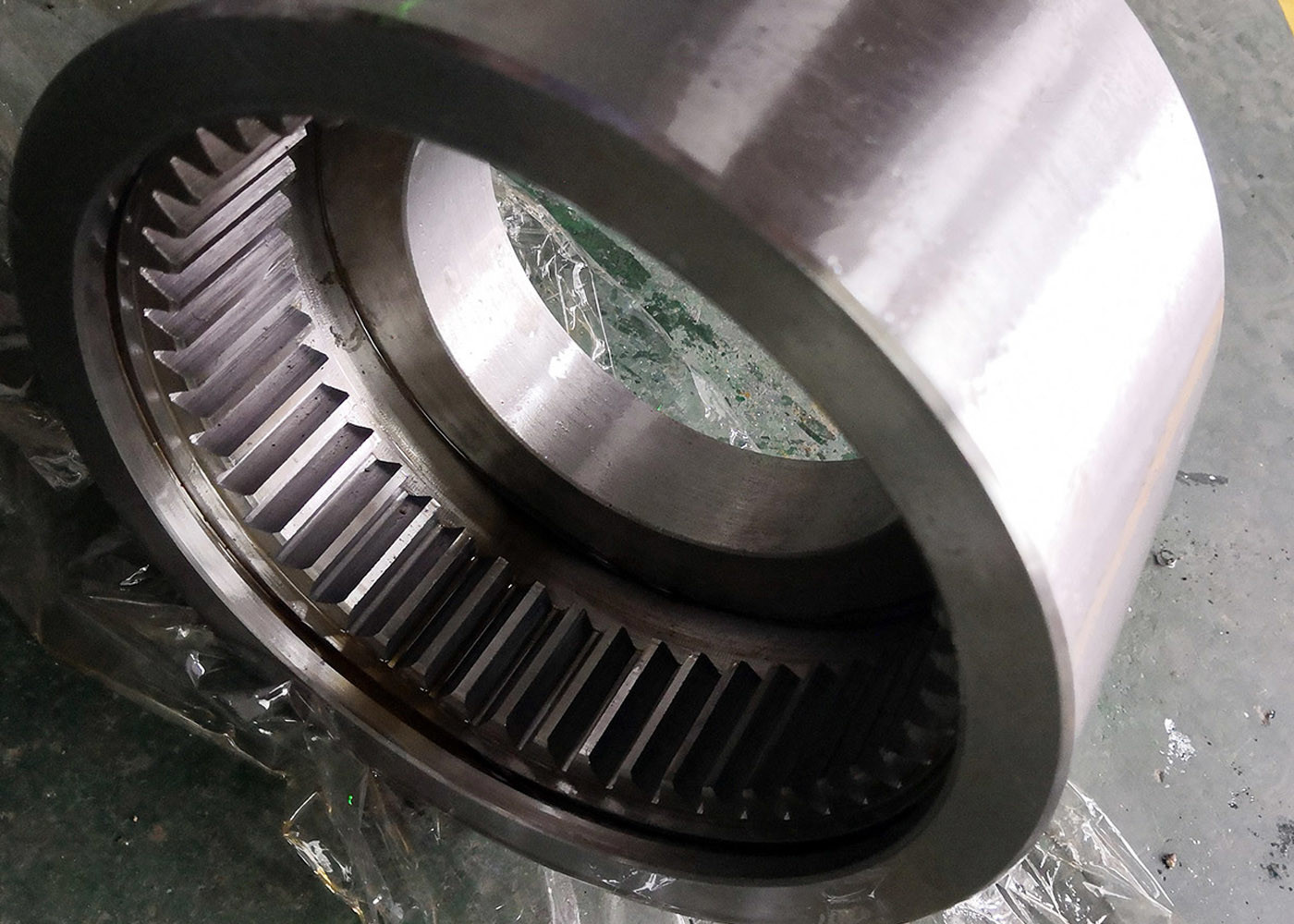

Auftragsfertigung Innertändige Ringe - Innere Spur-Räder
1) Beschreibung der inneren Ausrüstung
Innenrad/Ringrad mit Zähnen auf der Innenfläche des Randes.
Das innere Getriebe ist mit dem äußeren Getriebe vermischt.
2) Eigenschaften der inneren Ausrüstung
a) Bei der Vermischung zweier Außengräber erfolgt die Drehung in entgegengesetzte Richtungen.
Wenn ein inneres Getriebe mit einem äußeren Getriebe vermischt wird, erfolgt die Drehung in die gleiche Richtung.
b) Die inneren Getriebe werden durch kleine äußere Getriebe angetrieben.
c) Ermöglicht eine kompakte Konstruktion des Maschinensystems.
| Produkte | Innere Ausrüstung |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung von Zahnrädern | Ausrüstung |
| Zähne schleifen | Wenn nötig |
| Modul (M) | 0.5 bis 25 |
| Anzahl der Zähne (Z) | Gewohnheit |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 0 |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Auslöschen und Tempering |
| Härte | 230 bis 260 HB |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
