| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | HG22080201 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $150/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 50 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, D/P |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke/Monat |
| Material: | 40CrNiMoA | Wärmebehandlung: | Karburierung |
|---|---|---|---|
| Herstellungsprozess: | Zähne schleifen | Spitzendurchmesser: | 1200 mm |
| Profil-Art: | Schraubenartiger Gang | Innerer Durchmesser: | 850 mm |
| Hervorheben: | Kundenspezifischer Gang,der einzelnen schraubenartigen Gang reibt,Gang-Reduzierer verließen Hand schraubenartigen Gang |
||

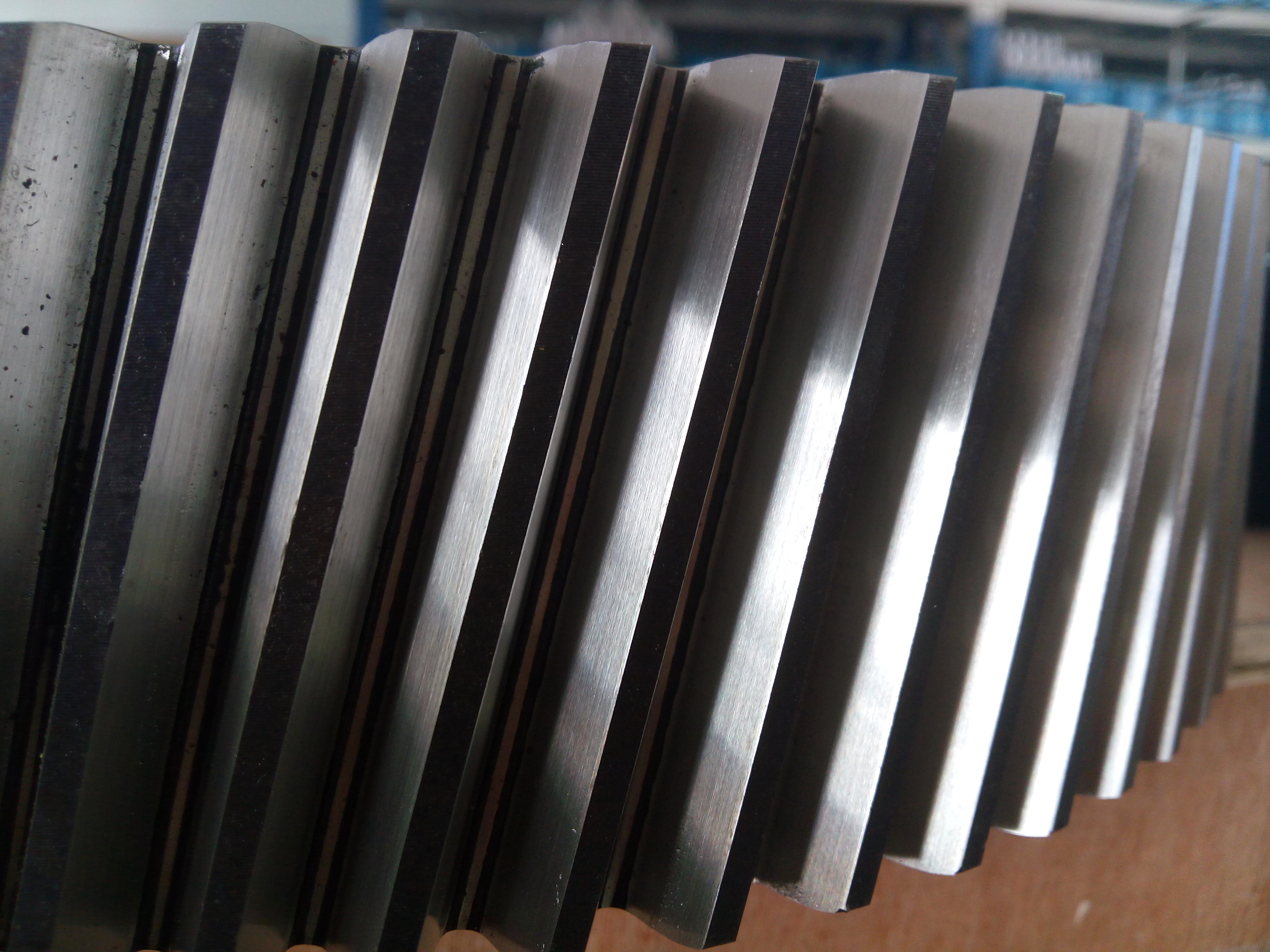

Speziell hergestellte Getriebe zum Schleifen von linksgerichteten Helcial-Gängen für Getriebe-Reduktoren
1) Beschreibung des Schraubengerätes
Helcial Gear ist ein zylindrisches Zahnrad mit helicoiden Zähnen.
Ausrüstung und Arbeit mit weniger Lärm.
Die Zähne sind schräg zur Getriebeachse gedreht.
2) Eigenschaften des Schraubengerätes
Helical Gear mit der durch die Helixform verursachten axialen Schubkraft
3) Qualität der Schraubengeräte
Die Helical Gear-Genauigkeit kann nach dem Schleifen der Zahnräder ISO 5-6 Grade erreichen.
4) Anwendungen von Helical Gear
Komponenten für Getriebe, Fahrzeuge, Geschwindigkeitsreduktoren
| Produkte | Helical Gear |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung | Zugschleifen und Zugschleifen |
| Zähneknirschen | √ |
| Modul (M) | Gewohnheit |
| Anzahl der Zähne (Z) | Gewohnheit |
| Druckwinkel (α) | 20° |
| Bleiwinkel | Gewohnheit |
| Genauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
