| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | DB220804004 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $1000/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 75 Tage |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 100 Stücke/Monat |
| Module: | 28 | Gear Profile: | Double Helical Gear |
|---|---|---|---|
| Härte: | 260 bis 300 HB | Manufacturing Process: | Gear Milling |
| Accuracy Grade: | ISO 6-7 | Ausrichtung: | Linke und rechte Hand |
| Hervorheben: | Fischgrätenmuster-doppelte schraubenartige Ritzelwelle,28 Modul-Fischgrätenmuster-Ritzelwelle,Schraubenartiger Gang des Fischgrätenmusters mit 28 Modulen |
||

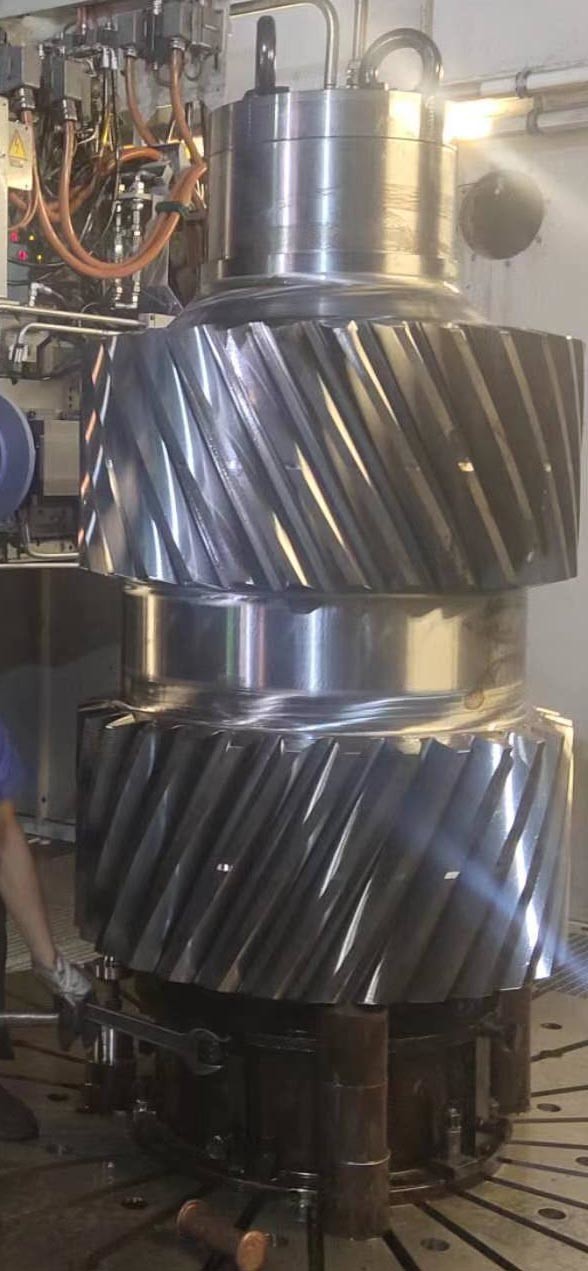

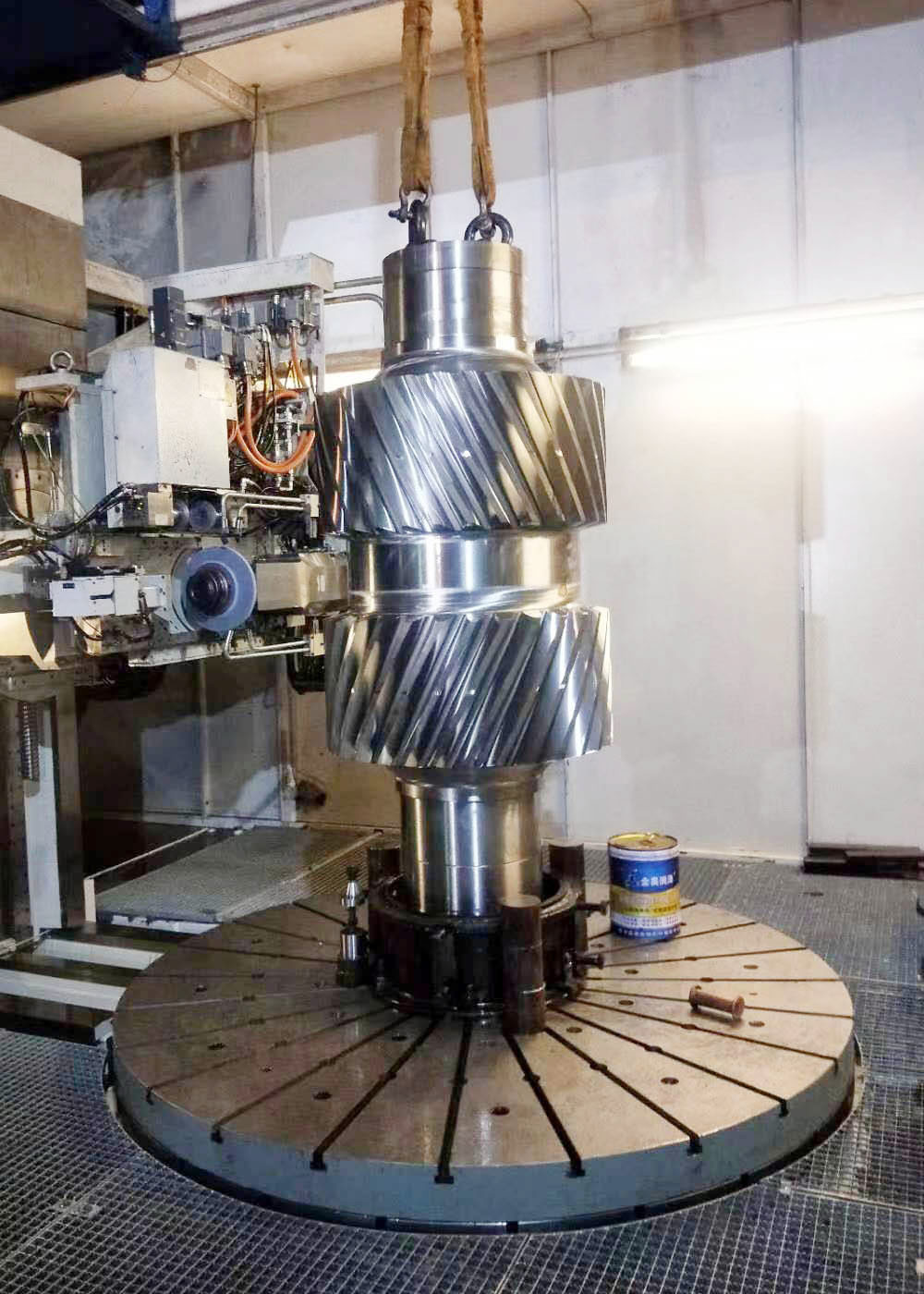

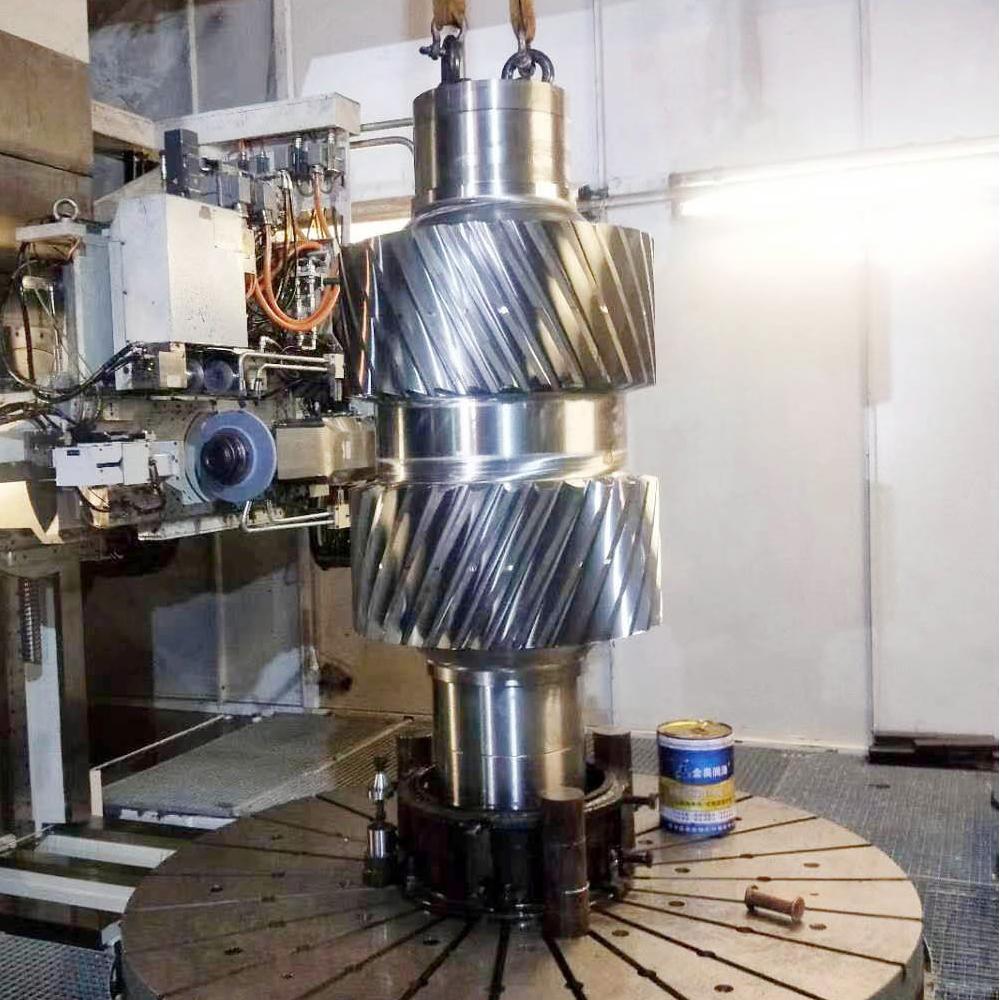

28 Modulgetriebeschleifen Doppelspirale Getriebewelle
1) Beschreibung des doppelhelialen Getriebes
Doppelrotation ist eine spezielle Art von Rotation.
Die Zähne sind schräg nach der Getriebeachse gedreht und haben sowohl links als auch rechts spiralförmige Zähne.
2) Eigenschaften des doppelgeschraubten Getriebes
Die doppelhelical Form balanciert die inhärente Schubsfrost.
Die Getriebe müssen denselben Helixwinkel haben.
2) Anwendungen von Doppel-Schraubengeräten
Schwerlastindustrie müssen die Schubfrost entfernen.
| Produkte | Doppelhelical Getriebe |
| Maßgeschneidert | √ |
| Profilart | Zylindrische Ausrüstung |
| Herstellung | Ausrüstungsfräsen |
| Zähne schleifen | √ |
| Modul (M) | Maßgeschneidert |
| Anzahl der Zähne (Z) | 97 |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 13° |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Auslöschen und Temperen |
| Oberflächenhärte | 260 bis 300 HB |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
