| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | DB220804005 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $700/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 75 Tage |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 100 Stücke/Monat |
| Profiltyp: | Doppelter schraubenartiger Gang | Breite: | 80 mm |
|---|---|---|---|
| Herstellungsprozess: | Gang-Wälzen | Zahn-Zahl: | 35T |
| Qualitäts-Grad: | ISO 8-9 | Schlüsselanlage: | 120 mm |
| Hervorheben: | Doppelt-Stirnradgetriebe ZG 42CrMo,Doppeltes schraubenartiges Gang-Rad 35T,Gang 35T |
||

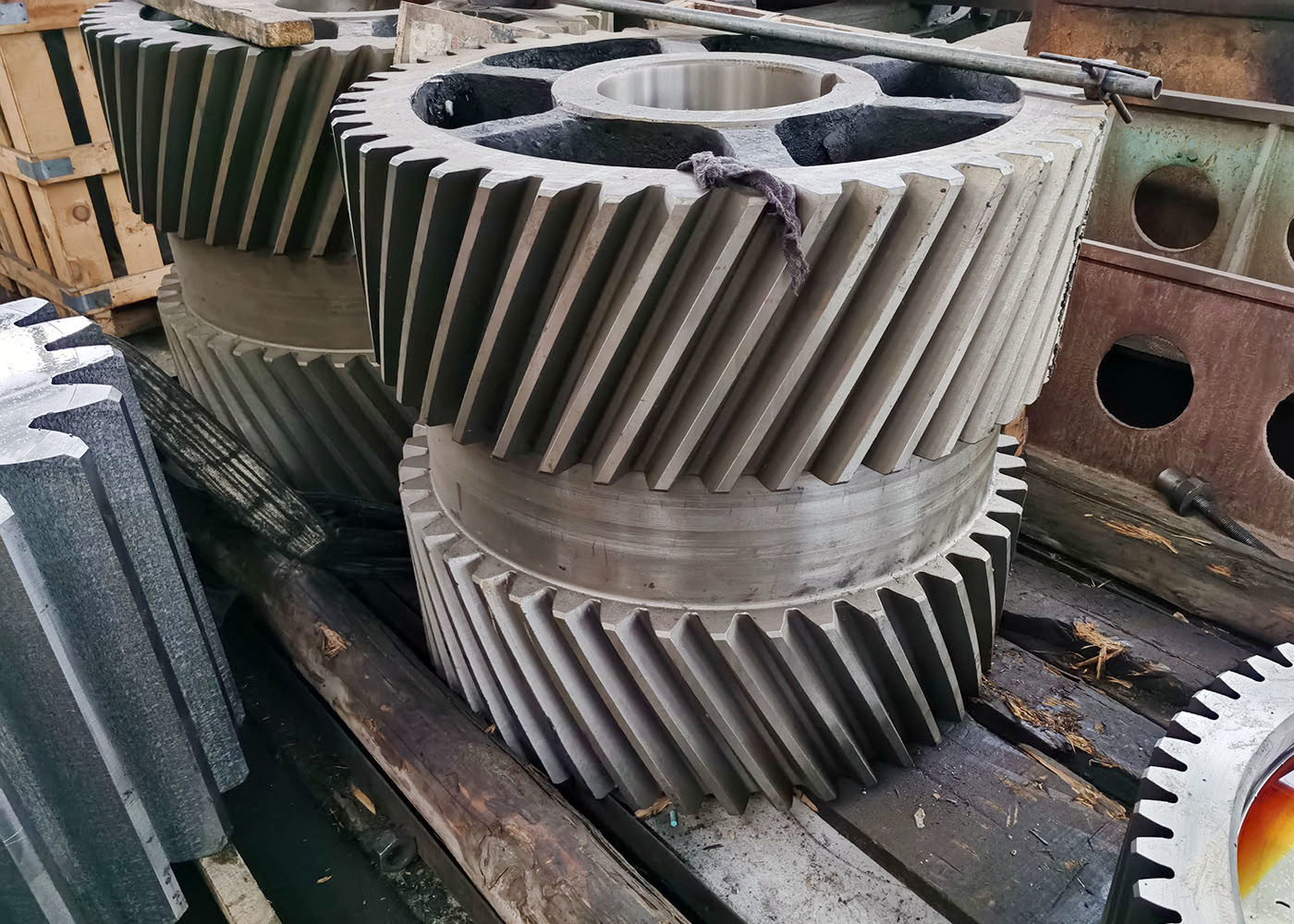

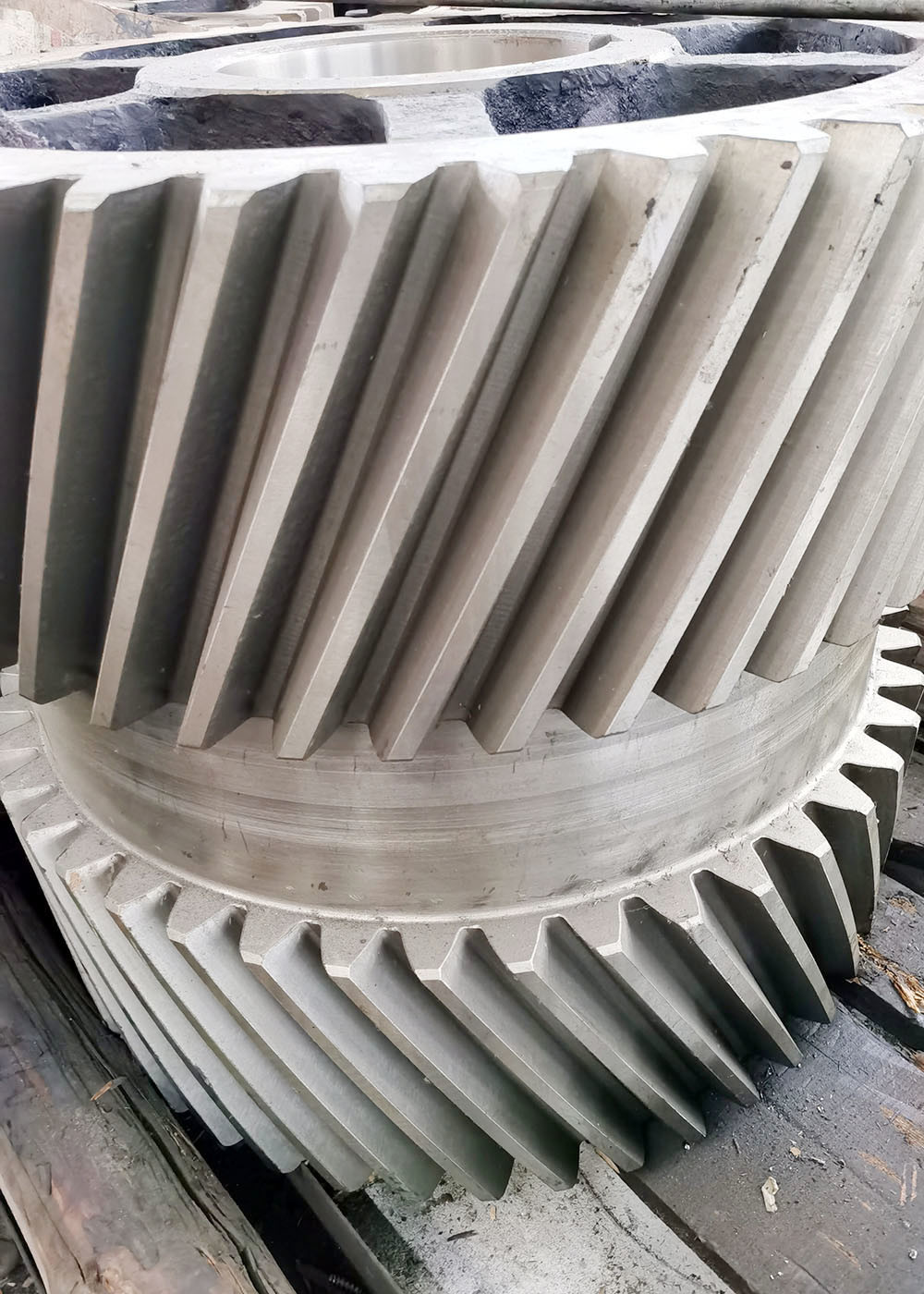

Stahlguss ZG 42CrMo Doppel-Schrägverzahnung-Zahnrad
1) Beschreibung der Doppel-Schrägverzahnung
Die Doppel-Schrägverzahnung besteht aus zwei identischen Zahnrädern, die auf derselben Achse verbunden sind und Zähne in entgegengesetzter Richtung haben
(eines hat ein linksgängiges Gewinde und das andere ein rechtsgängiges Gewinde).
2) Merkmale der Doppel-Schrägverzahnung
a) Die resultierende Schubkraft, die in der Doppel-Schrägverzahnung entsteht, ist Null.
b) Die Doppel-Schrägverzahnung kann größere Leistungen übertragen.
c) Ein hoher Schrägungswinkel kann vorteilhaft in der Doppel-Schrägverzahnung verwendet werden.
d) Die Doppel-Schrägverzahnung kann einen höheren Wirkungsgrad bieten.
| Produkte | Doppel-Schrägverzahnung |
| Sonderanfertigung | √ |
| Zahnprofiltyp | Zylinderrad |
| Herstellung | Wälzfräsen |
| Zahnschleifen | √ |
| Modul (M) | Sonderanfertigung |
| Zähnezahl (Z) | 35 |
| Eingriffswinkel (α) | 20° |
| Schrägungswinkel | 22° |
| Zahnradgenauigkeitsgrad | ISO 8-9 Grad |
| Wärmebehandlung | Abschrecken & Anlassen |
| Oberflächenhärte | 260-300HB |
| STAHLCODE-QUALITÄTEN VERGLEICH | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Schneiden Fräsen
Wärmebehandlung Schleifen Inspektion
