| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | IG220804003 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $200.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 55 Tage |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 500 Stücke/Monat |
| DP: | 1.5 | Zahn-Zahl: | 144 |
|---|---|---|---|
| Härte: | 230-260 HB | Qualitätsgrad: | Grad ISO 8-9 |
| Gewicht: | 620 KILOGRAMM | Material: | 40CrNiMo |
| Hervorheben: | interner Ring des Stirnrad-40CrNiMo,Stirnrad-Ring 1,5 DP |
||

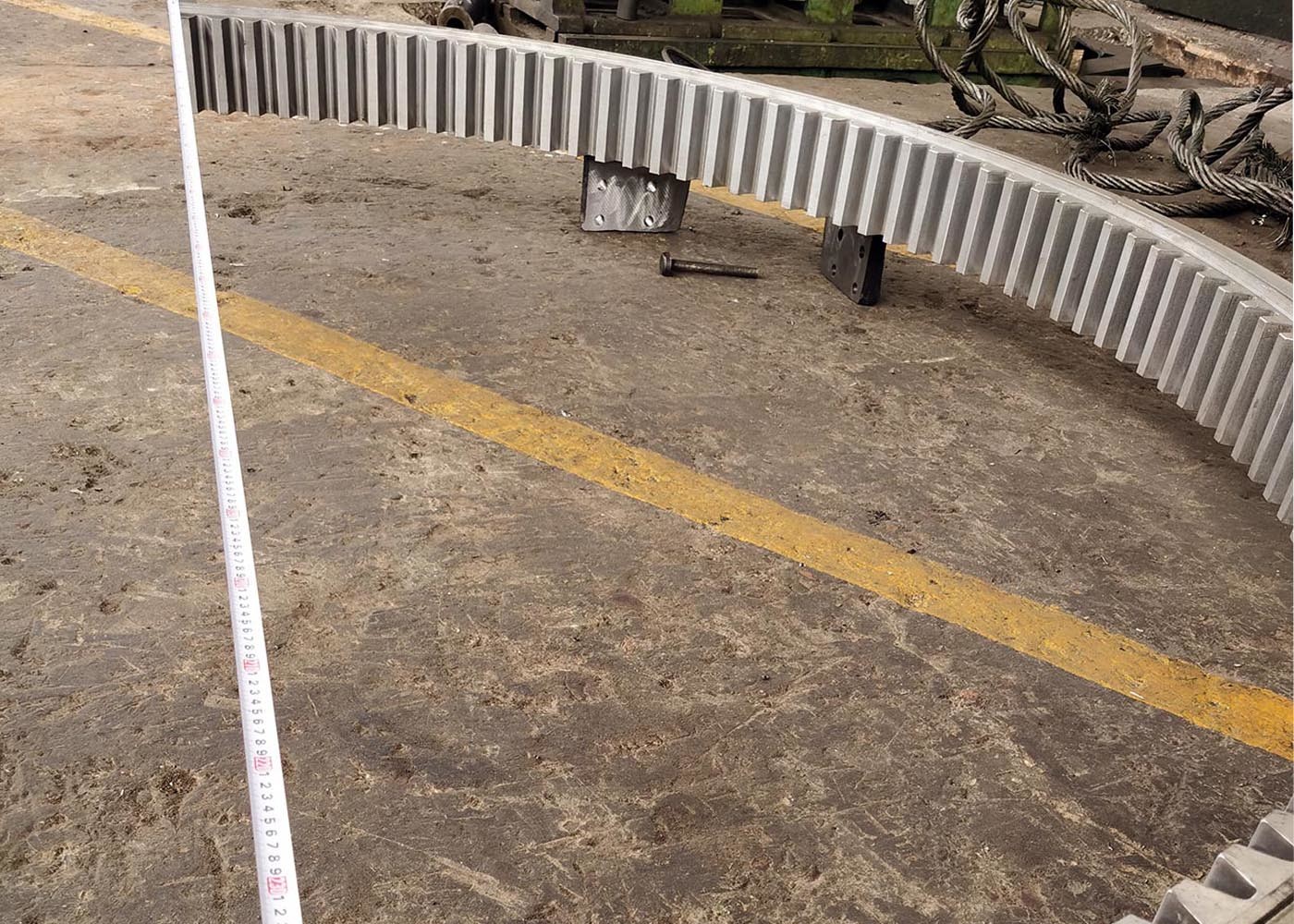

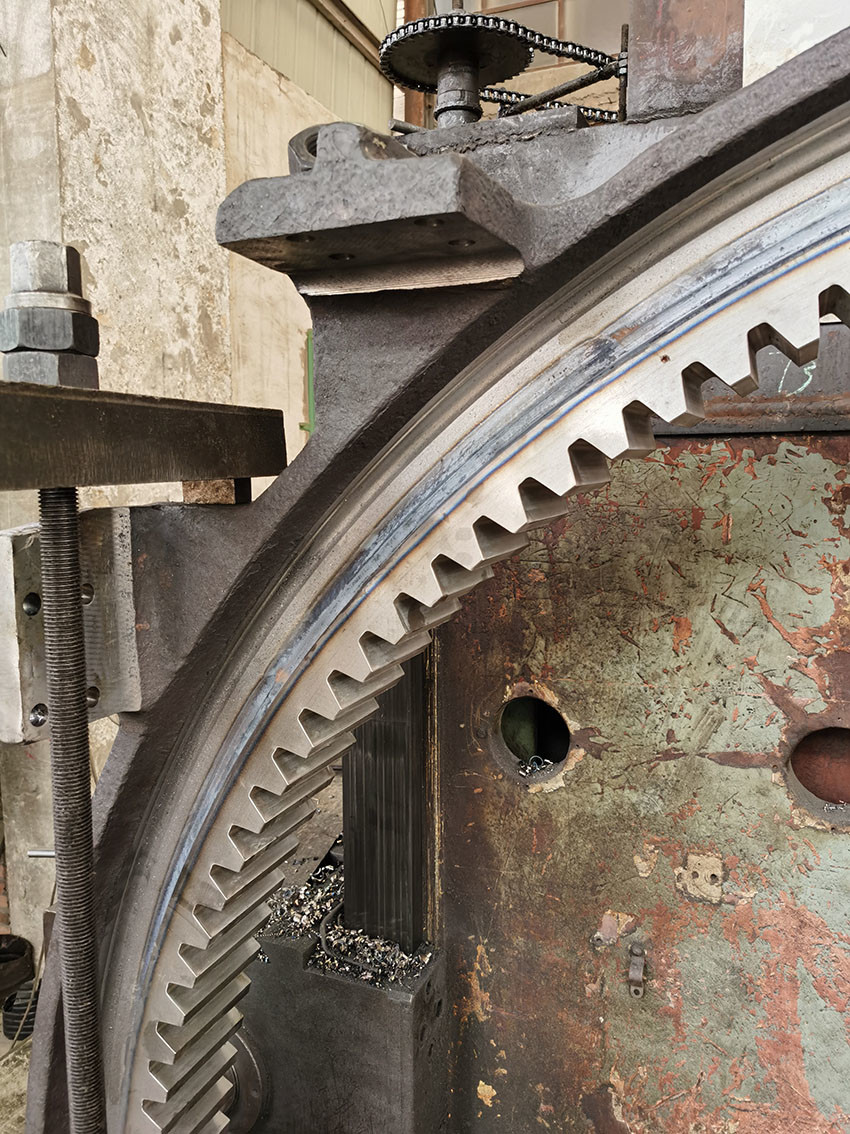

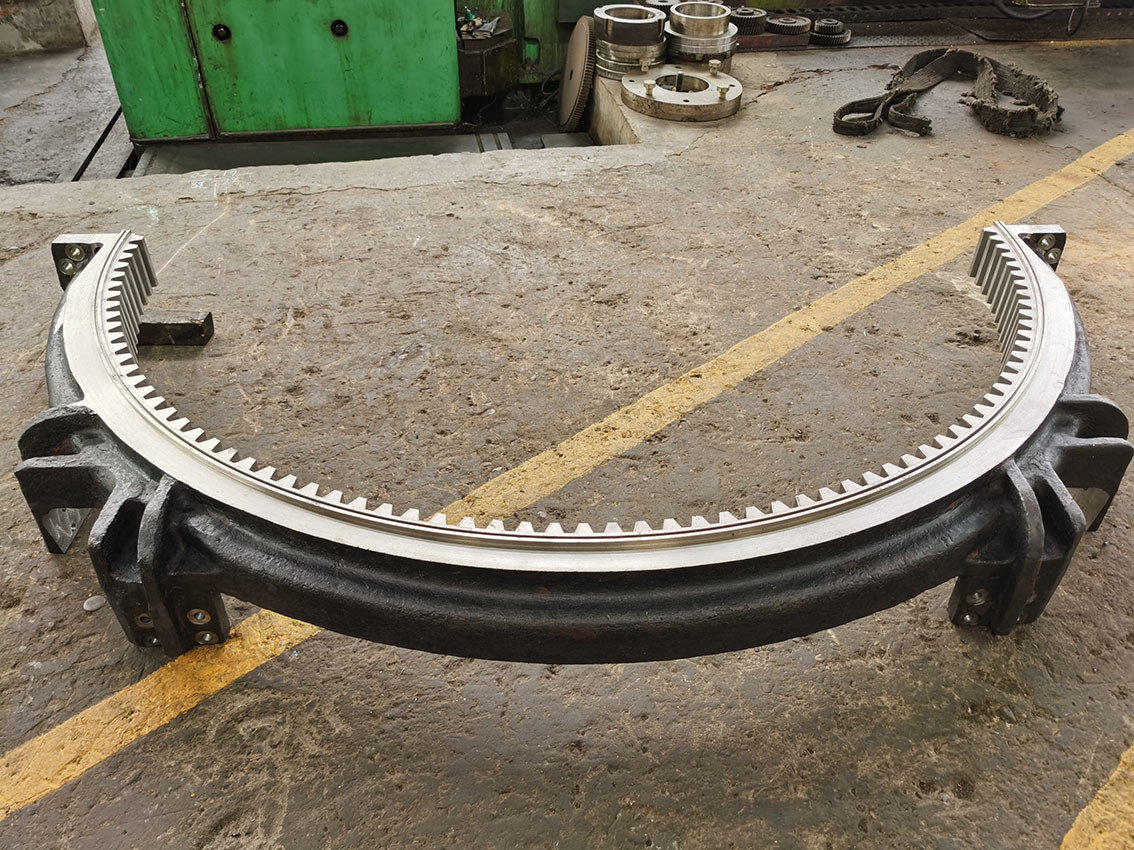

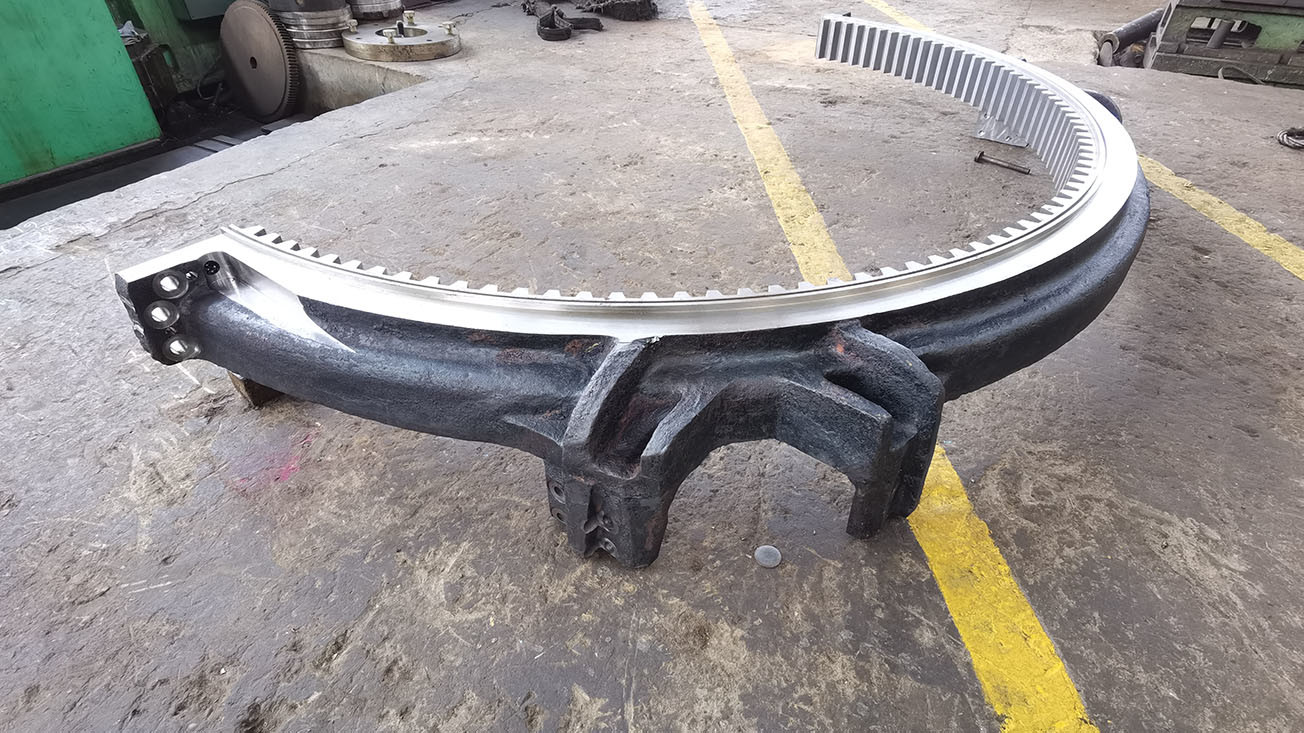

angepasste innere Ausrüstung für Planetenreduktor-Ringrad
1) Beschreibung der inneren Ausrüstung
Innere Zahnräder sind Zahnräder, die im inneren Durchmesser eines Zylinders erzeugt werden, während äußere Zahnräder
die im Außendurchmesser des Bauteils erzeugten Zahnräder.
Es gibt zwei Arten von internen Ausrüstung zur Verfügung
a) Innere Ausrüstung
b) Innere Schraubzüge
2) Anwendungen der inneren Ausrüstung
Innerliche Zahnräder werden meist in planetaren Getriebeanwendungen verwendet.
3)Eigenschaften der inneren Ausrüstung
Vorteile des Einsatzes eines planetarischen Getriebes sind geringe Vibrationen, hohe Geschwindigkeitsreduktionsrate,
und die geringen Kosten für die gesamte Zuggestaltung.
| Produkte | Innere Ausrüstung |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung von Zahnrädern | Ausrüstung |
| Zähne schleifen | Wenn nötig |
| Modul (M) | Gewohnheit |
| Anzahl der Zähne (Z) | Gewohnheit |
| Druckwinkel (α) | Gewohnheit |
| Helixwinkel (β) | Gewohnheit |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Auslöschen und Tempering/ Induktionshärten |
| Härte | 230 bis 260 HB |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
