| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | IG220805002 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $500.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 55 Tage |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 500 Stücke/Monat |
| Material: | 42CrMo | Außendurchmesser: | 2500 |
|---|---|---|---|
| Breite: | 35 mm | Genauigkeitsgrad: | Grad ISO 8-9 |
| Profil-Art: | Interner Gang | DP: | 6.35 |
| Hervorheben: | Interner Zahngang mit 4 Modulen,Ringförmige Gänge für Herumdrehenlager,4 Modul-ringförmige Gänge |
||

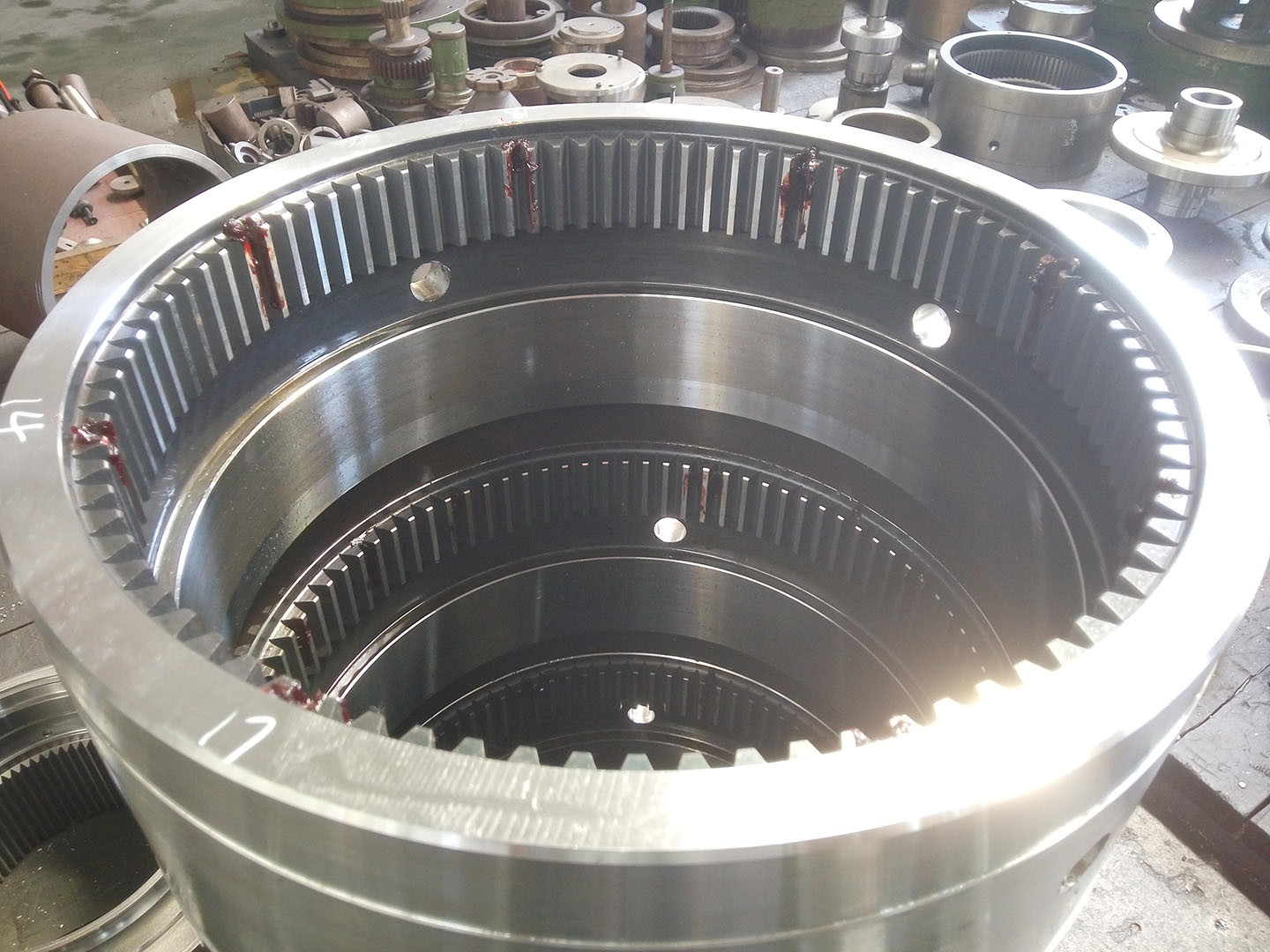

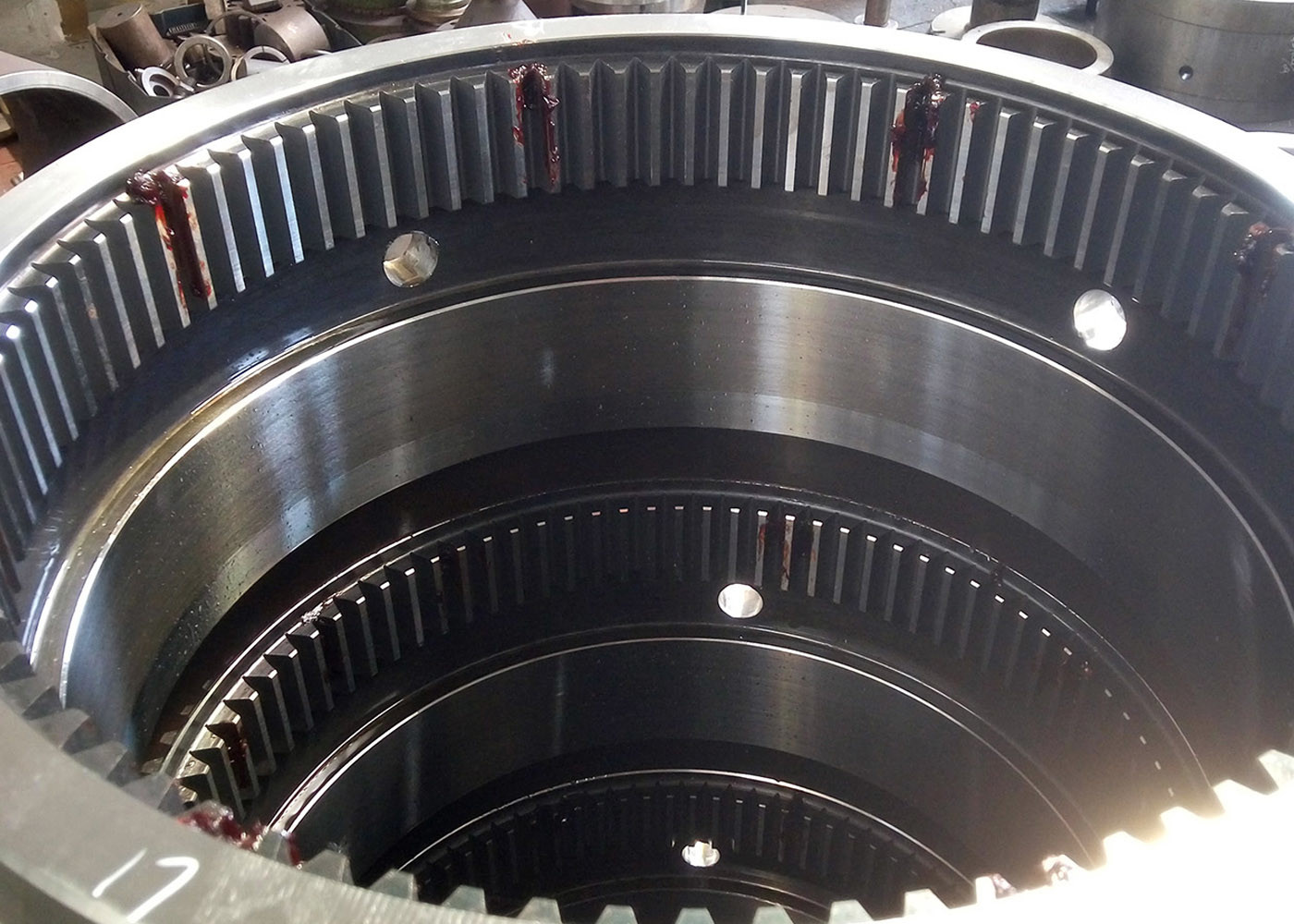

Auf Wunsch gefertigte 4 Modul-Innenringgetriebe für Schwenklager
1) Eigenschaften der Ringe
für die Leistungsübertragung mit großem Verhältnisrückgang geeignet,
Ermöglichen Sie eine kompakte Konstruktion, um die Maschinengröße zu sparen
2) Anwendungen der inneren Ausrüstung
Planetenübertragungsnetz
3) Beschreibung des Ringgeräts
Ein inneres Getriebe, das an der Innenfläche seiner Felge Zahnräder hat.
| Produkte | Innere Ausrüstung |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung von Zahnrädern | Ausrüstung |
| Zähne schleifen | Wenn nötig |
| Modul (M) | 0.5 bis 25 |
| Anzahl der Zähne (Z) | Gewohnheit |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 0 |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Auslöschen und Tempering |
| Härte | 230 bis 260 HB |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
