| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | HG220806002 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $80/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 50 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, D/P |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke/Monat |
| Zahn-Zahl: | 68 | Helixwinkel: | 20° |
|---|---|---|---|
| Druckwinkel: | 20° | Gesamthöhe: | 85 mm |
| Härte: | 58-62 HRC | Material: | AISI 4140 |
| Hervorheben: | Stirnradgetriebe des Zahntrieb-42CrMo,Schraubenartiger Gang Zahntriebs AISI 4140,Modul des Schneckengang-7 |
||

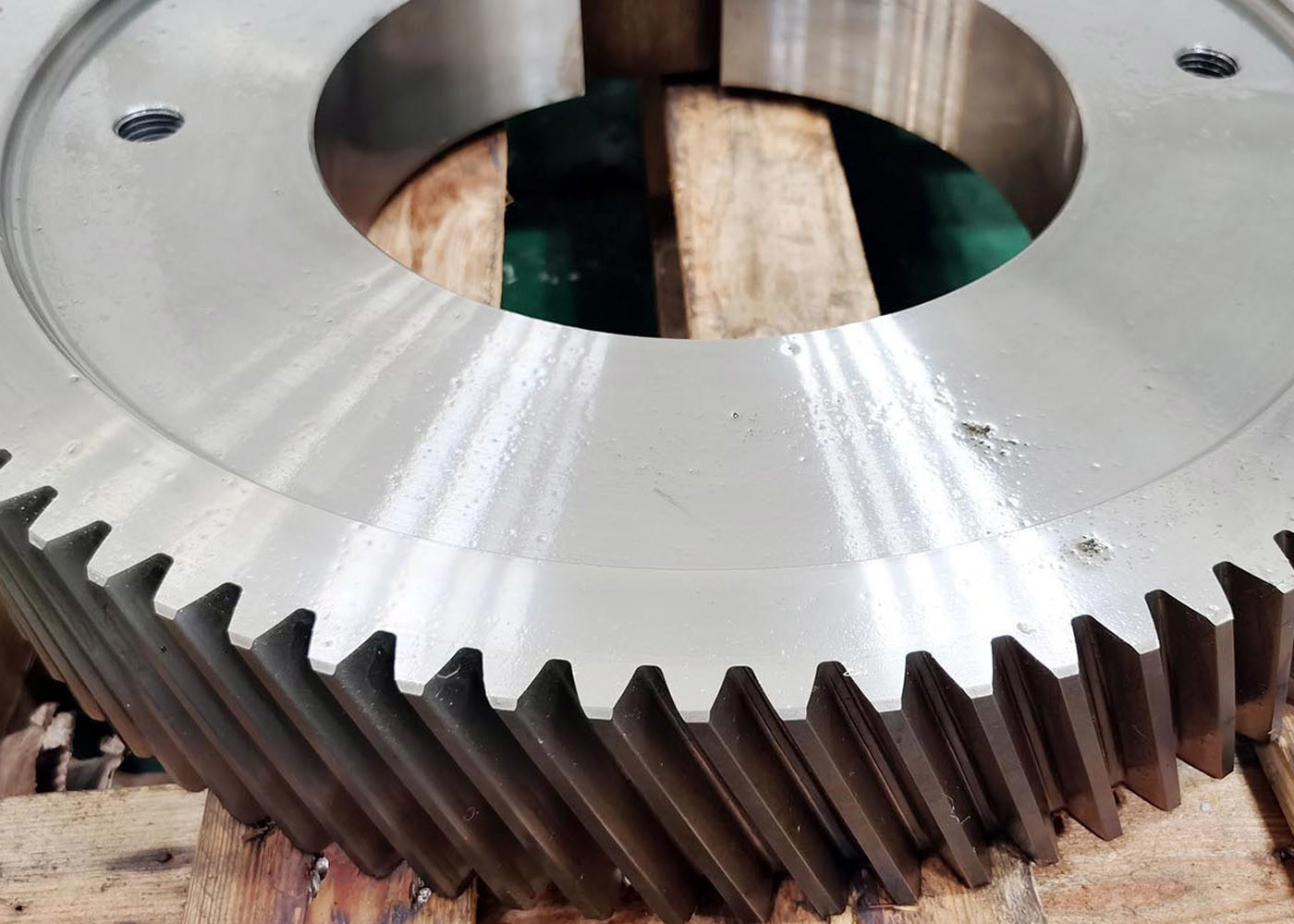

AISI 4140 42CrMo Stahl 7 Modul Helical Getriebe für industrielle Getriebe
1)Beschreibung des Schraubengerätes
Helical-Zahnräder werden durch Schneider gebildet, die einen Winkel erzeugen, der es mehreren Zähnen ermöglicht, sich gleichzeitig zu vernetzen.
2) Eigenschaften der Helical Gear
Als Schiebe-Kontakt der Maschenzähne, spiralförmige Ausrüstung mit mehr Tragfähigkeit und Stille
und eine reibungslose Bedienung.
3) Spezifikationen für die Montage von Helical Gear
a) Schlüsselmontage
b) Schraubeinrichtung
c) Hubverschlussschrauben
d) Aufspaltung
e) Einfache Bohrung
| Produkte | Schraubenräder |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung | Ausrüstungshobbing |
| Zähneknirschen | √ |
| Modul (M) | 7 |
| Anzahl der Zähne (Z) | 68 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 20° |
| Genauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
