| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | HG220806003 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $80/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 50 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, D/P |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke/Monat |
| Zahn-Zahl: | 76 | Druckwinkel: | 20° |
|---|---|---|---|
| Spitzendurchmesser: | 630 | Härte: | 50 HRC |
| Material: | 40XMA | Neigungs-Durchmesser: | 608mm |
| Hervorheben: | Schraubenartiger Zahn-Gang 40XMA,schraubenartige Getriebe 42CrMo,8 Modul-schraubenartiger Zahn-Gang |
||

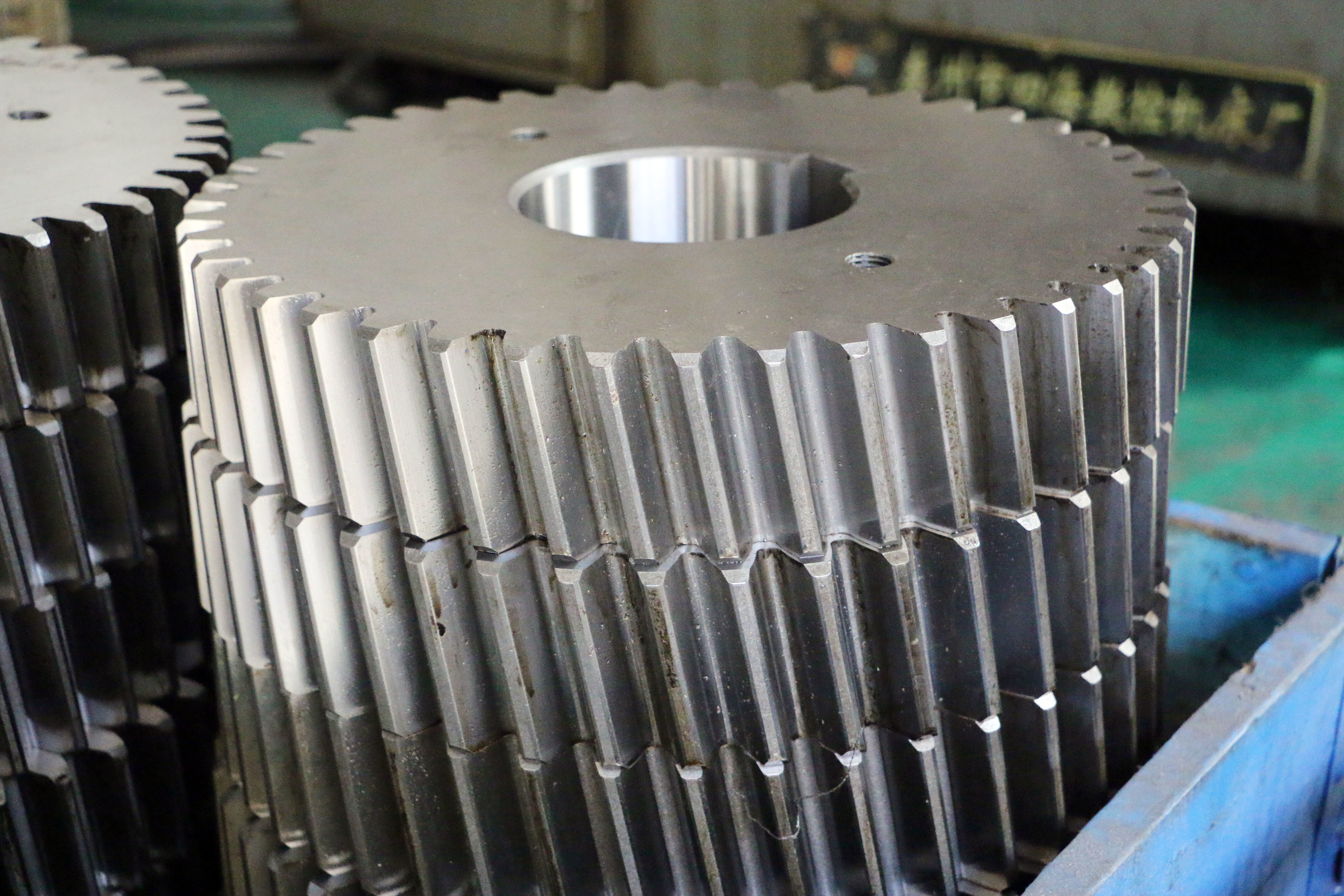

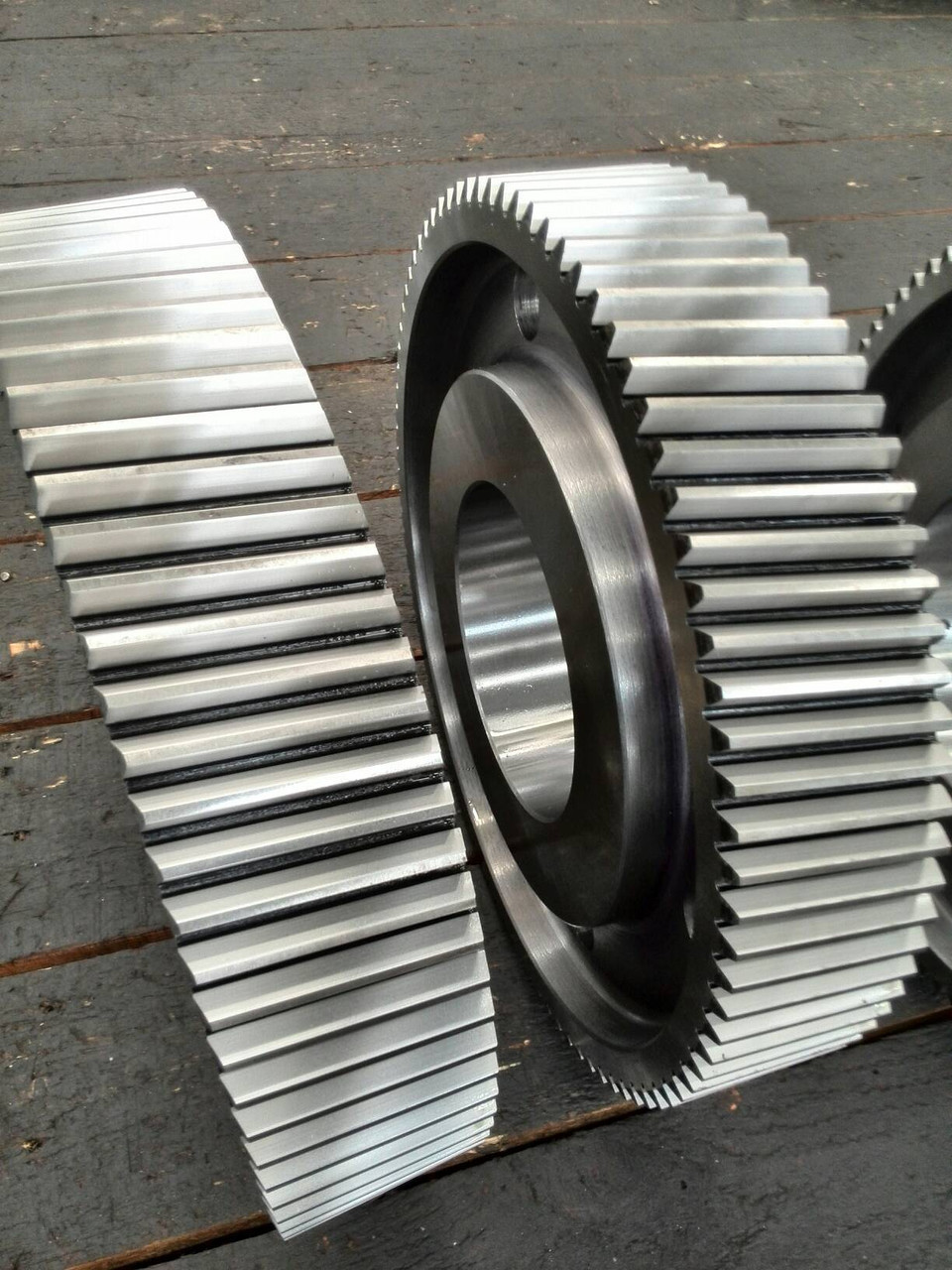

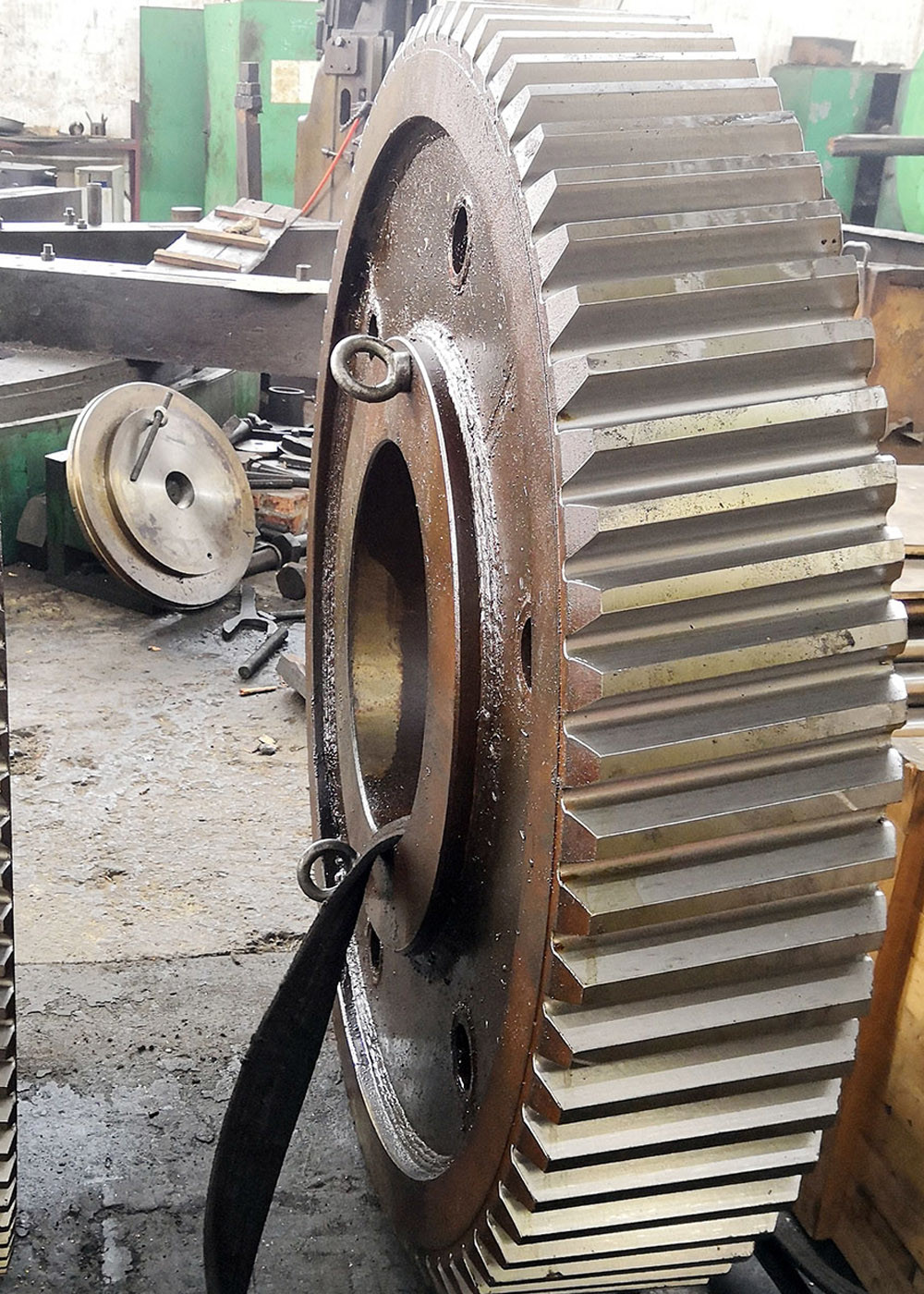

40XMA 42CrMo Stahl 8 Modul Helical Getriebe für industrielle Geschwindigkeitsreduktor
Eigenschaften der Helical Gear
Einer der deutlichsten Vorteile von Schraubzahnrädern gegenüber Spurenrädern ist der geringe Lärm, insbesondere bei mittleren bis hohen Geschwindigkeiten.
Bei spiralförmigen Zahnrädern sind mehrere Zähne immer in einem Netz, was weniger Belastung für jeden einzelnen Zahn bedeutet.
Dies führt zu einem reibungsloseren Übergang der Kräfte von einem Zahn zum nächsten, so dass Vibrationen, Stoßbelastungen,
und Verschleiß reduziert werden.
Aber der geneigte Winkel der Zähne verursacht auch einen rutschenden Kontakt zwischen den Zähnen, der axiale Kräfte und Wärme erzeugt,
Diese axialen Kräfte spielen eine wichtige Rolle bei der Lagerauswahl für Schraubenräder.
Ein weiterer Vorteil, den spiralförmige Zahnräder gegenüber Spurenrädern bieten, ist die Möglichkeit, mit beiden Parallelrädern verwendet zu werden.
oder nicht parallel verlaufende (gekreuzte) Wellen; spiralförmige Zahnräder mit parallelen Wellen benötigen denselben Helixwinkel,
Es ist jedoch nicht möglich, die Zähne der rechten Hand mit den Zähnen der linken Hand zu vergleichen.
| Produkte | Schraubenräder |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung | Ausrüstungshobbing |
| Zähneknirschen | √ |
| Modul (M) | 8 |
| Anzahl der Zähne (Z) | 76 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 22° |
| Genauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
