| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | HG220806004 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $80/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 50 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, D/P |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke/Monat |
| Zahn-Zahl: | 52 | Schraubenartiger Winkel: | 23° |
|---|---|---|---|
| Schwingung: | 21.991mm | Härte: | 52 HRC |
| Material: | SAE 4340 | Wärmebehandlung: | Induktion verhärtet |
| Hervorheben: | Einzelner schraubenartiger Gang SAE 4340,Schraubenartiger Stahlgang SAE 4340,Einzelner schraubenartiger Gang für Bergwerksausrüstung |
||

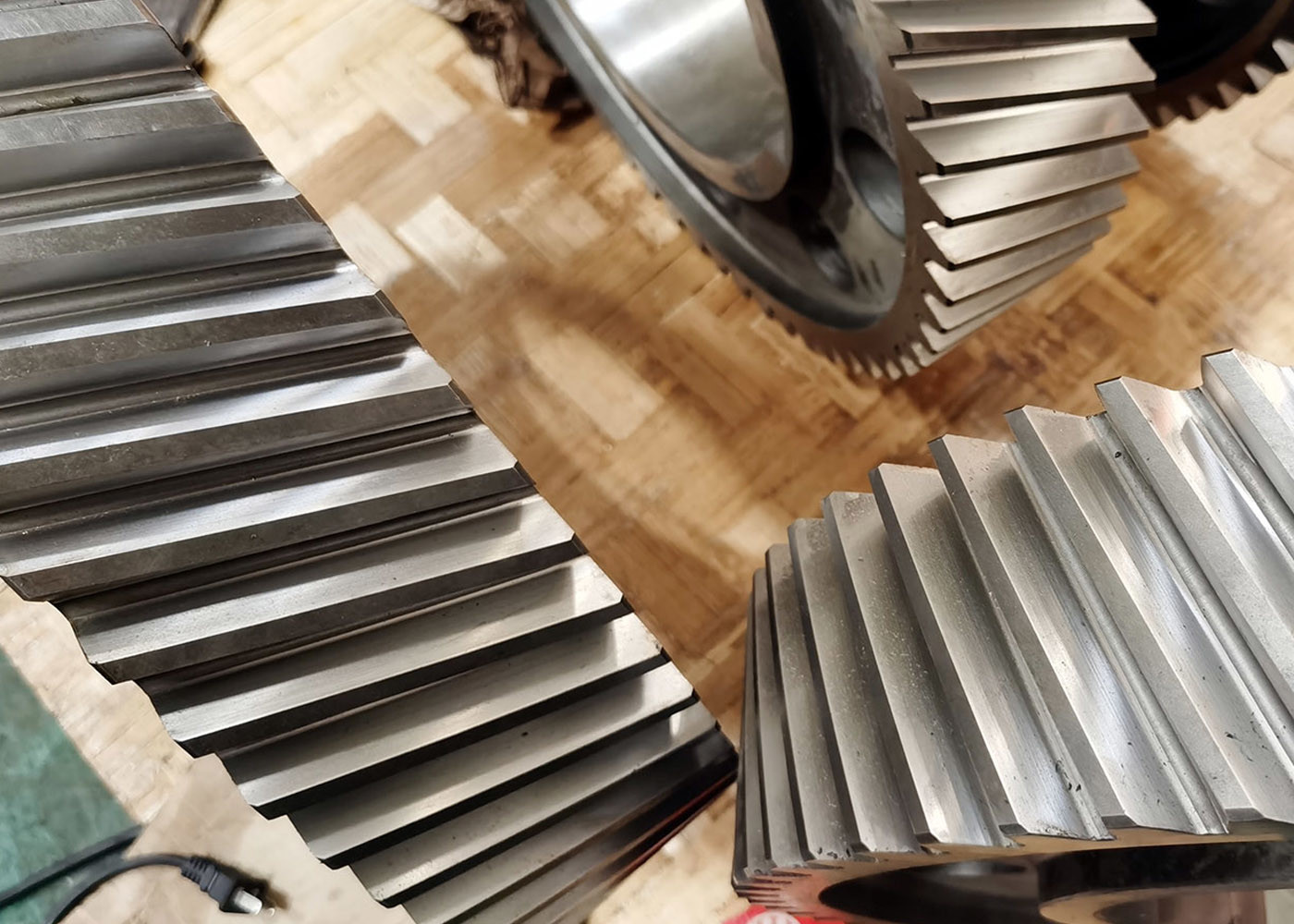

angepasste Getriebe SAE 4340 Helical Gear für Bergbausysteme
1) Eigenschaften des Schraubengerätes
Ein schräg geformtes Zahnspuren ist eines der wesentlichen Merkmale des spiralförmigen Getriebes.
Im Vergleich zu anderen Zahnrädern wie dem Sporn oder dem Wurm hat die Helical eine größere Kontaktfläche, die eine bessere Drehmomentübertragung ermöglicht.
Gleichzeitig ist die Helixhand das Gegenteil. Ein Helixgetriebe wird häufig verwendet, um die Geschwindigkeit zu reduzieren und das Drehmoment zu erhöhen.
2) Vorteile von Helical Gear
a) Garantierte lange Lebensdauer, die für viele Jahre eine optimale Leistung gewährleistet.
b) Minimale Schädigung der Zähne des Getriebes durch gleichmäßige Lastverteilung.
c) Kann leicht von den Getriebeherstellern mit Hilfe der Getriebe-Hobbing-Methode hergestellt werden.
3) Anwendungen von Helical Gear
a) Textilindustrie
b) Düngemittelindustrie
c) Fördermaschinen
d) Aufzüge
e) Walzwerke
| Produkte | Schraubenräder |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung | Ausrüstungshobbing |
| Zähneknirschen | √ |
| Modul (M) | 7 |
| Anzahl der Zähne (Z) | 52 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 23° |
| Genauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
