| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | GS20220822802 |
| Min Bestellmenge: | 2 Sätze |
| Preis: | $2/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 62 Tage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Typ: | Zweifachgerät | Profil der Ausrüstung: | Schraubenartiger Gang |
|---|---|---|---|
| Druckwinkel: | 20° | Material: | 20CrMnTi |
| Wärmebehandlung: | Karburierung | Gang-Breite: | 22 mm |

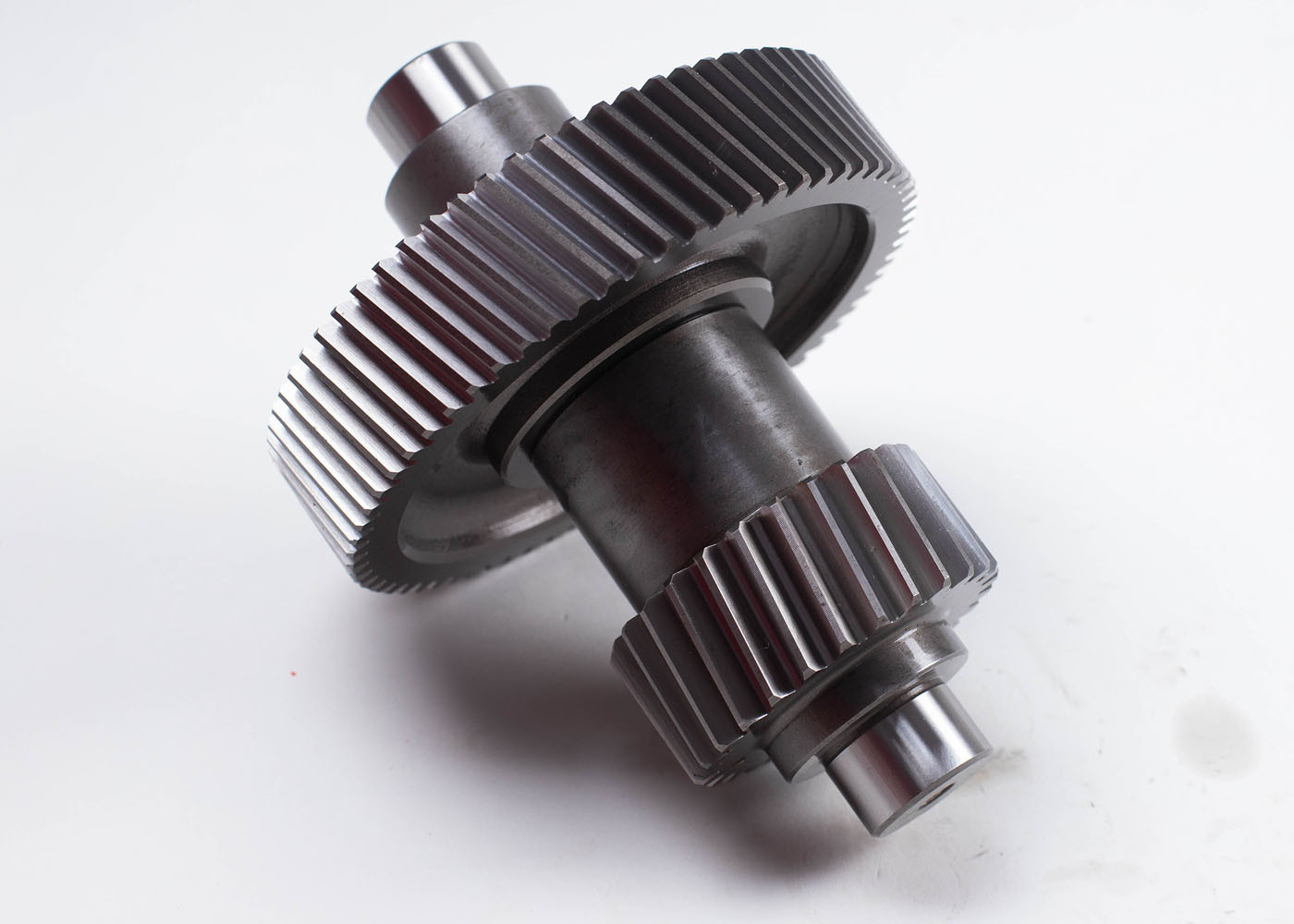

| Hervorheben: | 22mm Breiten-doppelter schraubenartiger Gang,Gang-reibende Welle für Getriebe,schraubenartige Welle für Getriebe |
||
1) Beschreibung des Schraubengerätes
Helical Gear ist mit Getriebezähne sind schräg zur Getriebeachse verdreht.
Die Hand der Helix ist entweder links oder rechts ausgelegt
Rechts- und Linksherrscheiben müssen das gleiche Modul haben und
der gleiche Helixwinkel
2) Eigenschaften von Helical Gear
a) Helical Gears mit höherer Festigkeit im Vergleich zu einem Spurgear
b) Wirksamer bei der Verringerung der Nasenlänge im Vergleich zu einem Spurgerät
c) Schraubgetriebe erzeugen Schubkräfte in axaler Richtung.
| Produkte | Zweifachgetriebe |
| Maßgeschneidert | √ |
| Material | 20CrMnTi |
| Herstellung von Zahnrädern | Ausrüstungsschleifen/Schleifen |
| Zähne schleifen | √ |
| Modul (M) | 2 |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 18° |
| Zahngenauigkeitsgrad | ISO-Klasse 7/AGMA-Klasse 11 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
