| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | POM2022082803 |
| Min Bestellmenge: | 2 Sätze |
| Preis: | $3/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 62 Tage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Modul: | 1.5 | Zähne nummerieren: | 27 |
|---|---|---|---|
| Material: | SCM 440 | Innerer Typ: | Keil |
| Profil: | Konische Ausrüstung | Druckwinkel: | 20° |
| Hervorheben: | Kegelförmige ISO 7-Zahnräder,Gerade Kegelräder mit Innenverzahnung,Gerade ISO 7-Kegelräder |
||

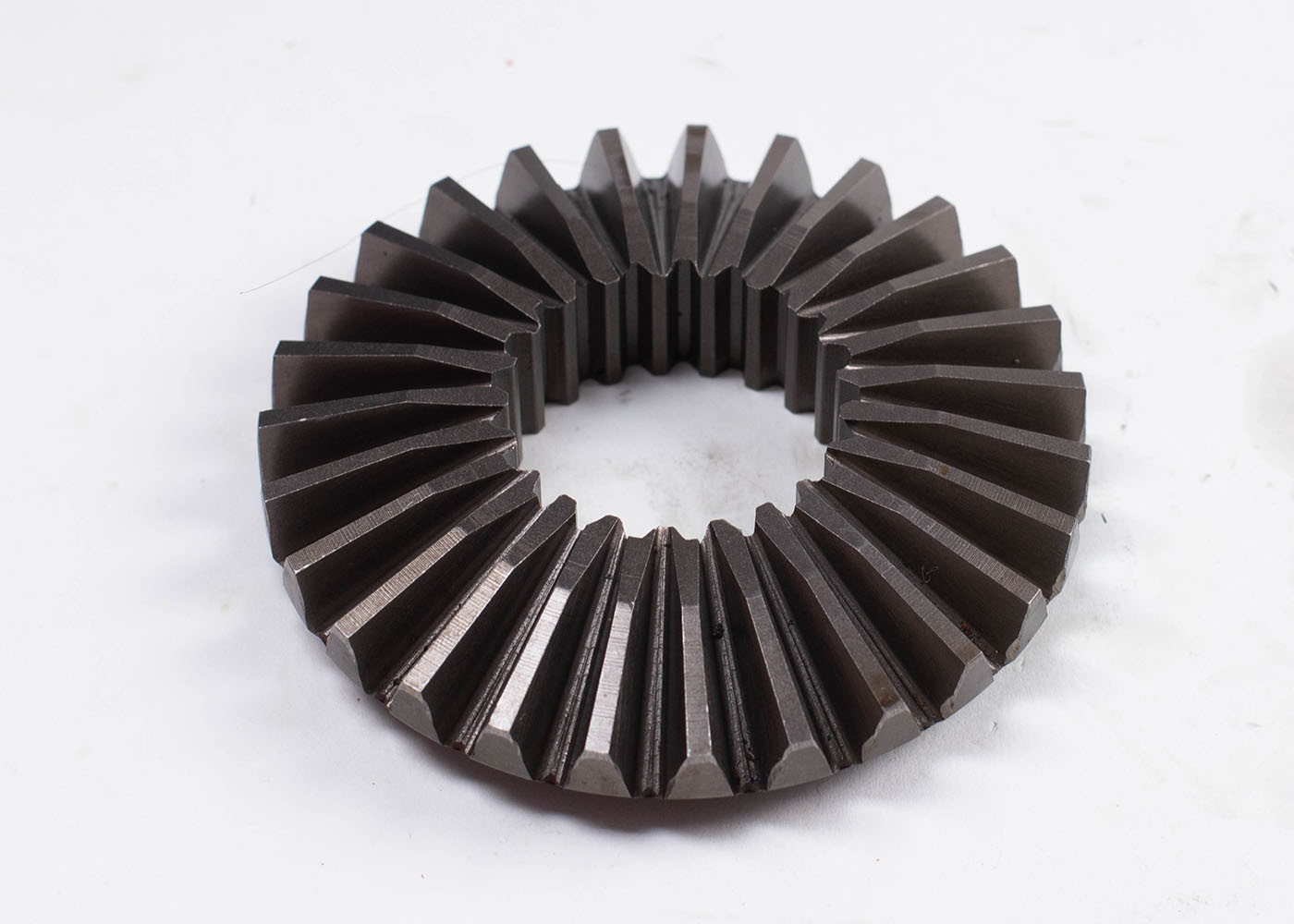

1)Beschreibung der konischen Ausrüstung
Die Achsen der beiden schrägen Getriebewellen schneiden sich und die Zahnlagerflächen der Getriebe selbst sind konisch geformt.
Bevelzüge sind meistens auf Wellen montiert, die 90° voneinander entfernt sind.
Bevelzüge sind in der Regel in 2 Typen unterteilt, gerade Bevelzüge und spiralförmige Bevelzüge.
| Produkte | Bevel Gear |
| Maßgeschneidert | √ |
| Material | SCM 440 |
| Herstellung von Zahnrädern | Ausrüstung |
| Zähne schleifen | |
| Anzahl der Zähne (Z) | 27 |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 0 |
| Zahngenauigkeitsgrad | ISO-Klasse 7/AGMA-Klasse 11 |
| Wärmebehandlung | Induktionshärtung |
| Oberflächenhärte | 45 bis 50 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
