| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | IG22083101 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $2000.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 55 Tage |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 500 Stücke/Monat |
| Material: | 42CrMo/AISI 4140 | Zahn-Zahl: | 157 |
|---|---|---|---|
| Druckwinkel: | 20° | Genauigkeit: | Grad ISO 8-9 |
| Modul: | 10 | Gewicht: | 380 kg |
| Hervorheben: | 10 Modul-ringförmiger Gang,Interne Evolventenverzahnung 42CrMo,Ringförmige interne Evolventenverzahnung |
||

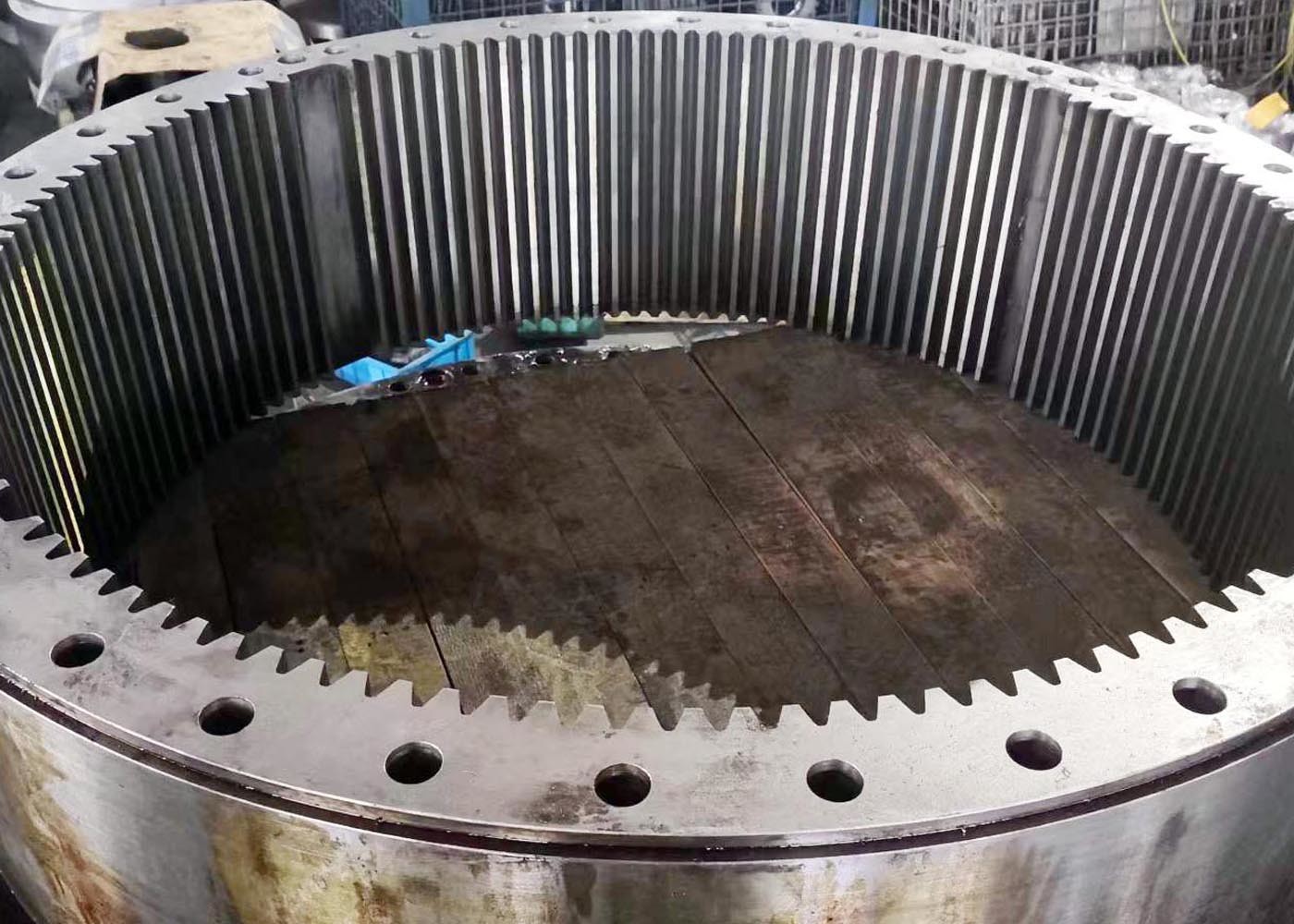

Übertragungsgetriebe 10 Modul Innenringgetriebe Ringgetriebe für Planetengetriebesystem
1) Anwendungen der inneren Ausrüstung
Die häufigste Anwendung für innere Getriebe ist die Verwendung für planetare Getriebe oder Getriebeverminderungen, die aus einem Träger bestehen,
mehrere Spurenräder, sogenannte Planetenräder und ein Sonnenräder in der Mitte, die sich innerhalb eines inneren Rennrads drehen.
2) Beschreibung der inneren Ausrüstung
Innere Zahnräder sind Zahnräder, die im inneren Durchmesser eines Zylinders erzeugt werden, während externe Zahnräder
die Zahnräder am Außendurchmesser des Bauteils erzeugt werden.
| Produkte | Innere Ausrüstung |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung von Zahnrädern | Ausrüstung |
| Zähne schleifen | Wenn nötig |
| Modul (M) | Gewohnheit |
| Anzahl der Zähne (Z) | Gewohnheit |
| Druckwinkel (α) | Gewohnheit |
| Helixwinkel (β) | Gewohnheit |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Auslöschen und Tempering/ Induktionshärten |
| Härte | 230 bis 260 HB |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
