| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | HG23032501 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $80/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 50 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, D/P |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke/Monat |
| Zahn-Zahl: | 26 | Helixwinkel: | 15° |
|---|---|---|---|
| Zahnbreite: | 50 | Rauheit von Verzahnungen: | Ra0.8~Ra1.6 |
| Material: | 17CrNiMo6 | Qualitätsgrad: | ISO-Klasse 6-7 |
| Hervorheben: | Einzelner schraubenartiger Hochgeschwindigkeitsgang,einzelner schraubenartiger Stahlgang 17CrNiMo6,Einzelner schraubenartiger Gang Ra0.8 |
||

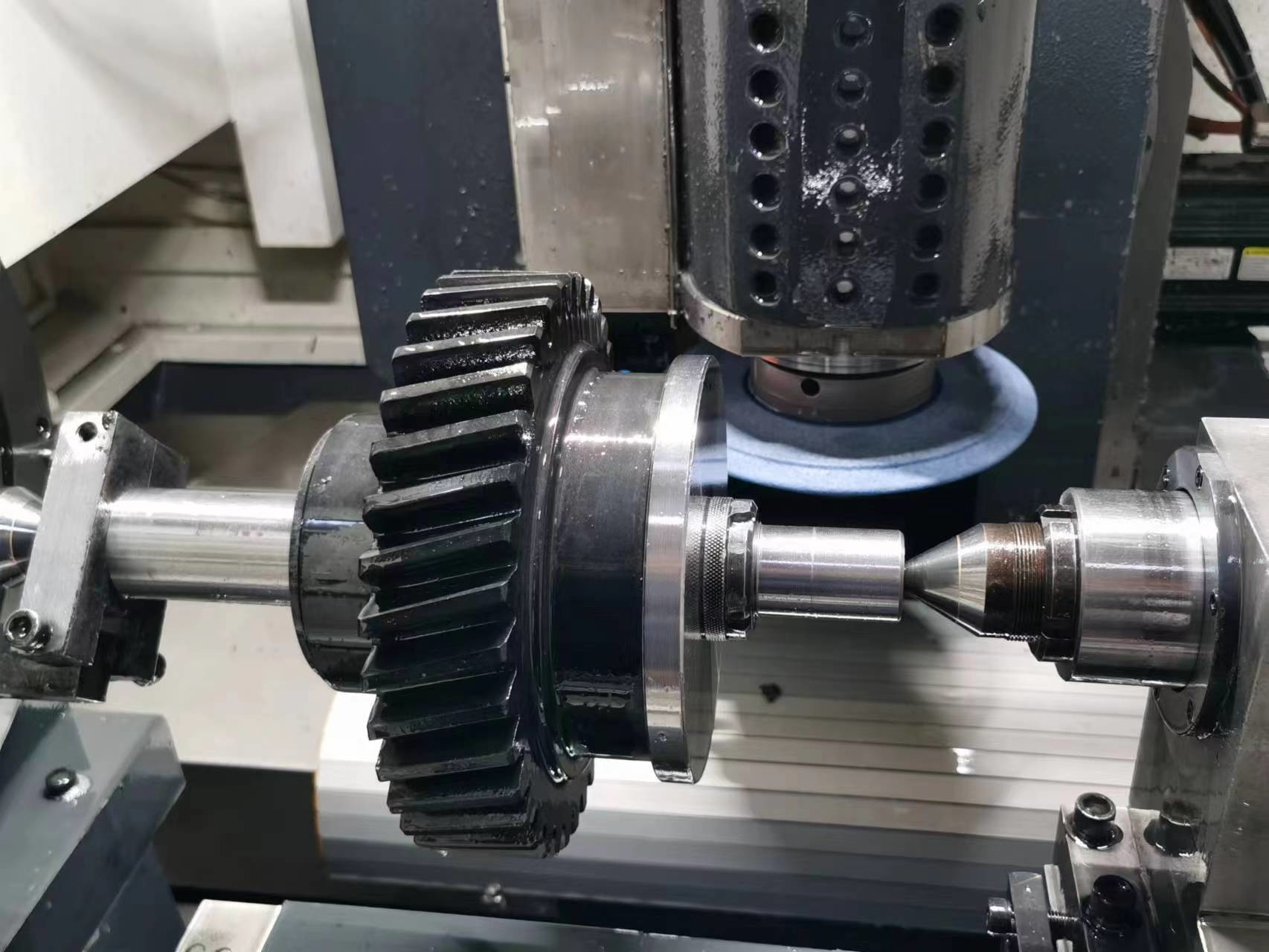

Zuggetriebe für Hochgeschwindigkeitszüge 17CrNiMo6
1) Normalmodul:7
2) Anzahl der Zähne: 26
3) Durchmesser: 188.42
4) Außendurchmesser: 202.42
5) Helixwinkel: 15°
6) Helixrichtung: Linke Hand
7) Material: 17CrNiMo6
8) Zusatz: 7,0 mm
9) Abstand: 8,75 mm
10) Gesamte Tiefe: 15,75 mm
| Produkte | Schraubenräder |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung | Ausrüstungshobbing |
| Zähneknirschen | √ |
| Modul (M) | 7 |
| Anzahl der Zähne (Z) | 26 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 15° |
| Genauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
