| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | DB23032601 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $700/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 75 Tage |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 100 Stücke/Monat |
| Profil-Art: | Doppelter schraubenartiger Gang | Gang-Breite: | 70 mm |
|---|---|---|---|
| Herstellungsprozess: | Gang-Wälzen | Durchmesser-Neigung: | 1.5 |
| Qualitäts-Grad: | ISO 8-9 | Inneres Loch: | 100 mm |
| Hervorheben: | Getriebe-doppelter schraubenartiger Gang,Doppelter schraubenartiger Gang ISO 8,Doppelter schraubenartiger Gang 70mm |
||

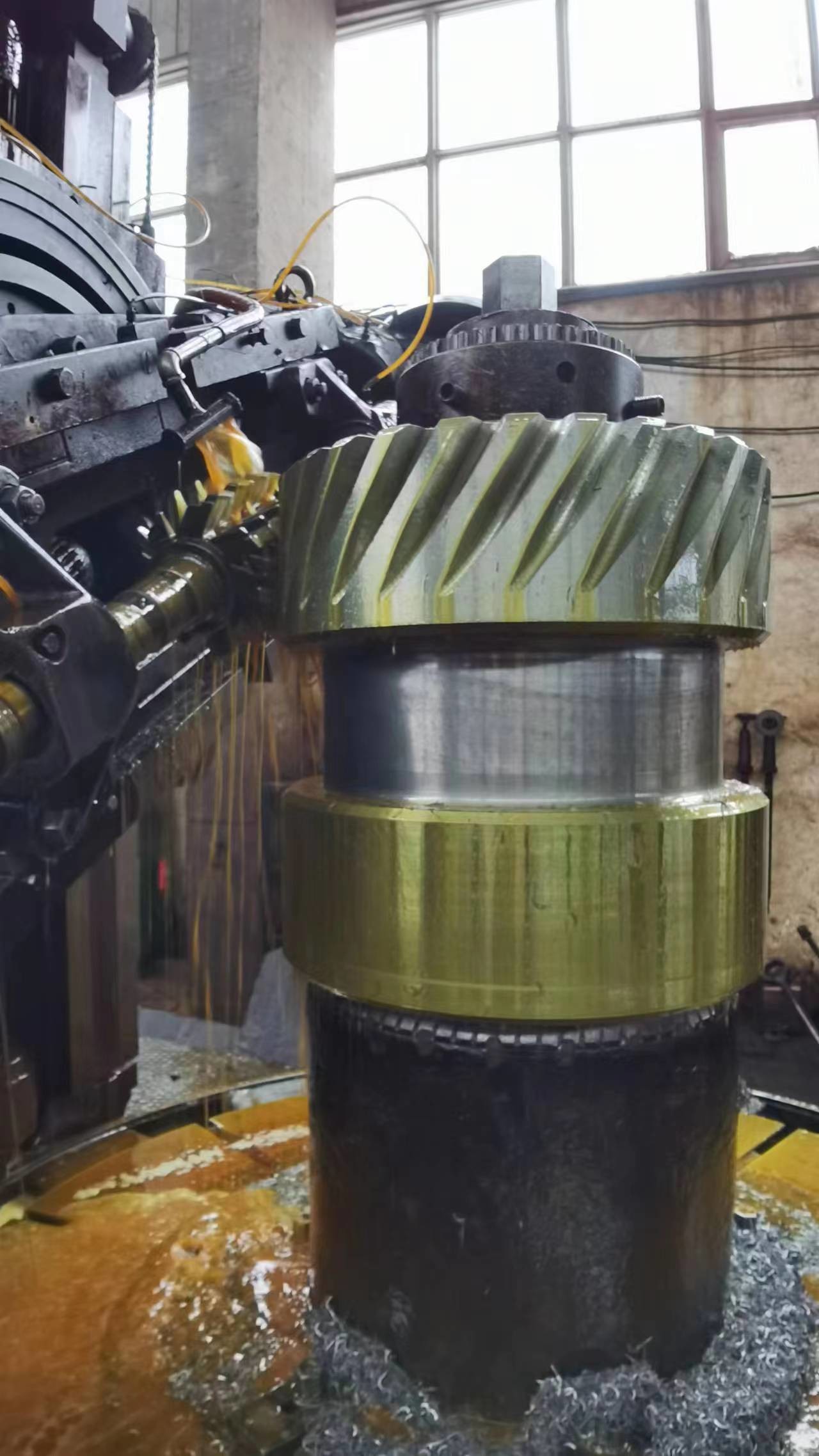

Übertragungsgetriebe - Dienstleistungen im Bereich der Beförderung von Doppelspiralegetrieben
Durchmesser 1.5
Modul: 16.933
Druckwinkel: 20°
Helixwinkel: 15°
Material: 40CrNiMoA (SAE 4340)
Herstellungsmethode: Getriebe-Hobbing
1) Eigenschaften von Doppelhebelrad
Ein doppelschraubendes Getriebe kann eine höhere Effizienz bieten.
b) Die in einem doppelten Schraubgetriebe entstehende Schubkraft beträgt Null.
c) Doppelschraubgetriebe können eine größere Leistung übertragen.
d) Der hohe Helixwinkel kann in doppelten Helixrädern vorteilhaft verwendet werden.
| Produkte | Doppelhelical Getriebe |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung | Ausrüstungshobbing |
| Zähneknirschen | √ |
| Modul (M) | Maßgeschneidert |
| Anzahl der Zähne (Z) | 35 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 22° |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Auslöschen und Temperen |
| Oberflächenhärte | 260 bis 300 HB |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
