| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | IG23032601 |
| Min Bestellmenge: | 1-teilig |
| Preis: | $200.0/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 55 Tage |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 500 Stücke/Monat |
| Material: | 1045 | Wärmebehandlung: | Löschen u. Mildern |
|---|---|---|---|
| Herstellungsmethode: | Maschinelle Bearbeitung/Gang-Formung | Qualitätsgrad: | Grad ISO 8-9 |
| Profil-Art: | Interner Gang | Beschreibung: | Seitenverkleidung |
| Hervorheben: | Getriebe-internes Stirnrad,Seitenverkleidungs-internes Stirnrad,Internes Stirnrad 1045 |
||

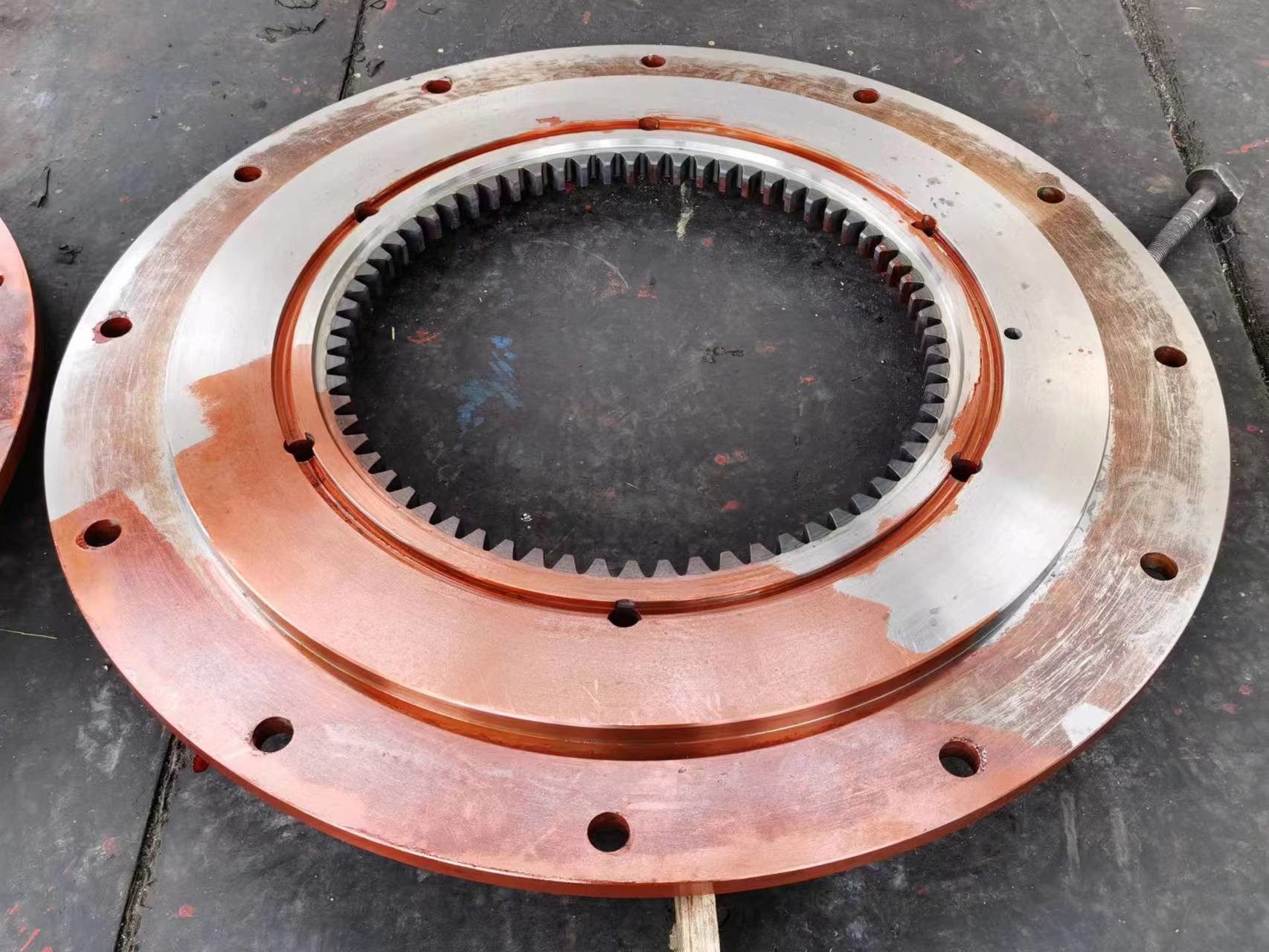

Speziell hergestellte Getriebe-End-Abdeckung mit inneren Spur-Gang
Außendurchmesser: 1050 mm
Modul für die innere Ausrüstung: 8
Innenräder Zahnzahl: 76
Flangenbreite: 50 mm
Bohrlöcher 12 Stück
1) Beschreibung der inneren Ausrüstung
Innenrad oder Ringrad mit Zähnen auf der Innenfläche des Randes.
Das innere Getriebe muss mit dem äußeren Getriebe vermischt sein.
Das innere Getriebe ermöglicht eine kompakte Konstruktion der Maschine.
| Produkte | Innere Ausrüstung |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung von Zahnrädern | Ausrüstung |
| Zähne schleifen | Wenn nötig |
| Modul (M) | Gewohnheit |
| Anzahl der Zähne (Z) | Gewohnheit |
| Druckwinkel (α) | Gewohnheit |
| Helixwinkel (β) | Gewohnheit |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Auslöschen und Tempering/ Induktionshärten |
| Härte | 230 bis 260 HB |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
