Ritzelwelle-Schmiedeeisen des Doppelt-40CrNiMo schraubenartiges 25 Verzahnungen
  • Ritzelwelle-Schmiedeeisen des Doppelt-40CrNiMo schraubenartiges 25 Verzahnungen
Ritzelwelle-Schmiedeeisen des Doppelt-40CrNiMo schraubenartiges 25 Verzahnungen

Ritzelwelle-Schmiedeeisen des Doppelt-40CrNiMo schraubenartiges 25 Verzahnungen

Herkunftsort China
Markenname YIZGEAR
Modellnummer DB23051101
Produktdetails
Material:
40CrNiMoA
Helixwinkel:
7°
Wärmebehandlung:
Quenching & Tempering
Modul:
16,933
Verzahnungs-Zahl:
25t
Typ:
Doppelte helikale Ausrüstung
Hervorheben:

schraubenartige Ritzelwelle des Doppelt-40CrNiMo

,

Doppeltes schraubenartiges Ritzelwelle-Schmiedeeisen

,

25 Zähne verdoppeln schraubenartige Ritzelwelle

Zahlungs- und Versandbedingungen
Min Bestellmenge
1-TEILIG
Preis
$1000/ Piece
Verpackung Informationen
Sperrholzkiste
Lieferzeit
75 Tage
Zahlungsbedingungen
L/C, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit
100 Stücke/Monat
Produktbeschreibung

40CrNiMo Schmiedestahl 25 Zähne Doppel-Schrägzahnradwelle

Zahnradwellenlänge: 3200

Teilungsdurchmesser: 2.5

Modul: 16.933

Druckwinkel: 20°

Wärmebehandlung: Härten und Anlassen

Material: Schmieden 40CrNiMoA

Produktionszeit: 68 Tage

Verpackung: Sperrholzkiste

Produkte Doppel-Schrägzahnrad
Kundenspezifisch √
Zahnradprofiltyp Schrägzahnrad
Herstellung Zahnradfräsen
Zahnschleifen √
DP 1.5
Zähnezahl (Z) 25
Druckwinkel (α) 20°
Steigungswinkel 7°
Zahnradgenauigkeitsgrad ISO 9 Grad
Wärmebehandlung Härten & Anlassen
Oberflächenhärte 260-300HB



STAHLCODE-VERGLEICH
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

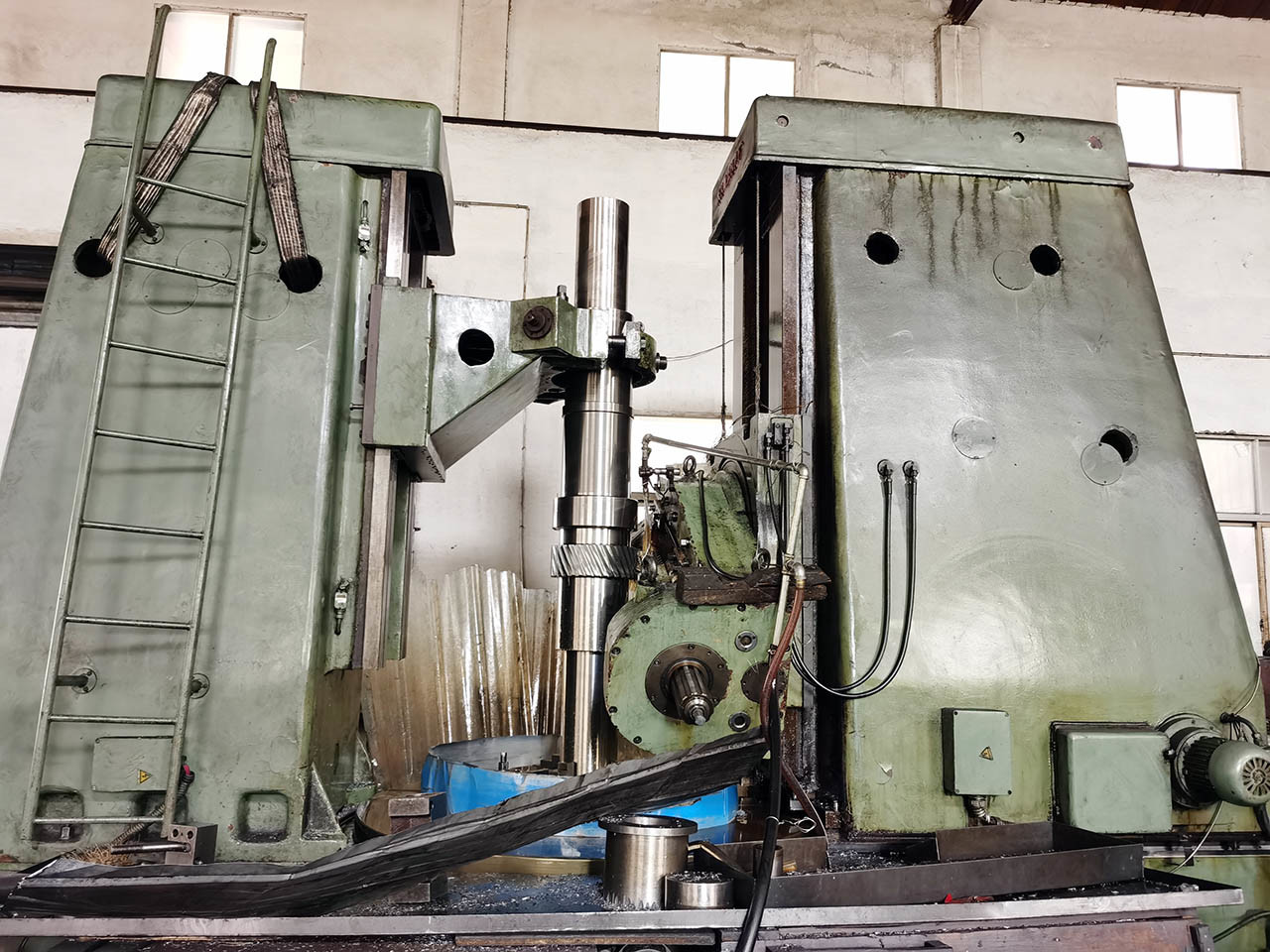

Produktionsausrüstung

Ritzelwelle-Schmiedeeisen des Doppelt-40CrNiMo schraubenartiges 25 Verzahnungen 0Ritzelwelle-Schmiedeeisen des Doppelt-40CrNiMo schraubenartiges 25 Verzahnungen 1Ritzelwelle-Schmiedeeisen des Doppelt-40CrNiMo schraubenartiges 25 Verzahnungen 2

Ritzelwelle-Schmiedeeisen des Doppelt-40CrNiMo schraubenartiges 25 Verzahnungen 3Ritzelwelle-Schmiedeeisen des Doppelt-40CrNiMo schraubenartiges 25 Verzahnungen 4Ritzelwelle-Schmiedeeisen des Doppelt-40CrNiMo schraubenartiges 25 Verzahnungen 5

Produktionsprozess

Ritzelwelle-Schmiedeeisen des Doppelt-40CrNiMo schraubenartiges 25 Verzahnungen 6Ritzelwelle-Schmiedeeisen des Doppelt-40CrNiMo schraubenartiges 25 Verzahnungen 7Ritzelwelle-Schmiedeeisen des Doppelt-40CrNiMo schraubenartiges 25 Verzahnungen 8

                                          Schneiden                                                             Fräsen

Ritzelwelle-Schmiedeeisen des Doppelt-40CrNiMo schraubenartiges 25 Verzahnungen 9Ritzelwelle-Schmiedeeisen des Doppelt-40CrNiMo schraubenartiges 25 Verzahnungen 10Ritzelwelle-Schmiedeeisen des Doppelt-40CrNiMo schraubenartiges 25 Verzahnungen 11

           Wärmebehandlung                              Schleifen                                Inspektion
Ritzelwelle-Schmiedeeisen des Doppelt-40CrNiMo schraubenartiges 25 Verzahnungen 12
