| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Minimum Order Quantity: | 500Sets |
| Verpackung Informationen: | Kisten aus Sperrholz |
| Lieferzeit: | 60 Tage |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Breite: | 75 mm | Anzahl der Zähne: | 15 |
|---|---|---|---|
| Profil der Ausrüstung: | Interner Gang | Härte: | HV650 |
| Qualitätsgrad: | Grad ISO 8-9 | Wärmebehandlung: | Nitrierung |
| Hervorheben: | Genaue Zähne Herstellung,Weiterentwickeltes Gängenformgewebe,Ausrüstungsform der inneren Spur |
||

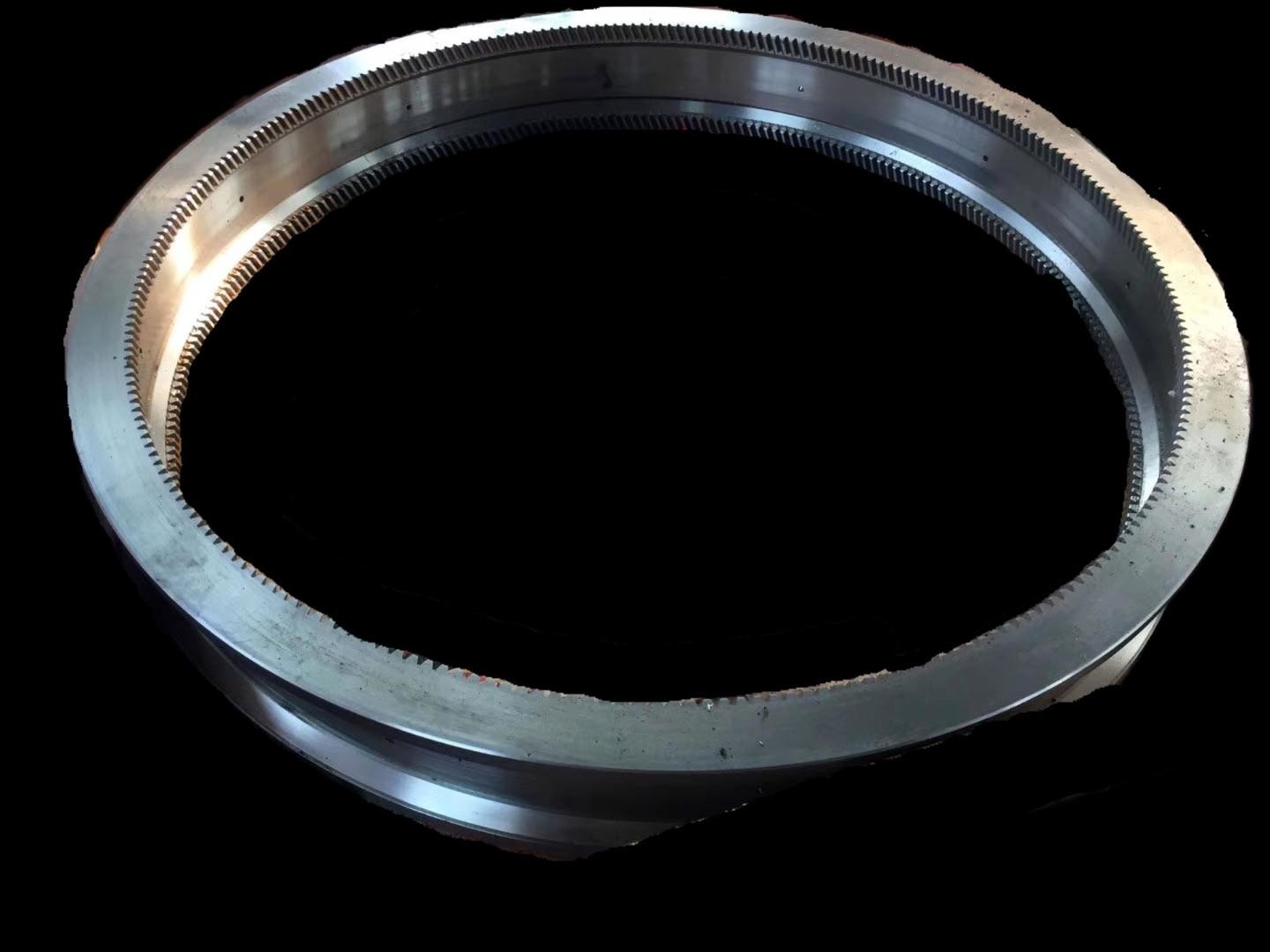

1)Beschreibung der inneren Ausrüstung
Das innere Ringgetriebe ist ein ringförmiges Getriebe mit Zähnen auf der Innenseite.Dieses Design verleiht ihm einzigartige Vorteile in geschlossenen Übertragungsnetzen.
2)Vorteile der inneren Ausrüstung
a) Kompaktes Aufbauwerk: Das innere Getriebe kann verschachtelt installiert werden, wodurch die Platznutzung optimiert wird.
b) Hohe Übertragungseffizienz: Der Reibungsverlust bei geraden Zahnmaschen ist gering, geeignet für Hochgeschwindigkeitsübertragung.
c) Hohe Stabilität: Während des Maschens ist die Berührungsfläche groß und die Stoßfestigkeit gut.
d) Einfach zu integrieren: Es kann flexibel mit planetarischen Getrieben und Wellenbauteilen kombiniert werden, um komplexe Übertragungsanforderungen zu erfüllen.
3)Anwendungen der inneren Ausrüstung
a) Industrieroboter: Innerer Ring des Gelenkreduktionsmechanismus.
b) Luft- und Raumfahrt: Antriebstransmissionssystem der Flugzeugsteueroberflächen.
c) Präzisionsgeräte: Dreh- und Stellmechanismus optischer Geräte.
d) Elektrowerkzeuge: wie die Getriebe von Bohrern und Winkelschleifmaschinen.
| Produkte | Innere Ausrüstung |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung von Zahnrädern | Ausrüstung |
| Zähne schleifen | * Falls nötig |
| Modul (M) | 0.5 bis 25 |
| Anzahl der Zähne (Z) | Gewohnheit |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 0 |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Auslöschen und Temperen |
| Härte | 230 bis 260 HB |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
