| Place of Origin: | CHINA |
|---|---|
| Markenname: | YIZGEAR |
| Minimum Order Quantity: | 2 Sets |
| Verpackung Informationen: | Kisten aus Sperrholz |
| Delivery Time: | 60 Days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Accuracy: | ISO 8-9 Grade | Profil-Art: | Stirnrad |
|---|---|---|---|
| Hardness: | 220-260 HB | Wärmebehandlung der Getriebe: | Auslöschen, Temperen, Vergasen |
| Material: | Steel, Carbon Steel | Helix Angle: | 22° |
| Gear Type: | Cylindrical Gear | ||
| Hervorheben: | Vergasungsanlagen mit einer Schraube,Längere Lebensdauer |
||

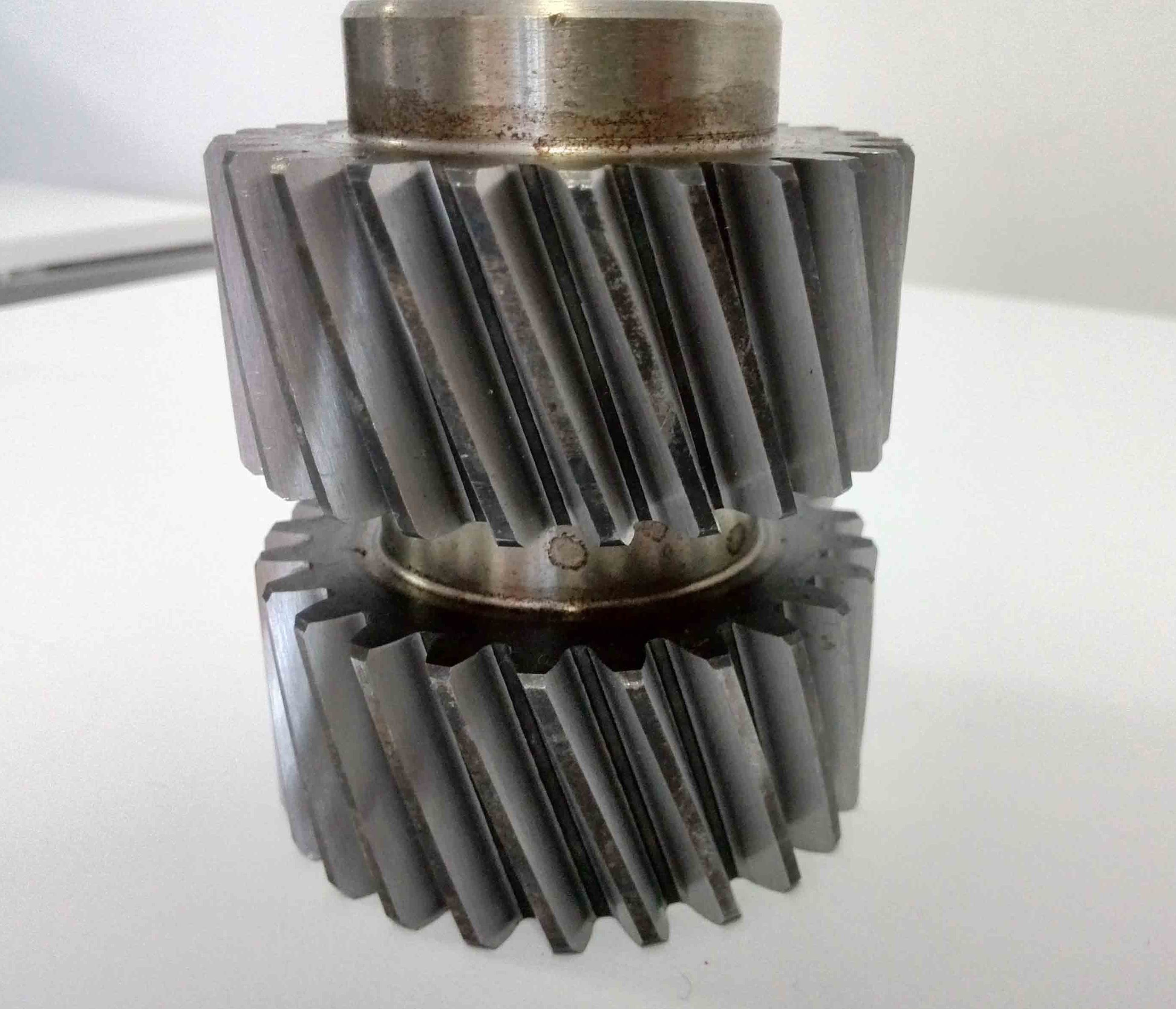

1)Beschreibung der Helical Gear
Ein Schraubzwischengerät ist ein Gerät, dessen Zahnrichtung sich in einem bestimmten Winkel (Schraubwinkel) zur Achse befindet.Sie weist die Eigenschaften einer glatteren Masche und einer stärkeren Tragfähigkeit auf.Das Zahnprofil ist in einer spiralförmigen Linie angeordnet, wodurch ein fortschreitendes Vermischen möglich ist und Übertragungsschlag und Lärm erheblich reduziert werden.
2)Eigenschaften von Helical Gear
a) Glatte Übertragung: Durch die schrittweise Verzahnung von Schraubzügen werden Vibrationen und Lärm erheblich reduziert, was sie für Hochgeschwindigkeitsanwendungen geeignet macht.
b) Hohe Tragfähigkeit: Bei einer großen Anzahl gleichzeitig vernetzter Zähne ist die Lastverteilung gleichmäßiger und die Lebensdauer länger.
c) Mehrfache Montageverfahren: kann parallel oder quer angeordnet werden, mit hoher Konstruktionsflexibilität.
d) Übertragungseffizienz: Normalerweise erreicht sie über 98% bei geringem Leistungsverlust.
3)Anwendungen von Helical Gear
a) Fahrzeuggetriebe
b) Reduzierungsmaschinen für Industriezwecke
c) Schiffsantriebssystem
d) Übertragungsvorrichtung der Stromerzeugungsanlage
| Produkte | Schraubenräder |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung | Ausrüstungshäufchen |
| Zähneknirschen | √ |
| Modul (M) | 9 |
| Anzahl der Zähne (Z) | 56 |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 20° |
| Genauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
